Совместная работа асинхронного двигателя с нагрузкой на валу
На рис. 11.5 рассматривается совместная работа асинхронного двигателя с нагрузкой на валу. Нагрузочный механизм (рис. 11.5 а) соединяется с валом двигателя и при вращении создает момент сопротивления (момент нагрузки). При изменении нагрузки на валу автоматически изменяется частота вращения ротора, токи в обмотках ротора и статора и потребляемый из сети ток. Пусть двигатель работал с нагрузкой Мнагр 1 в точке 1 (рис. 11.5 б). Если нагрузка на валу увеличится до значения Мнагр 2, рабочая точка переместится в точку 2. При этом частота вращения ротора снизится (n2<n1), а возрастет вращающий момент (М2>М1). Снижение частоты вращения ротора приводит к увеличению скольжения, увеличению токов в обмотках ротора и статора, т.е. к увеличению потребляемого из сети тока.
Рис. 11. 5
Пуск в ход асинхронного двигателя Прямое включение в сеть
Самым простым способом пуска асинхронных двигателей является прямое включение их в сеть. Однако при этом в момент пуска в цепи двигателя возникает большой пусковой ток, который значительно превышает номинальный. В маломощной сети этот ток может вызвать кратковременное понижение напряжения, что отражается на работе других потребителей энергии, включенных в эту сеть. Прямое включение в сеть допускается, если мощность двигателя не превышает 5% от мощности трансформатора, если от него питается и осветительная сеть. Если от трансформатора не питается осветительная сеть, то прямое включение в сеть можно применять для двигателей, мощность которых не превышает 25% от мощности трансформатора.
Пуск при пониженном напряжении

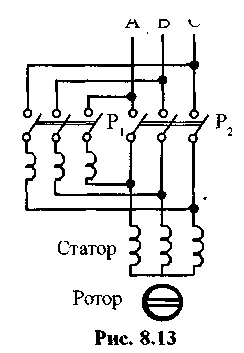

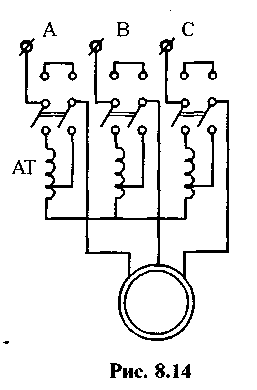

Для уменьшения пускового тока можно на время понизить напряжение на зажимах статора, включив для этого последовательно с его обмоткой трехфазное индуктивное сопротивление. При пуске замыкается рубильник Р1 и к обмоткам статора последовательно подключаются индуктивности. Это значительно уменьшает пусковой ток. Когда скорость двигателя приближается к номинальной, замыкается рубильник Р2 — он закорачивает катушки индуктивности, и статор включается на полное напряжение сети. Уменьшение пускового тока, вызванное понижением напряжения на статоре, вызывает уменьшение пускового момента, пропорционального квадрату напряжения на статоре. Например, при таком пуске уменьшение пускового тока в 2 раза будет сопровождаться уменьшением пускового момента в 4 раза. Для понижения напряжения на статоре вместо индуктивных сопротивлений можно использовать активные сопротивления реостатов.
Рис. 11.6
Реостатный пуск асинхронных двигателей
Этот способ применяют при большой нагрузке на валу. Для реостатного пуска используют асинхронные двигатели с фазным ротором, в цепь ротора включается пусковой реостат. Реостатный пуск служит для увеличения пускового момента. Одновременно происходит уменьшение пускового тока двигателя. По мере разгона двигателя пусковой реостат выводится и после окончания пуска обмотка ротора оказывается замкнутой накоротко.
Рис. 11.7

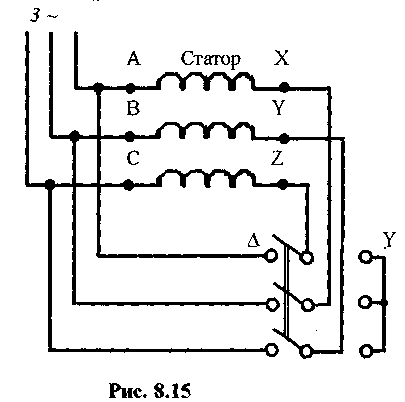

Пуск переключением обмоток статора с треугольника на звезду
Понижение напряжения на статоре на время пуска можно осуществить также посредством временного переключения обмоток статора, нормально работающих при соединении треугольником, на соединение звездой. Практически такое переключение выполняется с помощью простого трехполюсного переключателя (рис. 11.8). Этот способ запуска может быть применен для двигателя, обмотки статора которого при питании от сети данного напряжения нормально должны быть соединены треугольником.
Рис. 11.8
