Применение троса

Трос стальной рекомендуется для широкого применения в различных грузоподъемных устройствах, от ручных деталей до подъемных кранов, для подъема и перемещения грузов, деталей и элементов конструкций. Трос стальной является частью большинства грузоподъемных механизмов и приспособлений. В зависимости от конструкции, трос стальной имеет различную гибкость и коэффициент растяжения. Трос стальной изготовлен из углеродистой стали и оцинкован. Технически тросы являются сложным и ответственным видом проволочных изделий. Они имеют большое число типов и конструкций и различаются по форме поперечного сечения как самого троса, так и его элементов, а также по физико-механическим характеристикам проволок и сердечников.

Конструкция троса

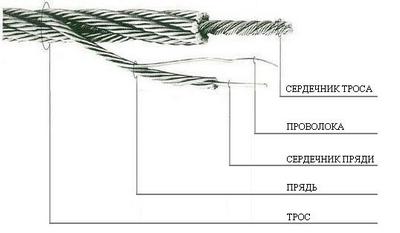

Конструктивно трос стальной изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают стальной трос (см. рис. 1).

Пример обозначения стального троса: 6 х 7 + FC.

Первая цифра – число прядей троса.

Вторая – число проволок в пряди.

Третья – число сердечников, включая сердечники в прядях, если нет цифры – неметаллический один в центре стального троса, а в прядях сердечник стальной.

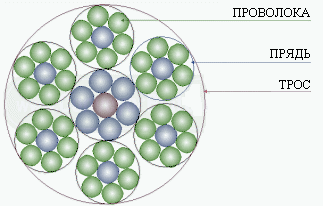

Рис. 1 Поперечное сечение троса

Сердечник троса

Центральный сердечник заполняет пустоту в центре троса и предохраняет пряди от проваливания к центру. Металлическим сердечником является обычная проволочная прядь или стальной трос, свитый из нескольких прядей; в первом случае трос называется цельнометаллическим, во втором — тросом со специальным проволочным сердечником. Органические сердечники, изготовляемые из пеньки, манилы, сизаля или хлопчатобумажной ткани, способствуют образованию круглой формы троса и, будучи пропитаны антикоррозионной, противогнилостной смазкой (вазелином, пушечной смазкой, канатной мазью и др.), предохраняют внутренние слои проволок троса от коррозии, уменьшают трение между ними и таким образом удлиняют срок службы троса. Минеральные сердечники изготовляются из асбеста и применяются в тросах, предназначенных для работ в условиях высоких температур. Тросы тросовой работы используются для стоячего такелажа, изготовления швартовов, буксиров, тралов, различных стропов, найтовов, шкентелей; они применяются для гиней и бегучего такелажа.

Виды стальных канатов и тросов

1. По конструкции:

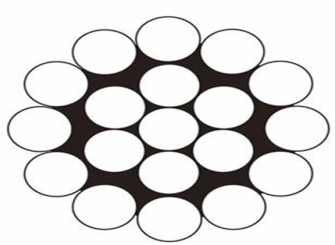

одинарной свивки (спиральные или однопрядные)

– состоящие из одного, двух, трех и более концентрических слоев проволоки, свитых по спирали; Канаты одинарной свивки, скрученные только из круглой проволоки, называют обыкновенными спиральными канатами. Спиральные канаты, имеющие в наружном слое фасонные проволоки, называются канатами закрытой и полузакрытой конструкции; при обрыве каждая фасонная проволока удерживается в канате соседними проволоками. Канаты одинарной свивки, предназначенные для последующего плетения в канат, называют прядями;

двойной свивки (тросы тросовой работы)

– состоящие из прядей, свитых в один или несколько концентрических слоев. Эти канаты могут быть однослойными или многослойными. Многослойная свивка отличается повышенной гибкостью и большой опорной поверхностью, а кроме того, может придавать канату некрутящиеся свойства. Широкое распространение получили однослойные шестипрядные канаты двойной свивки. Канаты двойной свивки, предназначенные для последующей свивки, называют стренгами;

тройной свивки (трёхпрядные)

– состоящие из канатов двойной свивки (стренг), свитых в концентрический слой.

Двойная Одинарная Трехпрядная

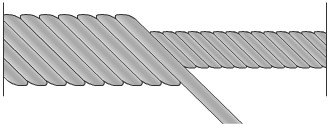

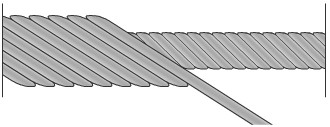

2. По типу свивки прядей:

• с точечным касанием проволок между слоями – ТК

Пряди с точечным касанием проволок изготавливают за несколько технологических операций, число которых зависит от количества слоев проволок. Свивки проволок имеют разные шаги по слоям пряди, а проволоки между слоями перекрещиваются. Такое расположение элементов увеличивает их износ при сдвигах в процессе эксплуатации, создает значительные контактные напряжения, способствующие развитию усталостных трещин в проволоках, и уменьшает коэффициент заполнения сечения каната металлом;

• с линейным касанием проволок между слоями – ЛК

Такие пряди изготавливают за один технологический прием, при этом постоянство шага свивки проволок во всех слоях пряди сохраняется. Для получения линейного касания диаметры проволоки и пряди выбирают в зависимости от конструкции последней. Так, в верхнем слое прядей каната типа ЛК-0 применяются проволоки одинакового диаметра по слоям, пряди типа ЛК-Р имеют в наружном слое проволоки различного диаметра. Существует тип каната с линейным касанием проволоки между слоями и имеющий в пряди слои с проволоками как разных, так и одинаковых диаметров-ЛК-РО. В трехслойных прядях линейного касания имеют место различные сочетания указанных выше типов прядей. Следует отметить, что работоспособность канатов с линейным касанием проволок в прядях при правильном выборе конструкции каната значительно выше, чем работоспособность канатов с точечным касанием проволок;

с линейным касанием проволок между слоями при одинаковом диаметре проволок по слоям пряди – ЛК-О;

с линейным касанием проволок между слоями при разных диаметрах проволок в наружном слое пряди – ЛК-Р;

с линейным касанием проволок между слоями и проволоками заполнения – ЛК-З;

с линейным касанием проволок между слоями и имеющих в пряди слои с проволоками разных диаметров и слои с проволоками одинакового диаметра – ЛК-РО;

Точечное касание проволок в пряди(ТК) Линейное касание проволок в пряди(ЛК)

Пряди точечно-линейного касания получают при замене центральной проволоки в прядях линейного касания семипроволочной прядью: в этом случае на двухслойную прядь типа ЛК укладывается слой проволок одинакового диаметра с точечным касанием. Конструкции этих прядей обеспечивают возможность их изготовления на прядевьющих машинах со сравнительно небольшим числом шпуль. Кроме того, пряди ТЛК при соответствующем выборе параметров свивки обладают повышенными некрутящимися свойствами;

3. По форме поперечного сечения прядей:

круглопрядные;

фасоннопрядные.
