3Условные обозначения и работа сИсТеМы стн

3.1.13.1 Все телевизионные IP-камеры запитываются от коммутатора «TPE-224WS» с поддержкой технологии «Power-of-Internet» (PoE) из помещения серверной объекта в соответствии со Схемой электропитания оборудования СТН.

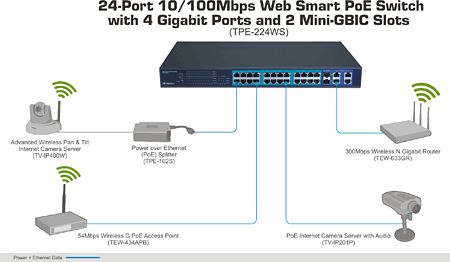

3.1.2Tpe-224ws Гигабитный коммутатор 2/3 уровня, с 24-мя PoE-портами 10/100 Мбит/с, четырьмя портами Gigabit Ethernet и двумя разъёмами Mini-gbic, управляемый через web-интерфейс

В 28-портовый коммутатор Smart Switch TPE-224WS заложена технология Power Over Ethernet (PoE) и функция сетевого управления, что оправдывает вложенные в него средства, а, кроме того, позволяет производить необходимую калибровку. Модель TPE-224WS снижает эксплуатационные издержки за счет того, что обеспечивает передачу данных и питание с помощью имеющейся инфраструктуры, построенной на сетевых кабелях. В коммутаторе предусмотрены такие усовершенствованные функции сетевого управления, как VLAN и QoS, специально для современных защищаемых сетевых приложений.

Общие характеристики

• Совместимость со стандартом IEEE 802.3af Power over Ethernet (PoE)

• 24 порта RJ-45, Fast Ethernet PoE 10/100 Мбит/с, с автосогласованием и функциями Auto-MDIX

• 4 порта Gigabit, 10/100/1000 Мбит/с, с автосогласованием и функцией Auto-MDIX

• Буфер данных ОЗУ объемом 1 Мбит/с и таблица МАС-адресов с 8000 записями

• Поддержка электропитания PoE до 15,4 Вт для каждого порта PoE

• Поддержка электропитания PoE максимум 170 Вт для всех портов PoE

• Поддержка идентификации категорий устройств, питаемых по технологии PoE (PD)

• Прием и передача на полной проводной скорости без блокировки

• Метод коммутации с промежуточным хранением

• Буфер данных ОЗУ объемом 1 Мбит/с и таблица МАС-адресов с 8000 записями

• Подробная светодиодная диагностика на передней панели

• Патентованная служебная программа управления/контроля под Windows (аналогична SNMP Trap)

• Поддержка 802.1Q VLAN (VID 1 ~ 4094), IGMP Snooping, группообразования и зеркал портов

• Функция настройки портов; пользователем устанавливается доступность, скорость, дуплексный режим и управление потоком для каждого порта отдельно

• Легкость конфигурирования в браузере

• Стандартный стоечный размер 19” (1U), комплект включен

• Гарантия - 5 лет

3.1.3Характеристики

Аппаратное обеспечение
Стандарт	IEEE 802.3 10Base-T IEEE802.3u 100Base-TX IEEE 802.3ab 1000base-T IEEE 802.3af Power over Ethernet
Сетевые носители	10BASET: 2-парн. UTP Cat. 3, 4, 5; до 100 м 100BASE-TX: 2-парн. UTP Cat. 5, 5E; до 100 м 1000BASE-T: 4-парн. UTP Cat. 5, 5E, 6; до 100 м PoE: 4-парн. UTP Cat. 5; до 100 м
Протокол / топология	CSMA/CD ; Star
Порты	24 порта PoE 10/100 Мбит/с Auto-MDIX 4 порта Gigabit 10/100/1000 Мбит/с с функцией Auto-MDIX 2 гнезда 1000Base-SX/LX Mini-GBIC для дополнительных модулей Mini-GBIC(делите с портом 25.26)
Скорость передачи данных	Ethernet: 10/20 Мбит/с (полудуплексный/дуплексный режим) Fast Ethernet: 100/200 Мбит/с (полудуплексный/дуплексный режим) Gigabit: 2000 Мбит/с (дуплексный режим)
Буфер ОЗУ / фильтрация	1 Мбит/c / 8000 записей на устройство
Сеть	100~240 В пер. тока, 50/60Гц, внутренний универсальный импульсный источник питания
Диагностические СИД	Для устройства: Напряжение, Система На порт: Связь/работа, Скорость PoE: Состояние PoE
Потребляемая мощность (170 Вт макс. для PoE)	26,5 Вт макс. (без подключения устройства PD) 196,5 Вт макс. (11 x 15,4 Вт с подлючением устройства PoE)
Температура	При работе: 0° ~ 40° C (32° ~ 104°F) Хранение: -10° ~ 70° C (14° ~ 158°C)
Влажность	10%- 90% (без конденсации)
Габариты	440 x 310 x 44 мм (17,3 x 12 x 1,73 дюйма) (Ш x В x Г)
Вес	4,43 кг (9,75 фунта)
Сертификация	FCC, CE
PoE
Power over Ethernet	До 15,4 Вт на порт; макс. 170 Вт на все порты PoE Идентификация категории PD Ручная настройка для ограничения электропитания по технологии PoE Поддержка настройки приоритета для PoE Защита PoE в токопроводящих цепях Защита с сортировкой цепей PoE Электропитание по технологии PoE через разъемы RJ-45, контакты 3,6 для Power+ и контакты 1,2 для Power-

3.2. Видеосигналы с телевизионных камер ТK1-ТK16 подаются на входы коммутатора «TPE-224WS» и по локальной вычислительной сети передаются на IP-видеосервер «VIDEOMAX-IP-b-16-17000-ID2» (ООО «Юнимакс») на базе программно-аппаратного ядра «Интеллект» компании «ITV» (Россия). Система состоит из ПЭВМ и программного обеспечения «Интеллект» (программное ядро видео подсистемы). Управление системой видео наблюдения осуществляется при помощи экранного интерфейса программного ядра (управление «мышью»).

Система сконфигурирована таким образом, что обеспечивает получение видеоизображения на экране сервера системы видеонаблюдения c суммарной скоростью 8 кадр/с на каждый канал. Конфигурация позволяет обрабатывать до 16 IP-камер телевизионного наблюдения на видео сервер.

Преимущества IP видеонаблюдения

1. Масштабируемость системы.

Возможность построения систем видеонаблюдения любого масштаба – от одной видеокамеры до нескольких тысяч. Возможность расширения системы и ее наращивания. Теперь мы не ограничены длинной коаксиала, емкостью видеорегистратора, количеством входов на плате видеоввода.

2. Распределенность

Просмотр видеоизображения с объектов любой удаленности при наличии каналов передачи данных. Причем, это возможно напрямую с видеокамеры, а не с регистраторов, которые обрабатывают сигнал.

3. Многопользовательский режим

Возможность доступа к одной видеокамере нескольким клиентам. Например, когда один клиент записывает изображение, другой - отображает, третий - просматривает через WEB browser.

4. Подключение к существующей ЛВС

Если на объекте существует кабельная сеть ЛВС, то систему видеонаблюдения можно смонтировать в короткие сроки без дополнительных затрат на прокладку кабеля

5. Встроенный интеллект

Часть функций интеллектуальной обработки видеоизображения теперь встраивается в видеокамеру. Например, многозонные видеодетекторы. Некоторые производители выделяют часть памяти в видеокамере для возможности самому дописать нужный функционал работы.

6. Разрешение и качество изображения

Аналоговые видеокамеры в стандарте CCTV подходят к своему технологическому пределу. Цифровые же видеокамеры,  вслед за цифровыми технологиями, активно развиваются, и предела здесь пока не наблюдается. IP видеокамеры обладают разрешением до 8Mpix, и более! Системы IP видеонаблюдения поражают воображение! В цифровых системах видеонаблюдения невозможно получить помеху на канале передачи данных. Не будет наводок, токовых петель и прочих проблем передачи видеосигнала по коаксиальному кабелю. В случае искажения информации в канале передачи данных, приемное устройство просто перезапросит у передающего пакет данных, что приведет к снижению скорости, но никак не ухудшению качества изображения.
