Задание 2

Задача по выделению вертикальных и наклонных границ

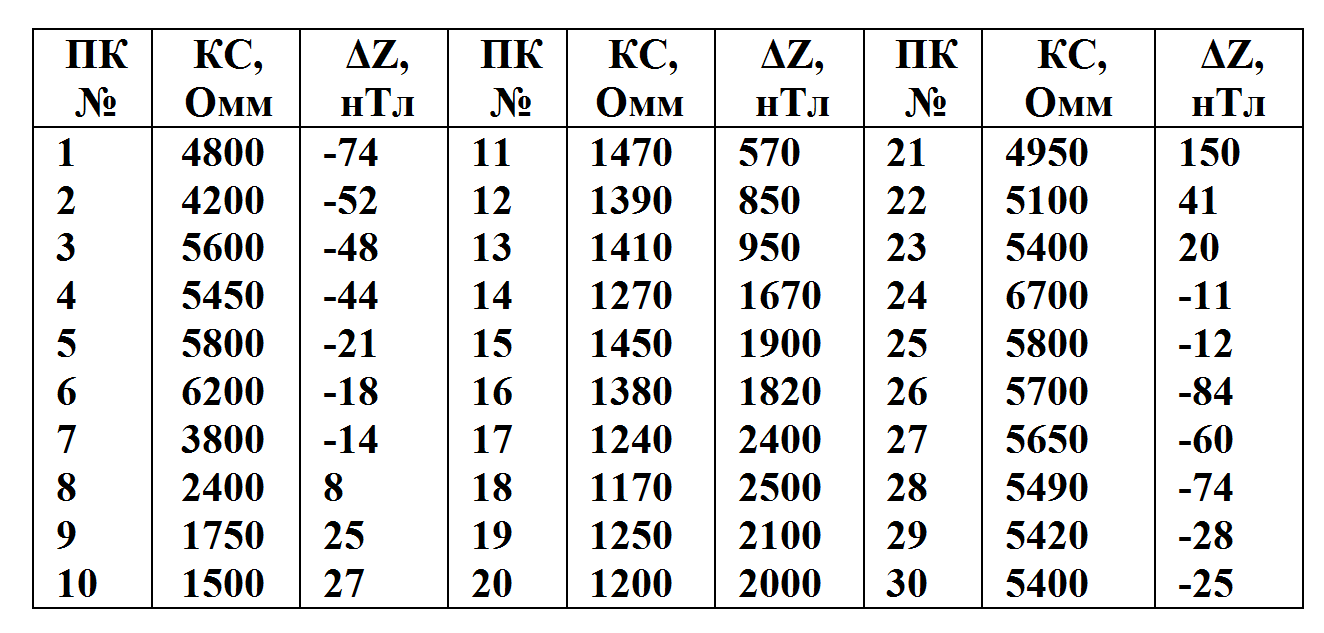

Определить местоположение контакта карбонатных пород и кимберлитов по данным магнито- и электроразведки. Расстояние между ПК равно 100 м. Масштаб 1:25000.

Задание 3

Задача по выделению сложных границ раздела сред, поискам и разведке трещинно-жильных вод

Гидрогеологические исследования показали, что разгрузка трещинно-жильных вод происходит в зонах тектонического нарушения. Для определения местоположения тектонического нарушения выполнены наблюдения KMПB и КЭП.

Построить графики КС и годографы КМПВ, определить местоположение тектонического нарушения.

Задание 4

Задача по изучению карста и выделению подземных полостей

Для определения местоположения карстовой полости проведены СЭП и КМПВ.

Проинтерпретировать данные СЭП и КМПВ, определить местоположение на профиле разрушенных, карстующихся известняков. АМNВ = 100 м, МN= 10 м, шаг наблюдения равен 10 м. Масштаб 1:1000, вертикальный в I см 250 0мм, в I см – 5 миллисекунд.

Задание 5

Задача по изучению динамики подземных вод

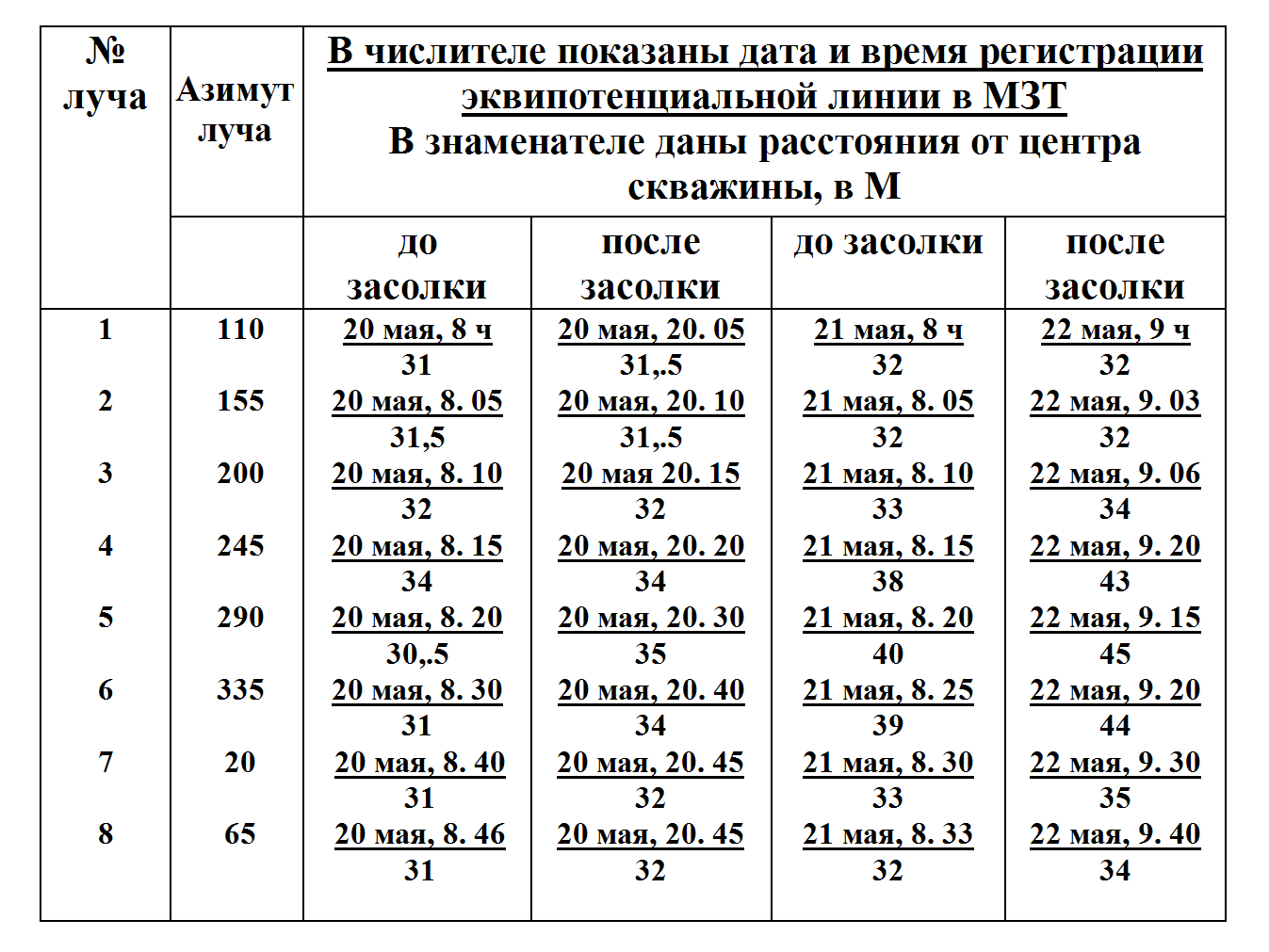

Определить направление и скорость течения подземного потока воды по одиночной скважине. Через скважину провести лучи с азимутами, меняющимися через 45 градусов. На каждом луче отложить значения эквипотенциальных линий в масштабе 1: 500. Построить график смещения изолиний вдоль направления движения вод, совпадающего с наибольшей осью полученного эллипса круговой диаграммы МЗТ. По графику определить скорость течения подземных вод.

Задание 6 Задача по определению мест коррозии трубопроводов

Над действующим трубопроводом проведены исследования методом СЭП АВ = 20 м, MN = 2 м и наблюдения ЕП через 5 м.

Построить графики КС и ЕП, определить местоположение участков трубопровода, подверженных активной коррозии металла.

Анодные зоны, участки, из которых ток поступает в грунт, отмечаются минимумами ЕП, а катодные зоны, где ток поглощается из почвы – максимумами ЕП. Интенсивность коррозии зависит от удельного сопротивления. При прокладке труб проводов участки с высокой проводимостью должны подлежать гидроизоляции.

Задание 7 Задача по определению качества цементации плотины гэс

Важную информацию о степени упрочения цементного камня при создании противофильтрационных завес дают результаты электроразведки. После проведения цементации удельное сопротивление пород, начиная с момента твердения цемента и при его последующем упрочнении, постепенно увеличивается.

На плотине выполнены наблюдения СЭП во время цементации и соответственно через 1, 2 и 3 месяца после цементации. Построить графики КС вдоль линии гребня плотины и оценить качество цементационной завесы. Пикеты расположены через 10 м.

Задание 8

Задача по изучению обводненности дорожного полотна

Вдоль шоссейной дороги выполнены наблюдения СЭП при разносах АВ = 20 м, МN = 5 м, с шагом наблюдения 10 м и выполнены по этим же ПК измерения методом ЕП. Построить графики КС и ЕП, определить места обводнения дорожного покрытия. Масштаб 1:1000.
