Автомодельный кордодром.

Глава 15. Автомодельный кордодром.

15.1. Автомодельные соревнования по кордовым моделям проводятся по кругу на специально подготовленной горизонтальной дорожке. В центре круга установлено центральное кордовое устройство с поводком для крепления кордовой нити.

15.2. Основные размеры дорожки:

диаметр по центру дорожки – 19,9 м;

ширина – не мене 0,35 м

ширина дорожки вместе с откосом для разгона не менее 1,5 м;

в центре кордодрома вокруг центрального устройства должна быть площадка диаметром не менее 3 м для участника, раскручивающего модель.

15.3. Центральное кордовое устройство должно обеспечивать жесткость и надежное крепление к фундаменту и иметь следующие основные размеры:

-внутренний диаметр подшипника – не менее 60 мм (подшипник должен выдерживать радиальную нагрузку до 1000кг);

расстояние между центром вращения поводка и центром отверстия в поводке для крепления кордовой нити – 150мм;

диаметр отверстия в поводке – 5,5 мм;

расстояние по вертикали между креплением кордовой нити с поводком и поверхностью кордовой дорожки 0 +/- 5 мм.

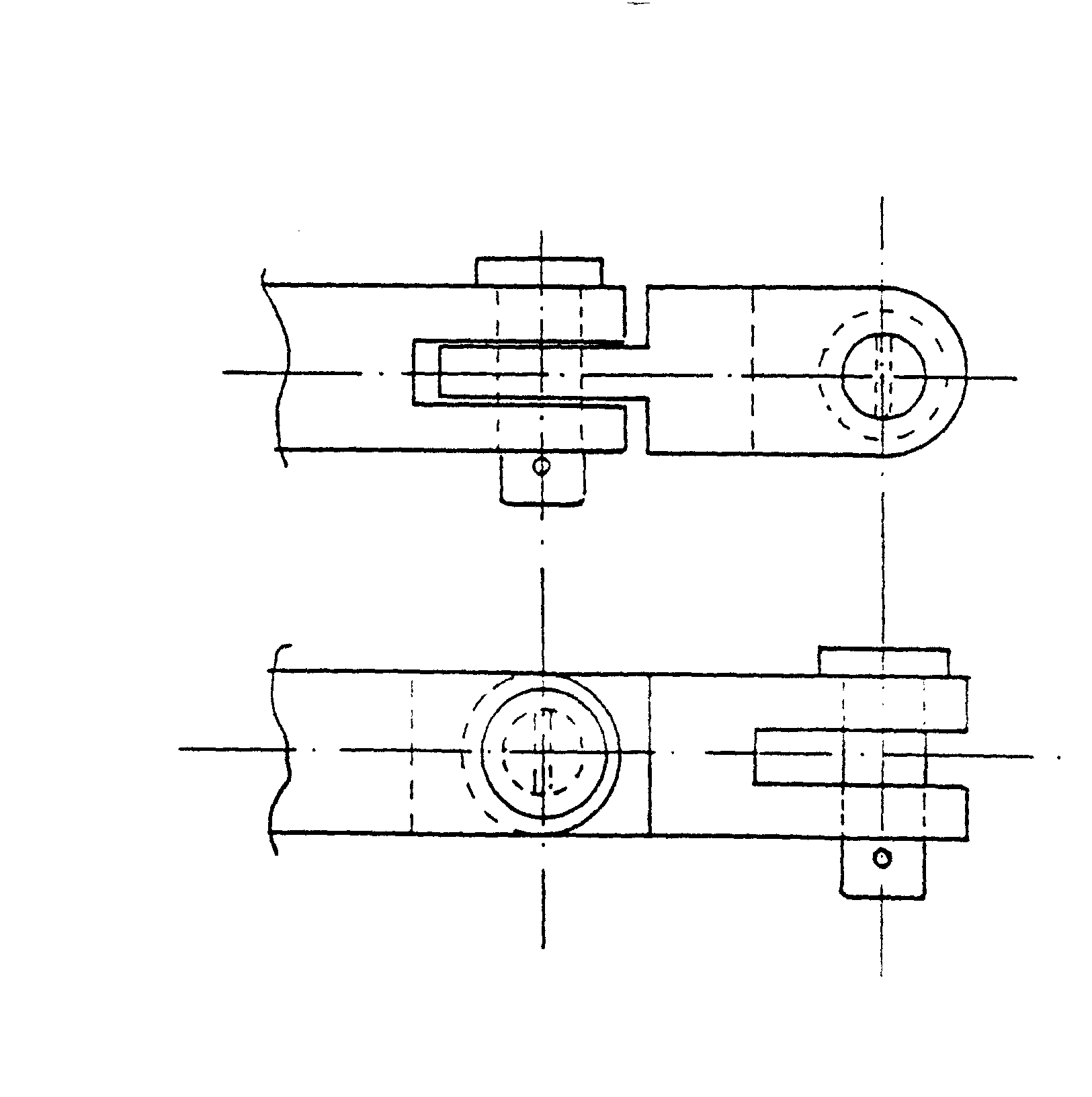

15.4. Поводок должен иметь шарнирное соединение для перемещения конца поводка в вертикальном направлении.

15.5. Для защиты участников и зрителей при отрыве модели должно быть установлено защитное ограждение. Ограждение должно быть выполнено из многослойной фанеры толщиной минимум 25 мм (см. чертеж) или из нержавеющей стали толщиной минимум 2мм (см. чертеж). Внутренняя сторона ограждения должна быть гладкой, выступание крепежных деталей не допускается. Ограждение должно находиться на расстоянии не более 20 см от оси движения модели. Ограждение может находиться над дорожкой на высоте от 1 до 2 см. Деревянное ограждение должно меняться каждые 10 лет. Эти требования вступили в силу с 1 мая 2007 года.

15. 6. Кордодром должен быть оборудован судейским домиком.

15. 7. В непосредственной близости от кордодрома должен находиться лагерь участников. Кордодром и лагерь участников огораживаются забором для зрителей.

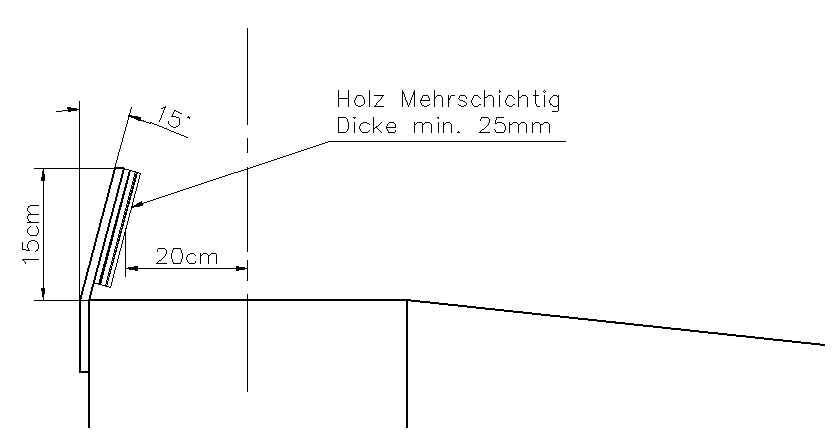

Многослойная фанера

толщина мин.25 мм

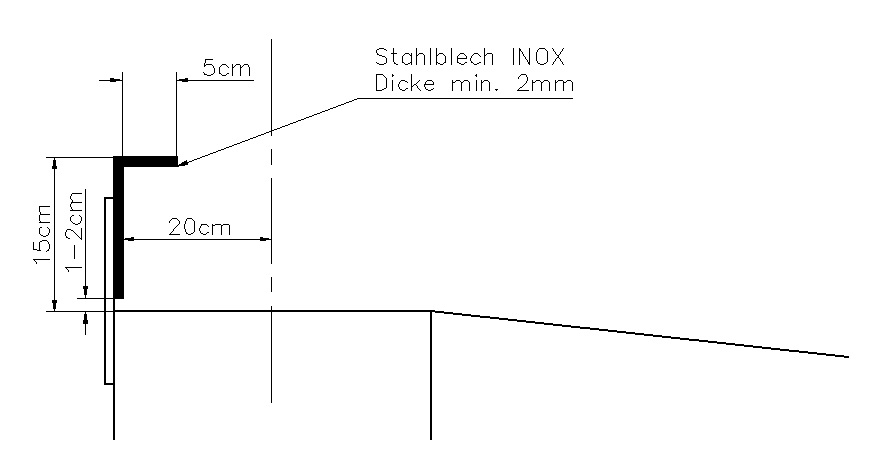

Нержавеющая сталь

толщина мин. 2 мм

15.6. Для защиты участников и зрителей, дорожка должна быть обеспечена двойной оградой от отрывающихся частей модели (типа панцирной сетки). Высота сетки минимум 1 метр.

15.7. Для спортсмена находящегося на трассе должно быть оборудовано специальное место. Оно должно обеспечивать защиту спортсмена с трех сторон: спереди и с боков. Это может быть защитная стенка, специальные двери, прочные экраны. Это оборудованное место должно обеспечивать защиту как при движении модели по часовой стрелке, так и против часовой стрелки.

15.8. Каждый кордодром должен быть обеспечен механическим устройством для принудительной остановки модели, которое должно использоваться как на тренировках, так и в процессе соревновательных заездов. Веник должен устанавливаться на высоту минимум 20 мм от дорожки. Состояние веника должно контролироваться после каждого заезда модели.

15.6. Примечание: модели, которые могут вылететь после повреждения кордовой нити в ограждение, значительно вытягивают сетку и опасны для зрителя и спортсменов, которые наблюдают движение. Организаторы гонки должны обеспечивать, чтобы зрители и спортсмены стояли минимум на расстоянии 1 м от забора и 5 м в обоих направлениях движения модели от специального места стартующего спортсмена.

Платформа

Поводок / Шарикоподшипник
