МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ

Кафедра “Управление и технология строительства”

Пояснительная записка к курсовому проекту « Разработка проекта производства работ по монтажу 1-этажного производственного здания »

Выполнил: студент гр. СЖУ-002

Полякова П.М.

Проверил: Крюковский Д.В.

Санкт-петербург

2013

СОДЕРЖАНИЕ

Введение

1.Определение объемов работ…………………………………………………………………

1.2.Подсчет объемов работ

1.2.1. Составление ведомости сборных железобетонных конструкций

1.2.2. Составление ведомости трудоемкости, машиноемкости и стоимости работ

2. Выбор технологической схемы монтажа и монтажных кранов

2.1. Выбор общего метода производства работ и типов монтажных кранов

2.3. Выбор кранов по техническим характеристикам

2.4.1. Определение потребных монтажных координат

2.4.2. Выбор конкретных марок крана

3. Разработка технологических карт производства работ

3.1. Составление технологических схем монтажа отдельных конструкций.

3.1.1. Монтаж колонн.

3.1.2. Монтаж ферм.

3.1.3. Монтаж плит покрытия.

3.1.4. Монтаж наружных стеновых панелей.

3.2. Разработка календарного графика выполнения монтажных работ на объекте

3.3. Контроль качества производства работ

3.4. Мероприятия по технике безопасности

Литература

Введение:

Требуется разработать курсовой проект на производство монтажных работ по сооружению одноэтажного промышленного здания, конструктивные особенности которого следуют из шифра, указанного в бланке задания.

Исходные данные:

1. Шифр задания: Б-6-36Б-4-18-84б , где

Б - вариант компоновки здания в плане;

6 - количество унифицированных типовых секций;

36 - длина секции в метрах;

Б - безкрановое здание;

4 - количество пролетов секций;

18 - ширина пролета здания, м;

84 - высота здания, дм;

б - способ расположения конструкции, (шаг колонн- 12 м., стропильных конструкций- 6 м.)

2. Директивный срок выполнения работ – 30 дней

Задание состоит из следующих основных элементов:

• фундаменты под колонны;

• колонны;

• стропильные фермы, установленные непосредственно на колонны;

• плиты покрытия;

• стеновые панели.

1. Определение объемов работ:

Под объемами работ понимают:

1. Объемы конструктивных элементов;

2. Объемы трудоемкости и машиноёмкости работ;

3. Объемы трудоемкости сопутствующих работ.

1.1. Составление габаритной схемы здания:

Для правильного определения объемов работ согласно шифру задания выполнены следующие схемы:

1. Общая габаритная схема здания (рис. 1);

2. Поперечный разрез здания (рис. 2);

3. Вид здания сбоку с указанием раскладки стеновых панелей и расположения оконных проемов (рис.3);

4. Вид здания с торца (фасад) с указанием раскладки стеновых панелей и расположения проемов ворот (рис.4).

2. Подсчет объемов работ:

1.2.1 Составление ведомости сборных железобетонных конструкций:

Для определения объемов работ по монтажу строительных конструкций необходимо, пользуясь конструктивной схемой здания, составить ведомость сборных железобетонных конструкций (табл.1).

Таблица 1

Ведомость сборных железобетонных конструкций:

№ п/п	НАИМЕНОВАНИЕ КОНСТРУКЦИИ И ЭСКИЗ	ЕДИНИЦА ИЗМЕРЕНИЯ	МАССА, Т	КОЛИЧЕСТВО
				На 1 УТС	На все здание
1	Колонна крайнего ряда V = 2,33 м3	шт.	5,8	8	48
2	Колонна среднего ряда V = 2,79 м3	шт.	7,0	12	72
3	Фахверковая колонна V = 2,33 м3	шт.	6,2	8	48
4	Балка покрытия V = 9,63 м3	шт.	10,6	16	96

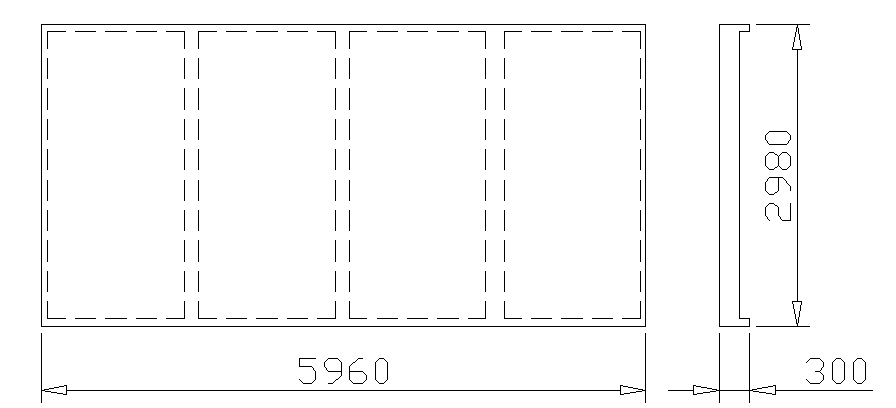

5	Плита покрытия V = 5,33 м3	шт.	2,3	144	864
6	Подстропильная балка V = 4,80 м3	шт.	12,0	72	432
7	Панель стеновая 1,2 м V = 1,70 м3	шт.	1,5	6		36
8	Панель стеновая 1,8 м V = 2,56 м3	шт.	2,2	8		48
