Варіанти завдань розробки принципових електричних схем керування відцентровим свердловинним насосом в слідуючих режимах.

№ варіанту	Види режимів і керувань
1-4	Місцевого керування
5-8	Режим водопостачання в автоматичному керуванні
9-12	Режим дренажу в автоматичному керуванні
13-16	Режим дистанційного керування
17-20	Режим захисту від сухого ходу
21-24	Режим захисту двигуна від перевантаження
25-30	Режим автоматичного керування ВБ за рівнем

Варіанти завдань технічного діагностування занурювальних насосів

№ варіанту	Види режимів і керувань
1-2	Які насосні установки водопостачання використовуються в сільськогосподар­ському виробництві?
3-4	В чому полягають конструктивні особливості занурювального електродвигуна?
5-6	Чим обумовлена підвищена чутливість занурювального електродвигуна до переван­тажень?
7-8	Які передумови впровадження діагностування технічного стану занурювальних електродвигунів?
9-10	За якими параметрами проводиться діагностування занурювальних електро­двигунів?
11-12	Для чого призначений і якими є можливості пристрою КИ-6301?
13-14	У чому полягають особливості монтажу пристрою КИ-6301?
15-16	Як має здійснюватися встановлення датчика контролю технічного стану у занурю вальний електродвигун?
17-18	Які види захисту електронасосного агрегату забезпечує пристрій керування комплект­ний "Каскад"?
19-20	Якими є функціональні можливості приладу контролю рівня САУ-М2?
21-22	Яке призначення та функціональні можливості станції керування УСУЗ?
23-26	Захист від яких аварійних режимів занурювального електронасосного агрегату забезпечується схемою станції керування УСУЗ?
27-30	Який принцип контролю стану ізоляції занурювального електродвигуна реалізований у станції керування УСУЗ?

Варіанти будівель

1 варіант	2 варіант	3 варіант	4 варіант
1 - корівник	1 -свинарник	1 - вівчарпик	1 - пташник
на 200 молоч-	на 200 свино-	на 2000 доро-	для курей
них корів	маток з поро-	слих овець	(5000 голів)
	сятами
2 - телятник	2 - свинарник	2 - вівчарник	2 - пташник
на 200 голів	для відгодівлі	для молодня-	для індиків
	300 голів	ку (2000 го-	(2000 голів)
		лів)
3 - молочний	3 - бійня сви-	3 - цех для	3 - цех по ви-
цех (5 т моло-	ней (10 голів	консервації	готовленню
ка за зміну)	за зміну)	огірків ( 2000	томатного со-
		умовних ба-	ку ( 1000 умо-
		нок за зміну)	вних банок за
			зміну)
4 - сирцех	4 - консерв-	4 - консерв-	4 - цех по ви-
(500 кг сиру	ний цех для	ний цех по	готовленню
за зміну)	виготовлення	виготовленню	консервовано-
	компоту з яб-	яблучного	го зеленого
	лук (3000 умо-	джему (800	горошку (1000
	вних банок за	умовних ба-	умовних ба-
	зміну)	нок за зміну)	нок за зміну)

Приклад розрахунку РГЗ

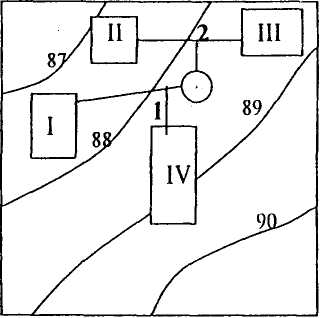

Вихідні дані Масштаб 1:20000

I- Цех по виготовленню тома-­ тної пасти (10000 умовних ба­ нок за зміну);

ІІ - Корівник на 200 голів;

ІІІ- Телятник на 200 голів;

ІV - Цех по виготовленню мас­ ла (продуктивність - 10000 л молока за зміну).

Труби сталеві нові. L=800m, h_с=24M, z_c=83m.

1. Визначаємо середньодобове споживання води кожною групою споживачів : Q_доб.ср.= Nq

Цех томат. пасти - Q _{доб.срI.}= (10000/1000) •16000 =160000 л = 160 м³

Корівник - Q _{доб.срII.}= 200 • 100 = 20000 л = 20 м³

Телятник - Q _{доб.срIII.}= 200 • 20 = 4000 л = 4м³

Маслоцех - Q _{доб.ср.IV} =10000 • 10 = 100000 л = 100 м³

2. Визначаємо максимальні добові витрати води

Q_доб.max.=K _доб.max. Q_доб.ср.

Q_доб.maxI = 1,3 • 160 = 208 м³

Q_доб.maxII = 1,3 • 20 = 26 м³ Q_{доб.maxIII} = 1,3 • 4 = 5,2 м³ Q_доб.maxIV = 1,3 • 100=130 м³

4. Розраховуємо таблицю споживання води за добу при максимальному споживанні. Для розрахунків споживання води в тваринництві використаємо типовий графік (Д. 9).

Годи- ни доби	Споживачі						Всього м3/год	Всього з початку доби, м3
	Тваринництво		Цех т. пасти		Маслоцех
	м3/год	%	м3/год	%	м3/год	%
0...1 1...2 2...3 3...4 4...5 5...6 6...7 7...8 8...9 9…10 10…11 11...12 12...ІЗ ІЗ...14 14...15 15...16 16...17 17...18 18...19 19...20 20...21 21...22 22...23 23...24 Всього	0,156 0,312 0,156 0,156 0,686 0,686 1,404 1,404 .3,18 1,685 2,246 1,872 1,31 2,84 2,028 0,624 1,31 1,154 2,558 2,246 1,123 1,435 0,312 0,312 31,2	0,5 1 0,5 0,5 2,2 2,2 4,5 4,5 10,2 5,4 7,2 6 4,2 9,1 6,5 2 4,2 3,7 8,2 7,2 3,6 4,6 1 1 100	- - - - - - 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 14,86 - - - - 208	- - - - - - 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 7,14 - - - - 100	- - - - - - - - 14,43 14,43 14,43 14,43 14,43 14,43 14,43 14,43 14,43 - - - - - - - 130	- - - - - - - - 11,1 11,1 11,1 11,1 11,1 11,1 11,1 11,1 11,1 - - - - - - - 100	0,156 0,312 0,156 0,156 0,686 0,686 16,264 16,264 32,47 30,975 31,536 31,162 30,6 32,13 31,318 29,914 30,6 16,014 17,418 17,106 1,123 1,435 0,312 0,312	0,156 0,468 0,624 0,78 1,466 2,152 18,416 34,68 67,15 98,125 129,66 160,82 191,42 223,55 254,87 284,78 315,38 331,4 348,82 365,93 367 368,4 368,7 369 369

4. Визначаємо діаметри ділянок трубопроводів та втрати напору на них. Діаметри трубопроводів визначаються в залежності від граничних швидкостей або витрат (Д. 8). Втрати напору визначаються за формулою 8. Втрати напору в місцевих опорах враховується збільшенням втрат по довжині на 5... 10 %. Коефіцієнт  вибирається в залежності від швидкості руху рідини (Д. 7). Швидкість руху рідини визначається за формулою:

Табл.2.

Ділян­ка	Дов­жина, м	Витрата		d, MM	к2, (л/с)2	V, м/с		h, м
		м3/год	л/с
I-IV	120	14,85	4,125	95	3255	0,58	1,06	0,73
1-І	300	14,43	4,01	95	3255	0,56	1,07	1,74
ВБ-1	40	29,28	8,13	114	8383	0,79	1,02	0,35
2-Ш	150	0,428	0,12	20,2	1,204	0,37	1,12	2,17
2-II	200	2,652	0,74	40	42,16	0,58	1,06	3,0
ВБ-2	100	3,08	0,86	40	42,16	0,7	1,04	2,0

5. Визначаємо втрати напору від ВБ до віддалених об'єктів

h_BБ-І = h_BБ-1 + h_І-1 =0,35+1,74=2,09м

h_BБ-2 = h_BБ-2 + h_2-ІІ =1,99+3,0 =4,99м

6 . Визначаємо висоту водонапірної башти

= 87,5 + 10 + 4,99 - 88,3  14,2 м

Вибираємо стандартну висоту ВБ Нб = 15 м. (Д. 5).

7. Визначаємо об'єм запасу води в водонапірній башті

W₃ = (Q_год.max+ Q_пож.)/6 = (32,47+18)/6 = 8,4м³

де Q_год.max =32,47 м³ - вибирається з табл. 1.

Q_пож.. = 5л/с=18м³/год(Д. 3).

8. Визначаємо регулюючий об'єм башти

W_p= (0,02...0,05)W_доб.max = 0,02369 = 7,38 м³

9. Визначаємо об'єм башти

W_б = (Wp+Wз) = 1,2 ( 7,38 + 8,38 ) = 18,9 м³

Вибираємо типову башту 901-5-20/70 об'ємом W_m= 25 м³ та висотою 15 м (Д. 5).

10. Уточняємо регулюючий об'єм башти

W_p=W_m-W₃ = 25- 8,4 =14,6 м³

11. Визначаємо подачу занурювального насоса

Q_н = Q_год.max + Q_пож.=32,47 +18 = 50,47 м³/год

Q_пож.. =5л/с=18м³/год (Д.3.)

Q_г.max = 32,47 м³/год (табл.1.)

12. Визначаємо діаметр водогону

V=1,5 м/с (Д.6.)

Вибираємо діаметр водогону d = 114 мм (Д.6.)

К²= 8383 (л/с)² (Д.6.)

13. Визначаємо швидкість руху рідини в водогоні

Таким чином швидкість руху води не перевищує рекомендов; швидкість і відповідно діаметр водогону вибрано правильно.

14. Визначаємо втрати напору в водогоні

 = 0,97 (Д.7)

к= 1,1

15. Визначаємо необхідний напір насоса

Н_н = h_c +z_c + H_Б-Z_Б+ h= 24 + 83 + 15 - 88,5 +20 =53,5м

16. Вибираємо насос за подачею Q_н та напором Н_н „ (рис.4)

В залежності від подачі Q_н та напору Н_н вибираємо на 23ЦВ10-63-65

17. Визначаємо гідравлічну характеристику водогону

Q, л/с	10	15	20
V, м/с	0,98	1,47	1,95
	1,0	0,97	0,95
h, м	10,5	22,9	39,9
Н + h, м	64	76,4	93,4

18. Визначаємо робочі параметри насоса

Робочі параметри насоса визначаються точкою перетину гідравлічної характеристики водогону та робочої характеристики насоса (рис.1).

Рис. 1. Визначення робочих параметрів насоса

З графіка Q_н = 13,5 л/с = 48,6 м³/год

19. Визначаємо тривалість роботи насоса в добу максимального споживання води

Т = W_max/Q_н = 368/48,6 = 7,6 год

20. Визначаємо частоту вмикань насоса протягом доби максимального споживання води.

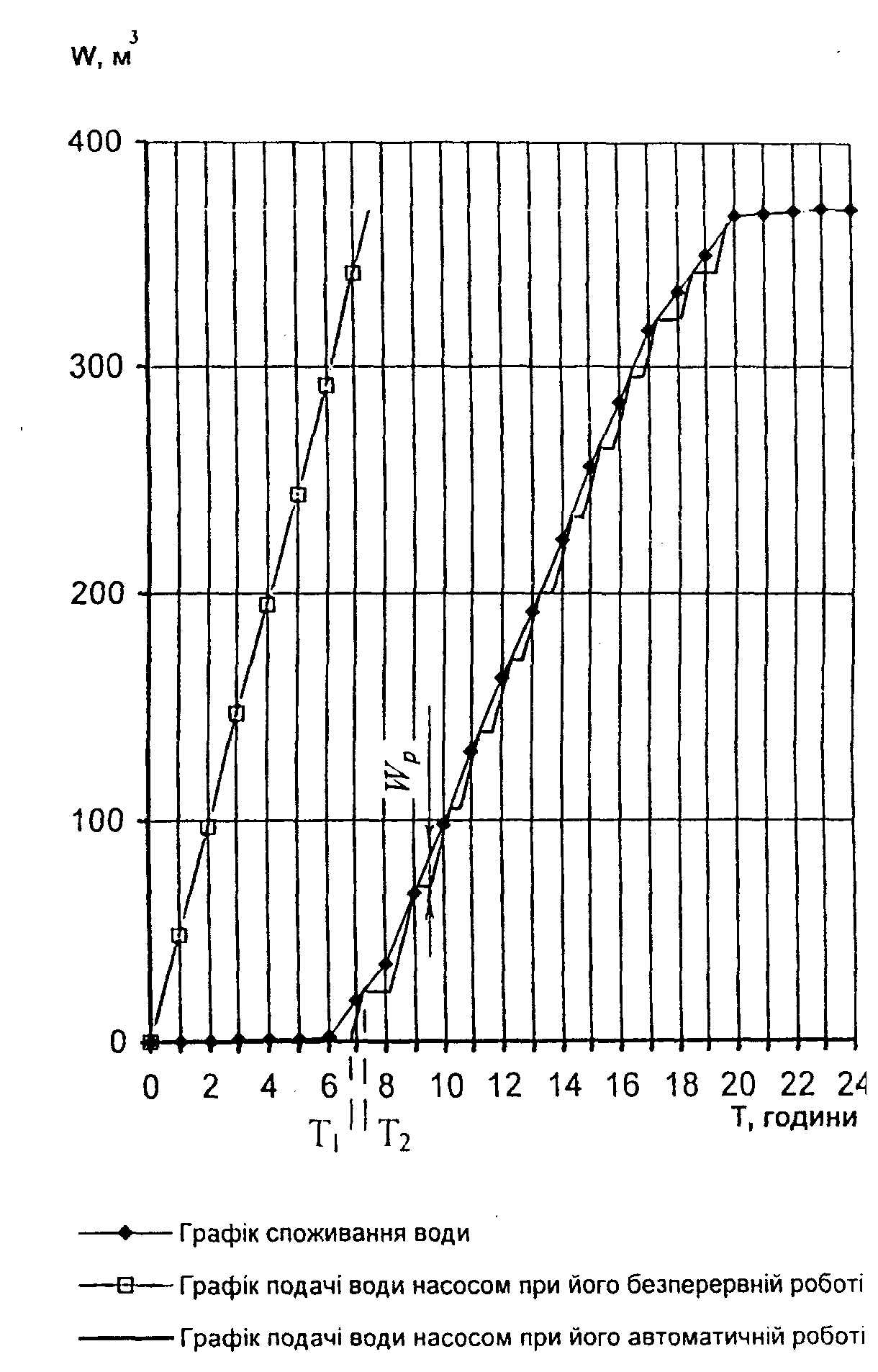

У відповідності з побудованим графіком (рис.2) насос вмикається 12 разів за добу і середнє число вмикань за годину не перевищує норми.

21. Приводимо принципову електричну схему керування відцентровим свердловинним насосом в заданому режимі .

У відповідності з рис. 1, 2 будується електрична схема згідно завдань і описується принцип її роботи.

Рис.2. Графік споживання та подачі води.
