Міністерство освіти і науки, молоді та спорту україни
Дніпропетровський національний університет залізничного транспорту імені акад. В.А.Лазаряна
Кафедра «Будівельне виробництво та геодезія»
Курсовий проект
на тему:
" Технологія улаштування монолітного залізобетонного каркаса та кам’яних стін багатоповерхової будівлі"
Виконала: студентка групи 651
Орел А.В.
Прийняв: Н.І. Нетеса
м. Дніпропетровськ
2012 р.
ЗМІСТ:
Вихідні дані
Відомість підрахунків об’ємів робіт
Розрахунок трудомісткості робіт
Картка - визначник робіт календарного графіка
Вибір баштового крану
Розрахунок водопостачання
Розрахунок електропостачання
Розрахунок техніко-економічних показників
Список використаної літератури
1. ВИХІДНІ ДАНІ
Геометричні розміри будівлі, м
А - 23
Б - 36
R - 8
В - 9
Г - 5
Висота поверху (hпов ), м – 3.3
Кількість поверхів – 7
Внутрішні стіни з блоків керамічних товщиною, мм – 380
Зовнішні стіни з газобетонних блоків, кладка з облицюванням, товщ. стін 400 мм
Площі прорізів стін, % - 18
Армування кладки, кг/м3 – 20
Сітка колон, м - 5×9
Поперечний переріз колон (акак ), см - 45×45
Товщина перекриття, см – 16
Армування колон, сход. маршів, стін та перекриття, кг/м3 – 150
Виробіток, %: мулярів, - 97
Бетонярів – 120
Рис.1.
План будівлі
Відомість підрахунку об’єму робіт
№ пор. |
Елементи |
Од. виміру |
Езкіз та формула |
Об´єм |
-19% на отвори, всього на поверсі |
Примітки |
|
На поверсі |
всього |
||||||
1 |
Прямолінійна частина зовнішніх стін |
м3 |
|
121.6 |
850.9 |
697.7 99.7 |
|
2 |
Криволінійна частина зовнішніх стін |
м3 |
V= ¼ (π(R+ acт)2 – C) hст -VКОЛ = ¼ (3.14(8+ 0,4)2 – 3.14*82)*3.14-2*0.35*0.45= 15.85 м3
|
15,85 |
110.98 |
91.01 13.0 |
|
3 |
Ядро жорсткості. Внутрішні монолітні стіни |
м3 |
V=2* acт*(bл+lл+bм+lм)* hст =2*0.3*(3.0+1.9+3.0+1.9)*3.14=14.1 м3
|
14.1 |
98.7 |
80.93 11.56 |
|
4 |
Внутрішні стіни товщиною 380мм з керамічних блоків товщиною 138мм |
м3 |
|
79.47 |
556.3 |
456.14 65.17 |
|
5 |
Колони |
м3 |
V = ак*bк*hк =0.45*0.45*3.14=0.64 м3
|
17.17 |
120 |
|
|
6 |
Монолітне перекриття |
м3 |
|
133.7 |
935.9 |
767.5 109.6 |
- 5% на отвор ліфтово-сходового вузла |
7 |

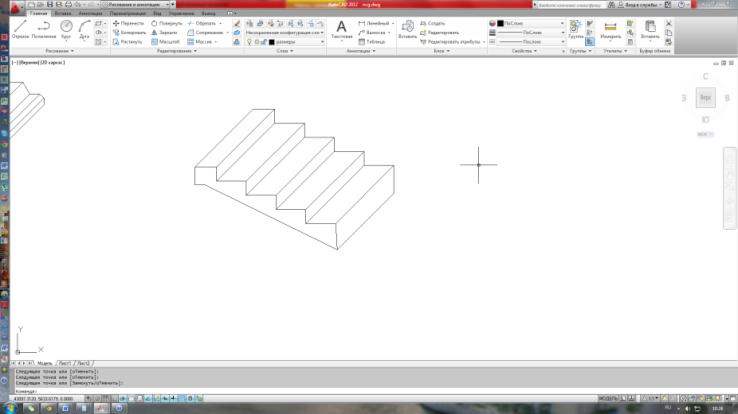

Сходові марші |
м3 |
V
|
2.396 |
16.77 |
|
|
8 |
Сходові площадки |
м3 |
V
|
14.26 |
99.79 |
|
|
V1пов=
((Б+(А-R)+A+(B-R)+2*аст)
*аст
*hст-VКОЛ=(36+(23-8)+23+(36-8)+2*0.275)*0.4*3.14-0.6*3-0.495*11=121.6м2
V
= acт*
hст*lст
=0.38*3.14*(4.55*4+8.55*4+3.55*4)=79.47
V=(1/4
πR2
+
bпл*lпл+
bпл1*lпл1)*апл-Sпл-Sсх=(1/4*3.14*82+36.45*15.275+28.35*8.5)-(3.65*8.65-1.5*8.65-2.5*2.5)*0.16=133.7
сх
= в
сх.мар*
l
сх.мар.
* а
усер. *
2 = 2.995
*
2.5 * 0,16 * 2 = 2.396
= в
сх.пл*
l
сх.пл.
*а
сх.пл
* 2 = 3.65
*
8.65+1.5 * 8.65 * 0.16*2 = 14.26
