Лабораторна робота № 7
Тема: Дослідження трифазного випрямляча.
Мета: Дослідити особливості роботи трифазних напівпровідни-
кових випрямлячів.
Обладнання: V1 – V6 – КД1О3А; R = 100 Ом, 510 Ом;
джерело живлея ГТН 50 Гц, 5 В; вимірювальні прилади АВ1 з шкалою 100 мА, осциллограф.
Підготовка до роботи.
1. Користуючись літературою, що рекомендується, і методичними
вказівками, вивчити будову і принцип роботи трифазних напівпровідникових
випрямлячів.
2. Вивчити призначення основних елементів лабораторної установки
(рис. 7.1).
Порядок виконання роботи.
-встановити панель №__ і з’емні елементи, причому R1= 100 Ом;
-підключити ГТН до гнізд «А» «В» і «С», АВ1 до гнізд «Х4» «+» і «Х5»,
«-«;
-включити тумблери « мережа», «БП1-БП3», «ГТН», «осцил»;
-виміряти струм 1 і спостерігати форму пульсацій вихідної напруги;
-встановити R = 510 Ом і повторити роботу;
-вимкнути прилад;
- оформити звіт.

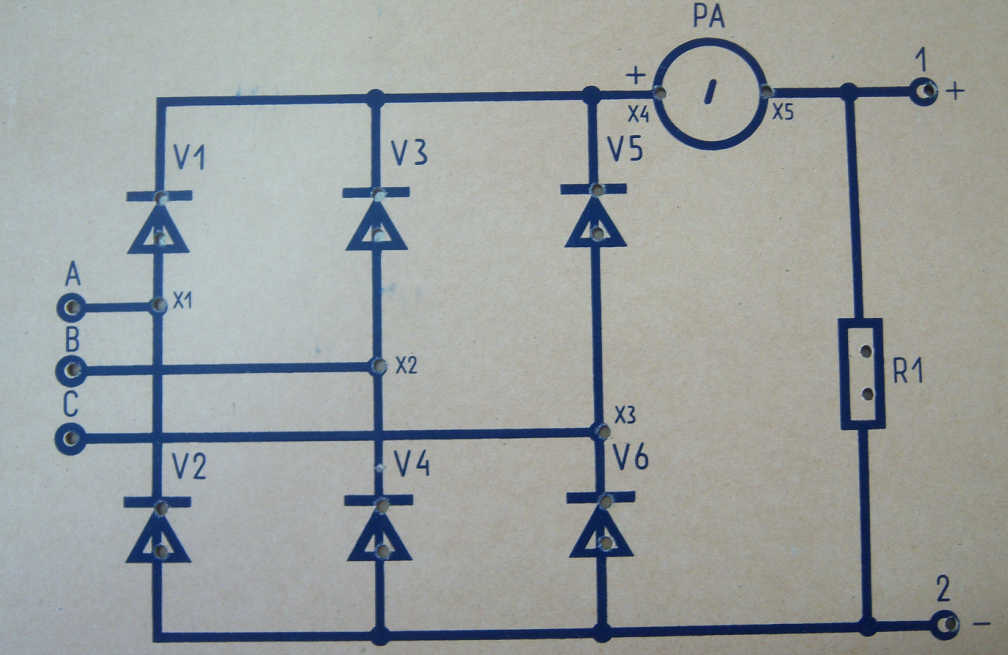

Рисунок. 7.1 Схема трифазного випрямляча.
Контрольні запитання
1. Розкажіть про принцип дії трифазної схеми
випрямлення.
2. Розкажіть про принцип дії трифазної мостової схеми
випрямлення.
3. Наведіть основні розрахункові співвідношення для
трифазної нульової схеми випрямлення.
4. Те саме, що і у п. 3, але для трифазної мостової схеми
випрямляча.
5. Оцініть якісні показники досліджуваних схем
випрямлення і зазначте їх застосування.
6. Що таке кут комутації вентилів і від чого він залежить.
7.Розкажіть про порядок виконання робіт.
Література
Колонтаєвський Ю. П., Сосков А. Г. Промислова електроніка та мікросхемо техніка: теорія і практикум: Навч. посіб. / За ред. А. Г. Соскова. 2-е вид.-К: Каравела, 2004, - 432 с.
Харченко В. М. Основы электроники: Учеб. Пособие для техникумов. – М. : Энергоиздат, 1982.- 352 с., ил.
Лабораторна робота № 8
Тема: Дослідження керованого випрямляча.
Мета: Дослідити особливості роботи керованого випрямляча.
Обладнання: V1, V3 – КУ1О1Б, R1 = 100 Ом, V2, V4 – КД1О3А, R2 = 100 Ом, 200Ом, 510 Ом; С = 20 мкф, блок управління А5. Джерело живлення ИСН1;
Вимірювальні прилади АВ1 з шкалою 100 мА, осциллограф.
Підготовка до роботи.
1. Користуючись літературою, що рекомендується, і методичними
вказівками, вивчити будову і принцип роботи керованого випрямляча .
2. Вивчити призначення основних елементів лабораторної установки
(рис. 8.1).

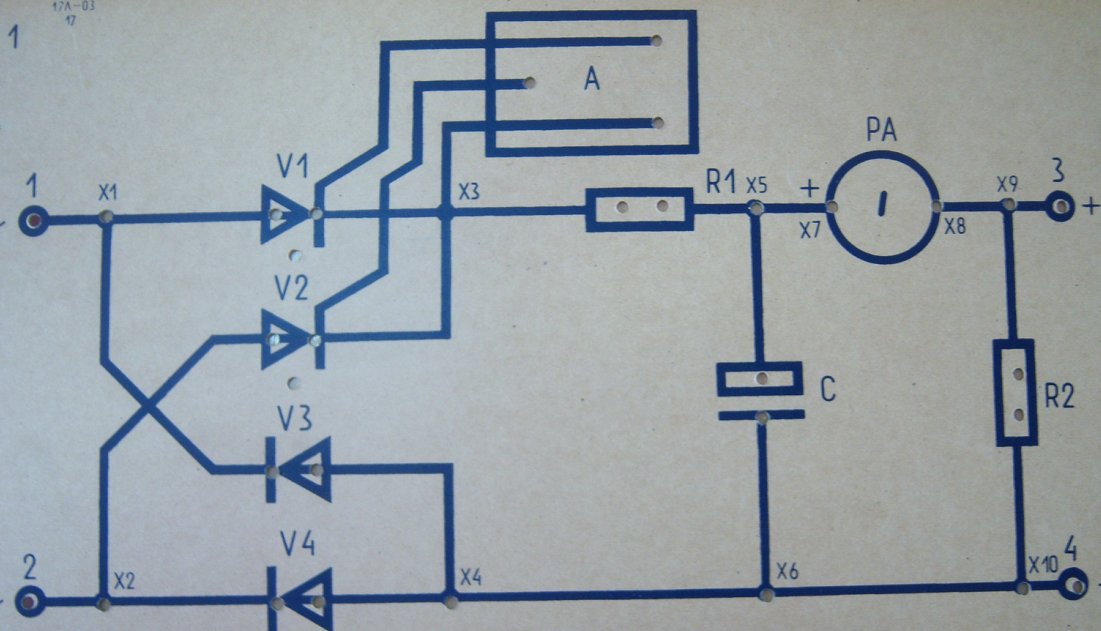

Рисунок. 8.1 Схема керованого випрямляча
Порядок виконання роботи.
- встановити панель №__ і з’ємні елементи, причому R2 = 100 Ом;
- підключити джерело ИСН1 до гнізд «1» і «2», АВ1 до гнізд «Х7» «+» і «Х8» «-«, осцилограф по черзі до гнізд «Х1» і «Х2», «Х3» і «Х4», «3» і «4»;
- Включити тумблери «мережа», «БП1-БП3», «осцил»;
- зміряти струм I і візуально спостерігати форму пульсацій вихідної напруги після випрямляча, фільтру і на навантаженні при зміні кута запалення тиристорів від 0 до 160’;
- повторити роботу з R2 = 200 Ом і R2 = 510 Ом;
- вимкнути прилад;
- оформити звіт.
