Порядок виконання роботи.
1. Запустити програму EWB 5.12.
2. Зібрати електричну схему рисунок 3. Дослідити JK–тригер, який працює у режимі T–тригеру (J=K=1). Для цього на синхровхід подали прямокутні сигнали з наступними параметрами (за допомогою ГІ): A= 4 В, f= 10 кГц, tu= 50 мкс.
3. Зняти осцилограму з входів та виходів.
Контрольні питання і завдання 1. Які типи тригерів Ви знаєте, чим обумовлено їх різноманіття? 2. Визначте кодові комбінації на виході генератора слова для дослідження RS - тригера за схемою на мал. 2 відповідно до описаної методики. Отриману таблицю істинності порівняєте з таблицею істинності, що викликається натисненням клавіші допомоги F1 після виділення на схемі тригера.
Література :
Колонтаєвський Ю. П., Сосков А. Г. Промислова електроніка та мікросхемо техніка: теорія і практикум: Навч. посіб. / За ред. А. Г. Соскова. 2-е вид.-К: Каравела, 2004, - 432 с.
Харченко В. М. Основы электроники: Учеб. Пособие для техникумов. – М. : Энергоиздат, 1982.- 352 с., ил.
Лабораторна робота № 18
Тема: Розрахунок ємнісного датчика.
Мета роботи: Виконати розрахунок ємнісного датчика.
Обладнання: 1. Інструкція.
1. Теоретичні відомості Розрахунок ємнісного перетворювача Основні схеми ввімкнення єп
Для перетворення зміни емност1 у відповідні зміни сили струму, напруги або частоти найчастіше застосовують мостову схему вмикання ЄП.
Мостову

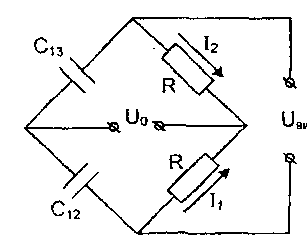

схему ввімкнення зображено на рис. 1. За
середнього положення рухомої пластини,
коли С
=С
,
тобто приріст ∆=0, міст збалансований
і напруга на його виході дорівнює нулю.
Рис. 1. Мостова схема ввімкнення ЄП
Опір
ЄП з ємністю С=100 пФ=100*10
Ф на промисловій частоті f=50
Гц визначається як
Таке велике значення опору ЄП виключає можливість його практичного застосування для вимірювальних цілей через сильний вплив паразитних параметрів (витікання тощо). Потужність, що споживається при цьому ЄП,
де U- напруга живлення, взята такою, що дорівнює 100 В.
Величина зворотного впливу ЄП визначається силою електростатичного притягання між пластинами, Н або Гн,
де
W
- енергія електростатичного поля, Дж; δ
- зазор, м; С - ємність, Ф; Uо
- напруга джерела живлення, В. При C,
δ= const
F
=U
/2*С
/δ.
Приклад розрахунку єп
Потрібно
розрахувати ЄП за таких даних: частота
джерела живлення f
=4000 Гц; напруга джерела живлення 115 В;
площа поверхні пластини S=20*10
м
;
відстань між пластинами δ =0.5*10
м; середовище між обкладинками ЄП -
вакуум.
Розв 'язання
1. Визначимо ємність:
де ε — діелектрична проникність вакууму
Тоді
2. Знайдемо кутову частоту напруги живлення:
3. Обчислимо активний опір, що забезпечує максимальну чутливість схеми:
4. Визначимо потужність, що розсіюється на активному опорі:
5. Обчислимо силу зворотнього впливу:
