2.5 Задание геометрических характеристик сечения ступеньки

  1. Preprocessor >Sections >Beam> Common Sections

  2. В поле B пишем B.

  3. В поле H пишем H.

  4. Ok

  5. Preprocessor >Sections >Beam> Plot Sections, выбрав сечение 1 можно увидеть его геом. характеристики.

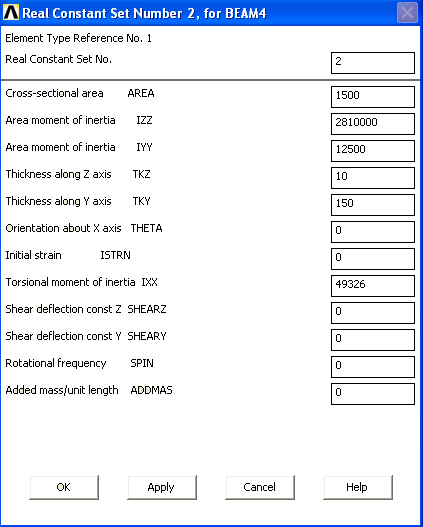

  6. Preprocessor >Real Constants > Add/Edit/Delete

  7. Add.

  8. Выбираем Beam 4.

  9. Заполняем поля AREA, IZZ, IYY, TKZ, TKY, IXX

  10. Ok

SECTYPE, 1, BEAM, RECT, , 0

SECOFFSET, CENT

SECDATA,B,H,0,0,0,0,0,0,0,0

SECPLOT, 1,0

R,2,1500,0.281e7,12500,10,150, ,

RMORE, ,49326, , , , ,

2.6 Свойства материала

Выбираем модель материала. Модель линейная, эластичная, изотропная.

Модули упругости E1, E2, коэффициенты Пуассона MU1, MU2.

  1. Preprocessor > Material props > Material models >

  2. Structural > Liner > Isotropic

  3. Определяем параметры Ex: E1 PRXY: MU1

  4. Ok

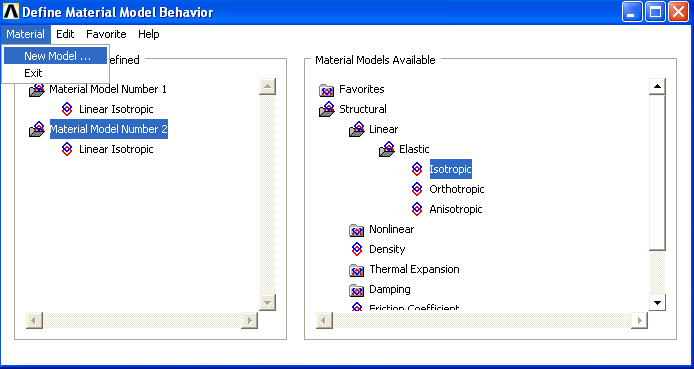

  5. На вкладке Material выбираем New Model

  6. Structural > Liner > Isotropic

  7. Определяем параметры Ex: E2 PRXY: MU2

  8. Ok

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,EX,1,,E1

MPDATA,PRXY,1,,Mu1

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,EX,2,,E2

MPDATA,PRXY,2,,MU2

2.7 Создание конечно-элементной модели

1. Строим 15 узлов

Строим узлы:

  1. Preprocessor > Modeling > Create > Nodes > In Active CS

  2. Последовательно указываем координаты всех 15 точек

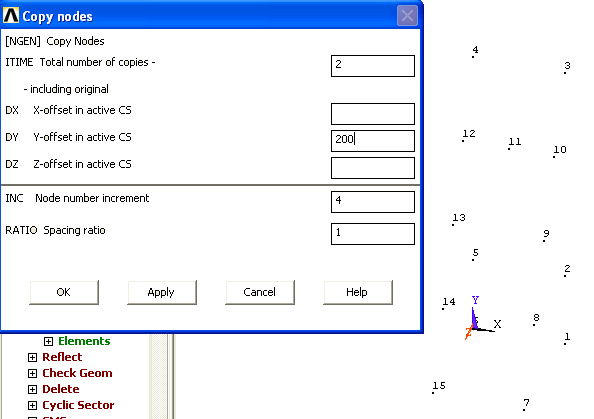

  3. Для ориентации элемента Beam 4 создаем вспомогательные узлы:

  4. Preprocessor > Modeling > Copy > Nodes > Copy

  5. Выбираем узлы 12, 13 и 14

  6. В поле DY пишем 200

  7. В поле INC пишем 4

N,1,a,0,0,,,,

N,2,a,l/4,0,,,,

N,3,a,l,0,,,,

N,4,0,l,0,,,,

N,5,0,l/4,0,,,,

N,6,0,0,0,,,,

N,7,a,0,c,,,,

N,8,a,l/4,3*c/4,,,,

N,9,a,l/2,c/2,,,,

N,10,a,3*l/4,c/4,,,,

N,11,a/2,3*l/4,c/4,,,,

N,12,0,3*l/4,c/4,,,,

N,13,0,l/2,c/2,,,,

N,14,0,l/4,3*c/4,,,,

N,15,0,0,c,,,,

FLST,4,3,1,ORDE,2

FITEM,4,12

FITEM,4,-14

NGEN,2,4,P51X, , , ,200, ,1,

2. Строим элементы каркаса (трубки)

Строим элементы:

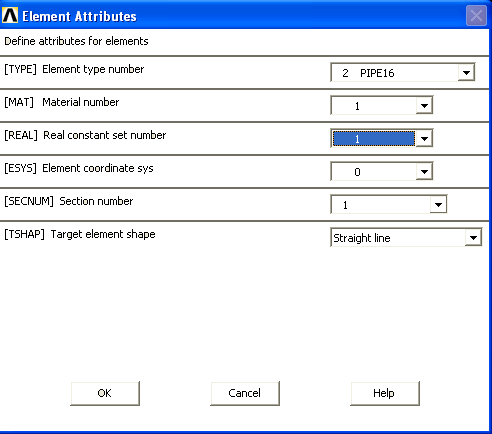

  1. Preprocessor > Modeling > Create > Elements > Elem Attributes

  2. Выбираем атрибуты:

Type-2, Mat-1, Real-1;

  1. Preprocessor > Modeling > Create > Elements > Auto Numbered> Thru Nodes

  2. Последовательно указываем два узла, между которыми хотим получить элемент.

  3. Соединяем точки и нажимаем ОК

TYPE, 2

MAT, 1

REAL, 1

ESYS, 0

SECNUM,

TSHAP,LINE

FLST,2,2,1

FITEM,2,1

FITEM,2,2

E,P51X

FLST,2,2,1

FITEM,2,2

FITEM,2,3

E,P51X

FLST,2,2,1

FITEM,2,3

FITEM,2,4

E,P51X

FLST,2,2,1

FITEM,2,4

FITEM,2,5

E,P51X

FLST,2,2,1

FITEM,2,5

FITEM,2,6

E,P51X

FLST,2,2,1

FITEM,2,7

FITEM,2,8

E,P51X

FLST,2,2,1

FITEM,2,8

FITEM,2,9

E,P51X

FLST,2,2,1

FITEM,2,9

FITEM,2,10

E,P51X

FLST,2,2,1

ITEM,2,10

FITEM,2,3

E,P51X

FLST,2,2,1

FITEM,2,4

FITEM,2,12

E,P51X

FLST,2,2,1

FITEM,2,12

FITEM,2,13

E,P51X

FLST,2,2,1

FITEM,2,13

FITEM,2,14

E,P51X

FLST,2,2,1

FITEM,2,14

FITEM,2,15

E,P51X

FLST,2,2,1

FITEM,2,5

FITEM,2,2

E,P51X

FLST,2,2,1

FITEM,2,14

FITEM,2,5

E,P51X

FLST,2,2,1

FITEM,2,2

FITEM,2,8

E,P51X

3. Строим элементы ступенек

Строим элементы:

  1. Preprocessor > Modeling > Create > Elements > Elem Attributes

  2. Выбираем атрибуты:

Type-1, Mat-2, Real-2;

  1. Preprocessor > Modeling > Create > Elements > Auto Numbered> Thru Nodes

  2. Последовательно указываем узлы в приведенном ниже порядке

14-8-18

Apply

13-9-17

Apply

11-10-16

Apply

12-11-16

Ok

  1. PlotCtrl> Style> Size and Shape

  2. Напротив [/ESHAPE] ставим галку.

  3. Plot> MultiPlot

TYPE, 1

MAT, 2

REAL, 2

ESYS, 0

SECNUM, 1

TSHAP,LINE

FLST,2,3,1

FITEM,2,14

FITEM,2,8

FITEM,2,18

E,P51X

FLST,2,3,1

FITEM,2,13

FITEM,2,9

FITEM,2,17

E,P51X

FLST,2,3,1

FITEM,2,12

FITEM,2,10

FITEM,2,16

E,P51X

/SHRINK,0

/ESHAPE,1.0

/EFACET,1

/RATIO,1,1,1

/CFORMAT,32,0

/REPLOT

3. Solution
