4.1 Просмотр результатов

Чтение результатов

1. Просматриваем деформированную и недеформированную формы:

General Postproc> Plot Results> Deformed Shape

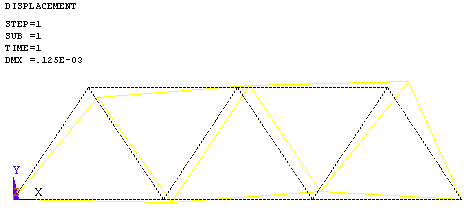

2. Выводим на экран анимацию деформированной формы PlotCtrl>Animate>Deformed Shape

Задаем параметры отображения

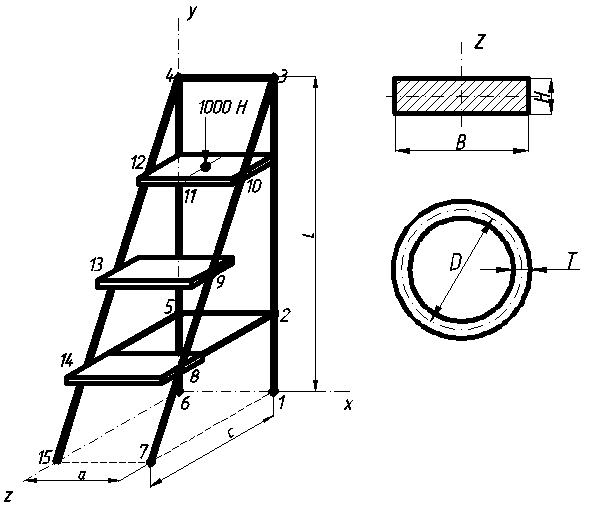

Геометрия

A = 600 мм

L = 2000 мм

C = 800 мм

D = 30 мм

T = 2 мм

B =150 мм

H = 10 мм

Модуль упругости алюминия

E = 0.72 ·10⁵ МПа

Коэффициент Пуассона алюминия

Mu = 0,25

Модуль упругости

дерева

E = 1 ·10⁴ МПа

Коэффициент Пуассона дерева

Mu = 0,4

Картинка

Описание действий

Текст программы

На данном этапе выбираем тип анализа. Требуемый тип “Structural”.

4. Двойной клик по пиктограмме «Preferences»

5. Тип анализа “Structural”

6. OK

KEYW,PR_SET,1

KEYW,PR_STRUC,1

KEYW,PR_THERM,0

KEYW,PR_FLUID,0

KEYW,PR_ELMAG,0

KEYW,MAGNOD,0

KEYW,MAGEDG,0

KEYW,MAGHFE,0

KEYW,MAGELC,0

KEYW,PR_MULTI,0

KEYW,PR_CFD,0

Задаем в параметрической форме значения требуемых величин из условия задачи:

L = 2000

C=800

A=600

D= 30

T=2

B=150

H=10

E1=0.72e5 MU1=0.25

E2=1e4 MU2=0.4

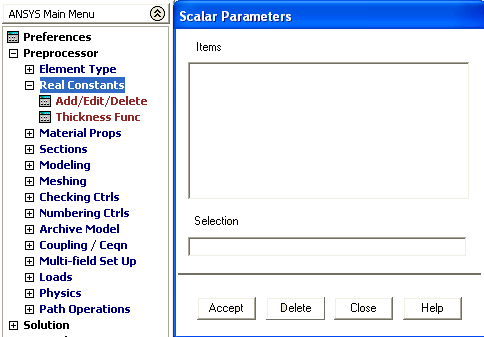

7. Parameters >Scalar parameters>

8. Задать значение переменной.

9. Accept.

10. Задать значение следующей переменной.

11. ...

12. Close.

/PREP7

*SET,l,2000

*SET,c,800

*SET,a,600

*SET,d,30

*SET,t,2

*SET,b,150

*SET,h,10

*SET,E1,0.72e5

*SET,MU1,0.25

*SET,E2,1e4

*SET,MU2,0.4

Выбираем конечные элементы Pipe 16 и Beam 4

5. Preprocessor >Element type >Add/Edit/Delete

6. Add

7. Выбрать Beam > 3D elastic 4

8. Apply

9. Выбрать Pipe > Elast straight16

10. Ok

ET,1,BEAM4

ET,2,PIPE16

6. Preprocessor >Real Constants > Add/Edit/Delete

7. Add.

8. Выбираем Pipe16.

9. В поле OD пишем D.

10. В поле TKWALL пишем T

11. Ok

R,1,D,T, , , , ,

RMORE, , , , , , ,

RMORE, ,
