1.2 Задание параметров

Задаем в параметрической форме значения требуемых величин из условия задачи:

P = 1000 Н

E = 2.e5 МПа

MU = 0.3

25. Parameters >Scalar parameters>

26. Задать значение переменной.

27. Accept.

28. Задать значение следующей переменной.

29. ...

30. Close.

/PREP7

*SET,P,1000

*SET,E,2e5

*SET,mu,0.3

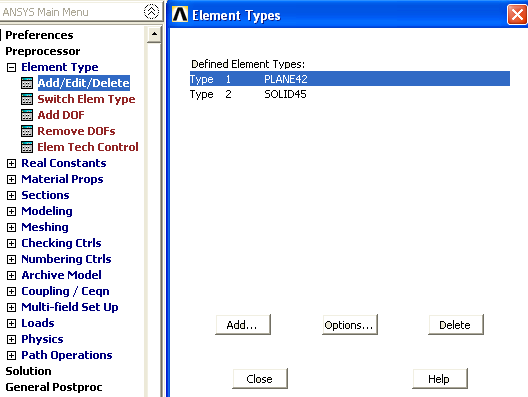

Выбираем конечные элементы Plane 42 и Solid 45.

23. Preprocessor >Element type >Add/Edit/Delete

24. Add

25. Выбрать Solid > Quad 4node 42

26. Ok

27. Выбрать Solid > Brick 8node 45

28. Ok

ET,1,PLANE42

ET,2,SOLID45

Выбираем модель материала. Модель линейная, эластичная, изотропная.

Модуль упругости E, коэффициент Пуассона MU.

25. Preprocessor > Material props > Material models >

26. Structural > Liner > Isotropic

27. Определяем параметры Ex: E PRXY: MU

28. Ok

MPTEMP,,,,,,,,

MPTEMP,1,0

MPDATA,EX,1,,E

MPDATA,PRXY,1,,Mu

1. Строим точки (keypoints)

Строим узлы:

21. Preprocessor > Modeling > Create > Keypoints > In Active CS

22. Cтроим точки c координатами (0;0;0) и (13.9;0;0)

23. Переходим в цилиндрическую систему координат: Workplace->Change Active CS> Global Cylindrical

24. Preprocessor > Modeling > Copy > Keypoints Выбираем

узел 2> В поле KGEN ставим число копий (6 штук) и в поле DY ставим 60 (в полярной С.К. это 60 градусов )

25. Preprocessor > Modeling > Copy > Keypoints Выбираем

узел 2> В поле KGEN ставим число копий 2 и в поле DX ставим 6.1

26. Preprocessor > Modeling > Copy > Keypoints Выбираем

узел 8> В поле KGEN ставим число копий 6 и в поле DY ставим 60

27. Переходим в декартову систему координат: Workplace->Change Active CS> Global Cartesian

28. Cтроим точки c координатами (0;0;120) (0;20;120) (0;20;140) и (0;80;140)

K,1,0,0,0,

K,2,13.9,0,0,

CSYS,1

FITEM,3,2

KGEN,6,P51X, , , ,60, , ,0

FITEM,3,2

KGEN,2,P51X, , ,6.1, , , ,0

FITEM,3,8

KGEN,6,P51X, , , ,60, , ,0

CSYS,0

K,14,0,0,120,

K,15,0,20,120,

K,16,0,20,140,

K,17,0,80,140,

K,18,0,0,15,

2. Строим линии

Строим прямые линии:

20. Preprocessor > Modeling > Create >Lines >Lines> Straight Line

Строим arc-линию:

9. Preprocessor > Modeling > Create >Lines >Arcs> By End KPs & Radius

LSTR, 1, 3

LSTR, 1, 4

LSTR, 1, 5

LSTR, 1, 6

LSTR, 1, 7

LSTR, 1, 2

LSTR, 3, 9

LSTR, 4, 10

LSTR, 5, 11

LSTR, 6, 12

LSTR, 7, 13

LSTR, 2, 8

LSTR, 5, 4

LSTR, 4, 3

LSTR, 3, 2

LSTR, 2, 7

LSTR, 7, 6

LSTR, 6, 5

LSTR, 1, 14

LSTR, 16, 17

LARC,10,11,1,20,

LARC,11,12,1,20,

LARC,12,13,1,20,

LARC,13,8,1,20,

LARC,8,9,1,20,

LARC,9,10,1,20,

LARC,14,16,15,20,

3. Разбиение на конечные элементы

3. Строим области Area (всего 12 областей):

4. Preprocessor > Modeling > Create > Areas > Arbitrary> By Lines

5. Последовательно указываем линии, между которыми хотим получить элемент.

6. Preprocessor > Modeling > MeshTool

C помощью кнопки SET возле Lines устанавливаем число разбиений всех линий: Выбираем линию > Apply > В поле No. of element divisions (NDIV) пишем число точек разбиения линии

7. Preprocessor > Modeling > MeshTool

8. В поле Mesh выбираем Areas, тип элементов (shape): четырехугольный (Quad), разбивка: привязанная (Mapped).

9. Нажимаем Mesh и выбираем область разбивки.

10. Ok.

FLST,2,4,4

FITEM,2,17

FITEM,2,7

FITEM,2,24

FITEM,2,12

AL,P51X

FLST,2,4,4

FITEM,2,12

FITEM,2,25

FITEM,2,16

FITEM,2,11

AL,P51X

FLST,2,4,4

FITEM,2,11

FITEM,2,15

FITEM,2,10

FITEM,2,26

AL,P51X

FLST,2,4,4

FITEM,2,10

FITEM,2,14

FITEM,2,9

FITEM,2,27

AL,P51X

FLST,2,4,4

FITEM,2,9

FITEM,2,13

FITEM,2,8

FITEM,2,22

AL,P51X

FLST,2,3,4

FITEM,2,24

FITEM,2,1

FITEM,2,6

AL,P51X

FLST,2,3,4

FITEM,2,25

FITEM,2,6

FITEM,2,5

AL,P51X

FLST,2,3,4

FITEM,2,26

FITEM,2,5

FITEM,2,4

AL,P51X

FLST,2,3,4

FITEM,2,4

FITEM,2,27

FITEM,2,3

AL,P51X

FLST,2,3,4

FITEM,2,3

FITEM,2,22

FITEM,2,2

AL,P51X

FLST,2,3,4

FITEM,2,1

FITEM,2,2

FITEM,2,23

AL,P51X

FLST,2,4,4

FITEM,2,8

FITEM,2,18

FITEM,2,7

FITEM,2,23

AL,P51X

FLST,5,12,5,ORDE,2

FITEM,5,1

FITEM,5,-12

CM,_Y,AREA

ASEL, , , ,P51X

CM,_Y1,AREA

CHKMSH,'AREA'

CMSEL,S,_Y

AMESH,_Y1

CMDELE,_Y

CMDELE,_Y1

CMDELE,_Y2

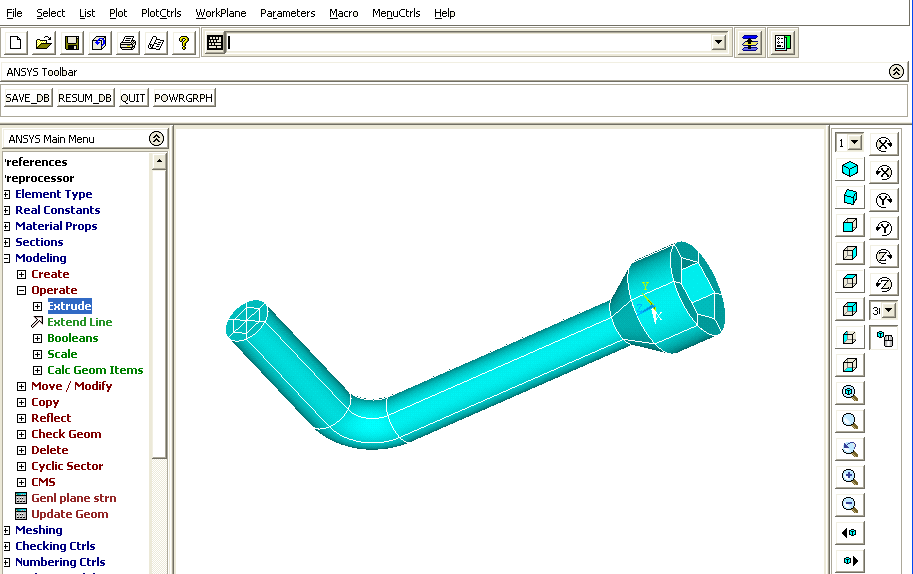

4. Получение полной геометрии ключа

1. Preprocessor > Modeling >Operate > Extrude > Elem Ext Opt и в поле Element Type Number выбираем элемент Solid45

В поле VAL1 набираем 10

2. Preprocessor > Modeling >Operate > Extrude > Areas> By XYZ Offset

Выбираем 6 внешних областей> Apply> В поле DZ пишем -20.

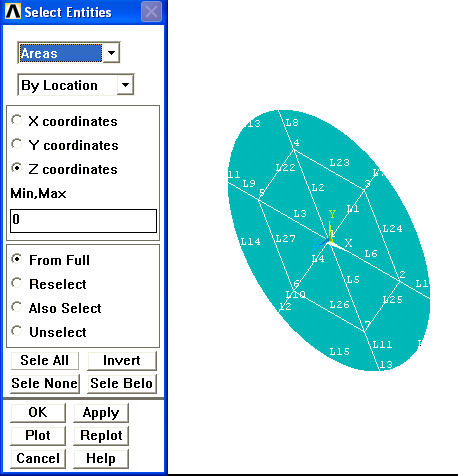

3. Выбираем области с координатой z=0;

Select> Entities> Выбираем: Areas, By Location, Z coordinates, нажимаем Apply> Plot

4. Preprocessor > Modeling >Operate > Extrude > Areas> By XYZ Offset

Выбираем 12 областей (z=0)> Apply> В поле DZ пишем 15, в полях RX и RY пишем 0.5

5. Выбираем области с координатой z=15;

6. Preprocessor > Modeling >Operate > Extrude > Areas> By Lines

Протягиваем вдоль линий, изображающих ручку ключа.

FLST,2,6,5,ORDE,2

FITEM,2,1

FITEM,2,-6

VEXT,P51X, , ,0,0,-20,,,,

ASEL,S,LOC,Z,0

FLST,2,12,5,ORDE,2

FITEM,2,1

FITEM,2,-12

VEXT,P51X, , ,0,0,15,0.5,0.5,,

ASEL,S,LOC,Z,15

FLST,2,12,5,ORDE,12

FITEM,2,37

FITEM,2,42

FITEM,2,46

FITEM,2,50

FITEM,2,54

FITEM,2,58

FITEM,2,61

FITEM,2,64

FITEM,2,66

FITEM,2,68

FITEM,2,70

FITEM,2,72

LPLOT

FLST,8,3,4

FITEM,8,19

FITEM,8,21

FITEM,8,20

VDRAG,P51X, , , , , ,P51X
