Министерство высшего и среднего специального образования Российской Федерации
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени Н. Э. БАУМАНА
Методические указания к лабораторным работам по курсу: «Вычислительная механика»
6 Семестр
доктор технических наук, профессор Гаврюшин Сергей Сергеевич
Содержание.
-
№ работы
Название лабораторной работы
Страница
1
Лабораторная работа №1 «Расчет ферменной конструкции»
2
2
Лабораторная работа №2 «Расчет лестничной конструкции»
11
3
Лабораторная работа №3 «Расчет кронштейна»
23
4
Лабораторная работа №4 «Расчет неравномерно нагретого вращающегося диска»
34
5
Лабораторная работа №2 «Расчет баллонного ключа»
45
Лабораторная работа №1 «Расчет ферменной конструкции»

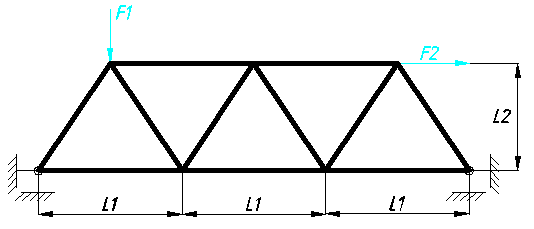

Постановка задачи:
Длина |
L1 = 2 м |
Длина |
L2=1.5 м |
Площадь поперечного сечения |
A= 0,002 м2 |
Сила |
F1=10000 Н |
Сила |
F2=20000 Н |
Модуль упругости |
E = 2 ·1011 Па |
Коэффициент Пуассона |
Mu = 0,25 |
2
Рис. 2.

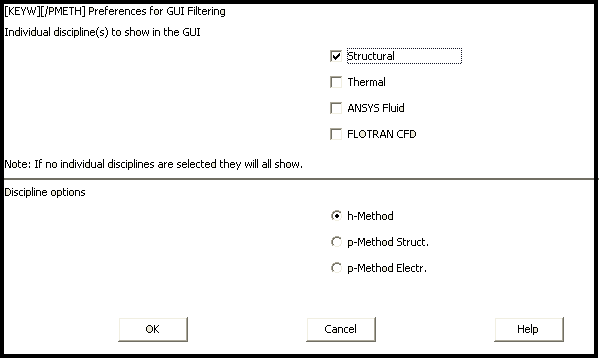

2.1 Выбор типа анализа
Картинка |
Описание действий |
Текст программы |
На данном этапе выбираем тип анализа. Требуемый тип “Structural”. |
|
KEYW,PR_SET,1 KEYW,PR_STRUC,1 KEYW,PR_THERM,0 KEYW,PR_FLUID,0 KEYW,PR_ELMAG,0 KEYW,MAGNOD,0 KEYW,MAGEDG,0 KEYW,MAGHFE,0 KEYW,MAGELC,0 KEYW,PR_MULTI,0 KEYW,PR_CFD,0 |

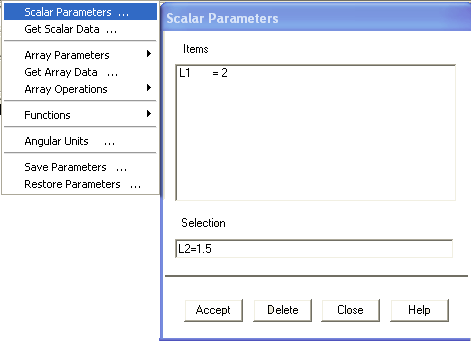

2.2 Задание параметров
Задаем в параметрической форме значения требуемых величин из условия задачи:
L1 = 2 L2 = 1.5 E = 2.e11 MU = 0.25 A = 0.002 F1= 1.e4 F2=2.e4
|
|
/PREP7 *SET,L1,2 *SET,L2,1.5 *SET,E,2e11 *SET,Mu,0.25 *SET,f1,10000 *SET,f2,20000 *SET,a,0.002 |

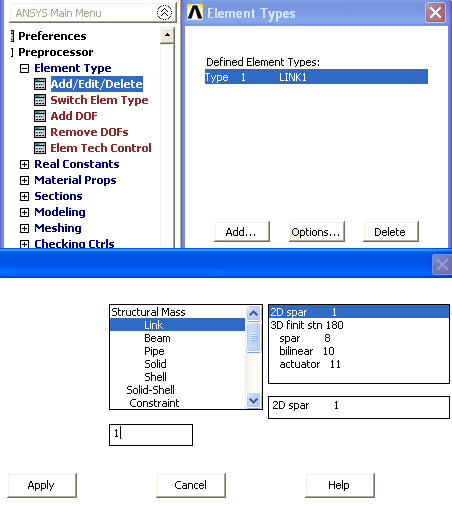

2.3 Выбор конечного элемента
Выбираем конечный элемент Link 2D spar1.
|
|
ET,1,LINK1
|
