8.Обоснование выбора используемого оборудования
В курсовом проекте я использовала оборудование марки TP-link, Cisco и др., а именно:
Коммутатор Cisco Catalyst 3560G-48TS – 4шт.
Маршрутизатор Tp-Link TL-R4299G – 1шт.
Напольный шкаф, WT-2041A-18U-600X800-B – 1шт.
Патч-панель высокой плотности 19", 1U, 48хRJ-45, категория 5e, Dual IDC PPHD-19-48-8P8C-C5e-110D – 4шт.
Патч-панель TRENDnet <TC-P24C5E> – 1 шт.
Источник бесперебойного питания
Выбранное оборудование поддерживает необходимые стандарты, выполняет все требования заказчика и является одним из наиболее выгодных решений исходя из цен оборудования.
1. Коммутатор Cisco Catalyst 3560g-48ts

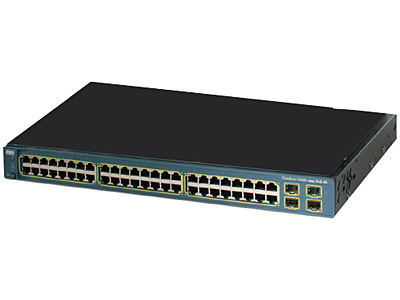

Рисунок 8. Cisco Catalyst 3560G-48TS
Порты: 48 x Ethernet 10/100/1000BaseT • RJ-45 (базовый порт) 4 x GBIC • SFP (uplink) console port • RJ-45 |
|
Монтаж:
Монтируемый в шкаф-стойку корпус 19’’ - 4 отсека для сменных модулей (свободны) - высота в стойке: 1U
Память:
DRAM - 128 МБ флэш - 32 МБ |
|
|
|
Протоколы удаленного управления: |
- SNMP 1.0 - SNMP 2.0 - SNMP 3.0 - Telnet |
Базы данных сетевого управления: |
- Bridge MIB - Entity MIB - Ethernet MIB - IGMP MIB - RMON MIB - RMON2 MIB |
Пропускная способность: 32 Гбит/сек. |
|
Общие протоколы:
- IEEE 802.1D (Transparent Bridging) - IEEE 802.1p (Prioritizing) - IEEE 802.1s - IEEE 802.1w (Rapid Convergence Spanning Tree) - IEEE 802.1X - IEEE 802.3 (Ethernet) - IEEE 802.3ab (TP Gigabit Ethernet) - IEEE 802.3ad (Link Aggregation) - IEEE 802.3u (Fast Ethernet) - IEEE 802.3x (Flow Control) - IEEE 802.3z (Gigabit Ethernet)
Потребляемая мощность: 160 Вт (максимум)
Минимальный размер (В x Ш x Г)
44,5 x 4,4 x 40,9 см
Вес 6,4 кг.
2. Маршрутизатор Tp-Link tl-r4299g

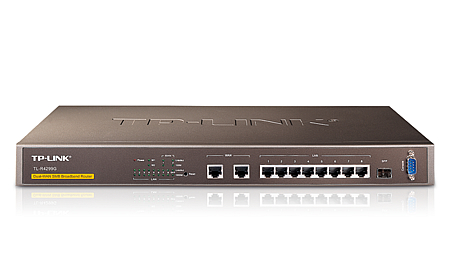

Рисунок 9. Tp-Link TL-R4299G
Описание:
L-R4299G – это гигабитный Ethernet маршрутизатор, разработанный для использования в малых и средних офисах. Устройство поддерживает технологию Multi-WAN, что позволяет вам пользоваться услугами сразу нескольких провайдеров. TL-R4299G обеспечит вам высокопродуктивную современную сеть и надежное Ethernet соединение.
Порты:
2 10/100 Мбит/с порта WAN, 8 10/100/1000 Мбит/с портов LAN (Автоматическое определение /Auto MDI/MDIX), 1 1000 Мбит/с независимый порт SFP 1 консольный порт
Протоколы и стандарты:
IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3x, 802.1x, TCP/IP, DHCP, ICMP, NAT, PPPoE, SNTP, HTTP, DNS
Размеры (ШхДхВ) - 440*220*44 мм
3. Напольный шкаф, wt-2041a-18u-600x800-b

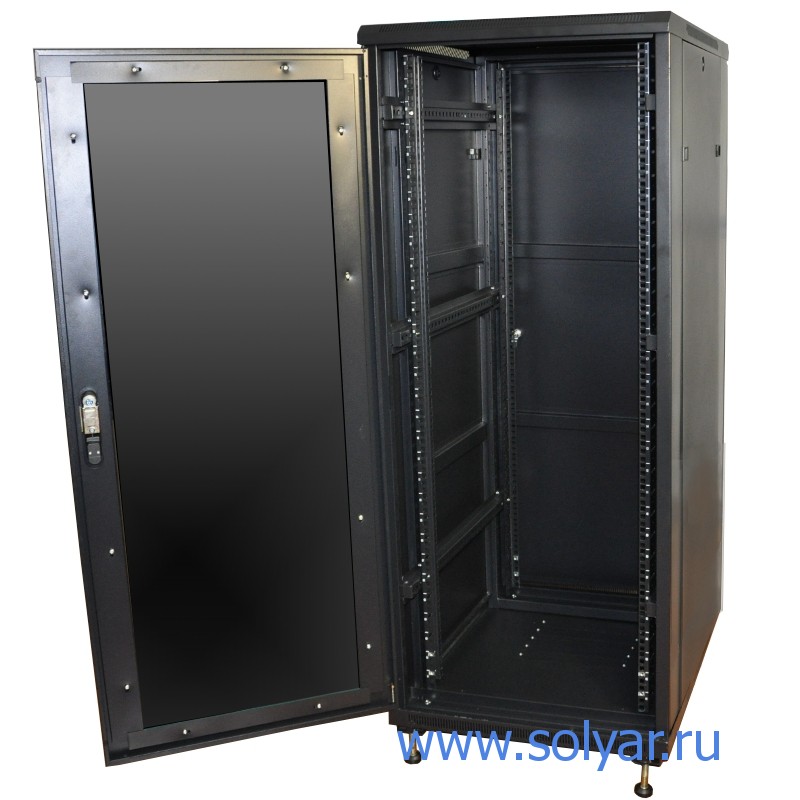

Рисунок 10. WT-2041A-18U-600X800-B
Размеры мм: 600х800
Вместимость: 18U
Плоская упаковка: шкаф поставляется в разборном виде и упакован в 2 или 3 коробки.
Толщина стали:
Крепежные рельсы, рамка двери - 1,5 мм
Остальные части - 1,2 мм
Материал: сталь холодной обкатки
Ударопрочное стекло на двери
4 шт. и устройств для регулировки
2 предустановленные полки
2 или 4 шт. вентиляторов
Цвет: черный
