Металлоконструкция схемы «г»
Металлоконструкция схемы «Г» (см. рис. 1.11) представляет собой плиты и короба перекрытия на отметке 35,5 м, которые служат биологической защитой ЦЗ от ионизирующих излучений верхних коммуникаций реактора.
Нижняя часть схемы, толщиной 70 см, выполнена в виде металлических коробов из стали 10ХСНД,, заполненных смесью из серпентинитовой гали (14% по массе) и стальной дроби (86%).
Верхняя часть схемы выполнена из плит углеродистой стали толщиной 10 см, облицованных со стороны ЦЗ коррозионно-стойкой листовой сталью 0Х18Н10Т толщиной 5 мм. Балки и короба схемы имеют дыхательные болты М-24 для сообщения засыпки с атмосферой и исключения образования в засыпке гремучего газа.

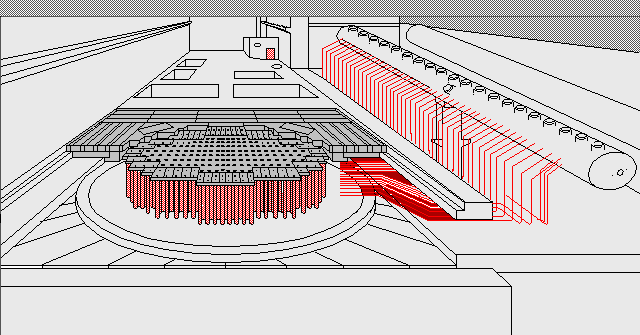

Рис. 1.11. Металлоконструкция схемы «Г» и плитный настил
Проемы над каналами пусковых и рабочих ионизационных камер имеют съемные плиты. В пространстве между коробами и плитами размещены кабели идущих от сервоприводов КСУЗ, ДКЭ, КД, ПИК, РИК, от термопар расположенных в кладке, опорных и защитных плитах и отсеках МК схемы «Л» и дренажные трубы схемы «Г». Наружные поверхности балок и коробов схемы металлизированы алюмосиликатным покрытием 0,150,25 мм в два слоя.
Металлоконструкция схемы «Г» работает в окружающей среде с относительной влажностью до 80%. Температура балок и коробов достигает до 250 °С, стальных плит до 100 °С, облицовки до 50 °С.
Плитный настил
Плитный настил служит биозащитой ЦЗ от ионизирующих излучений коммуникаций верха реактора и ТВС при извлечении ее из ТК, а также является тепловой защитой ЦЗ. Верхние блоки настила образуют пол ЦЗ в районе расположения каналов. Плитный настил состоит из верхней съемной части и нижней стационарной части, которые опираются на тракты ТК и КОО.
Верхние блоки выполнены индивидуально для каждого тракта, нижние укрупнены и каждый опирается на 3 стояка.
Блоки настила заполнены серпентинитовым бетоном и для придания прочности углы блоков и верхние торцы облицованы сталью 08Х18Н10Т.
Над исполнительными механизмами СУЗ в плитном настиле расположены крышки, которые легко снимаются при необходимости замены исполнительных механизмов СУЗ или отдельных узлов, а также при необходимости ручного подъема стержней СУЗ.
Пространство между верхними и нижними блоками настила используется для разводки кабелей сервоприводов СУЗ, ДКЭ и температурных каналов.
Проектом предусмотрена вентиляция плитного настила. Из ЦЗ через зазоры плитного настила в помещение верхних коммуникаций реактора засасывается воздух, который охлаждает плитный настил, устраняет попадание радиоактивных выбросов в ЦЗ и сбрасывается в вентиляционный короб, расположенный под МК схемы «Г».
Условия работы:
окружающая среда воздух принудительной вытяжной вентиляции (G=40 м3/ч);
температура низа настила до 250°С, верхней поверхности настила до 40 °С.
Металлоконструкция схемы «э»
Металлоконструкция схемы «Э» является дополнительной биологической защитой помещений НВК, устанавливается над проемами нижних коммуникаций реактора и выполнена в виде стальных плит толщиной 100 мм.
Условия работы МК:
температура плит до 270 °С;
окружающая среда воздух с относительной влажностью 80%.
