Металлоконструкции реактора рбмк-1000
Реактор размещен в бетонной шахте квадратного сечения размером 216216255 м. На рисунках 1.3 и 1.4 показаны металлоконструкции реактора РБМК-1000, которые расположены в бетонной шахте.
По обе стороны ЦЗ симметрично вертикальной плоскости проходящей через центр реактора и направленной в сторону БВ расположены помещения основного оборудования петель ГЦН БС шахты опускных трубопроводов помещения коллекторов ГЦН.
Над сепараторами размещены паровые коллекторы. Под плитным настилом расположены коммуникации трубопроводов ПВК.
Трубопроводы НВК размещены в помещениях РГК и под схемой «ОР».
Передача усилий от веса внутренних узлов, сборок и коммуникаций реактора на бетон, а также герметизация внутренней полости реактора осуществляется с помощью сварных МК, одновременно выполняющих роль биологической защиты. К металлоконструкциям относятся следующие конструктивные элементы: Схемы «С», «ОР», «КЖ», «Л» и «Д», «Е», «Г», плитный настил, «Э». Все перечисленные схемы представлены на продольном разрезе реактора (см. на рис. 1.4).
Металлоконструкция схемы «с»
Металлоконструкция схемы «С» (см. рис. 1.5) является основной опорной металлоконструкцией для схемы «ОР». Выполнена в виде креста из двух плит высотой 5,3 м, усиленных вертикальными ребрами жесткости. Передает вес от нижней металлоконструкции схемы «ОР», графитовой кладки и НВК на закладные части крестообразной фундаментной плиты из жаропрочного железобетона на отметке +11,21 м.
Две отдельно стоящие стойки служат опорами боковой биологической защиты.

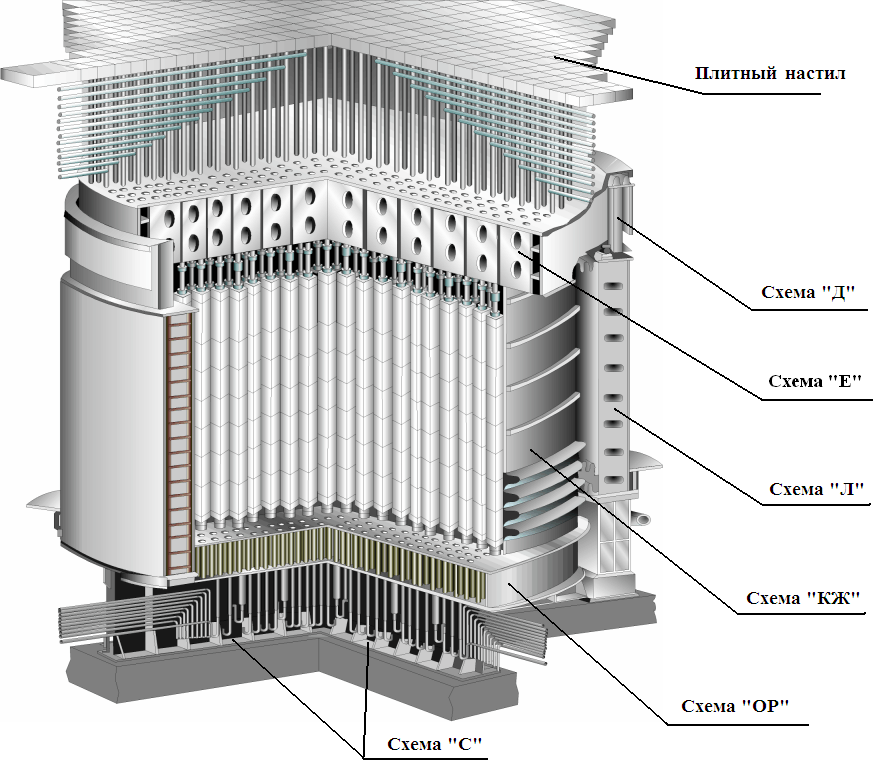

Рис. 1.3. Реактор РБМК-1000
Рис. 1.4. Продольный разрез реактора РБМК-1000

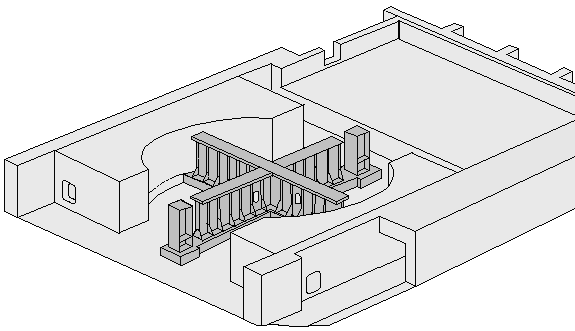

Рис. 1.5. Металлоконструкция схемы «С»
Схема «С» собирается с помощью фланцевых болтовых соединений из балок-стоек высотой 5 м, расположенных по двум взаимно перпендикулярным плоскостям в виде креста.
Верхняя часть схемы «С» имеет выступы и подогнана по поверхности контакта с нижней плитой схемы «ОР».
Все детали изготовлены из стали 10ХСНД, поверхности металлизированы алюминием (0,150,25 мм.) и окрашиваются органосиликатным покрытием.
Окружающая среда – воздух с относительной влажностью до 80%, и температурой до 270°С.
Металлоконструкция схемы «ор»
Металлоконструкция схемы «ОР» (см. рис. 1.6) выполнена в виде барабана диаметром 14,5 м и высотой 2 м, собрана из трубных плит и обечайки. Служит опорой для графитовой кладки, схемы «КЖ» и коммуникаций низа реактора, является нижней биологической защитой реактора. Ребра жесткости образующие центральный крест совпадают с аналогичными ребрами МК схемы «С».
Рис. 1.6. Металлоконструкция схемы «ОР»
Металлоконструкция схемы «ОР» соединена с корпусом боковой биозащиты двумя (верхним и нижним) сильфонными компенсаторами, обеспечивающими компенсацию температурных расширений конструкций и герметичность N2-Не и N2 полостей.
В МК схемы «ОР» расположены :
нижние тракты технологических и специальных каналов;
гильзы термопар МК;
трубы подвода азотно-гелиевой смеси во внутреннюю полость реактора;
трубы отвода ПГС из полости реактора;
дренажные трубы с верхней плиты;
трубы подвода и отвода N2 из внутренней полости МК схемы "ОР".
Все детали МК схемы «ОР» изготовлены из стали 10ХСНД.
Условия работы МК:
температура нижней плиты до 270 °С;
температура верхней плиты до 350 °С с местным нагревом до 380 °С;
окружающая среда для нижней плиты воздух с относительной влажностью до 80%, для верхней плиты – N2 -Не смесь.
