Лабораторная работа № 4
Тема: «Исследование трёхфазной цепи при соединении потребителей «Звездой»»
Цель работы: исследовать соотношение между линейными и фазными напряжениями и токами, роль нулевого провода.
Таблица 9 -Технические данные приборов
№ |
Наименование приборов |
Обознач. прибора |
Система |
Класс точности |
Предел измерения |
Цена деления |
Тип |
1 |
|
|
|
|
|
|
У |
2 |
|
|
|
|
|
|
У |

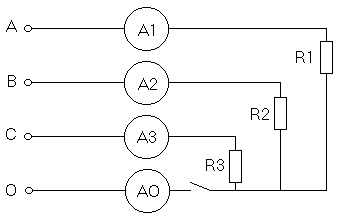

Рисунок 5 - Электрическая схема соединения потребителя звездой
Порядок выполнения работы:
Собрать электрическую схему (рисунок 5) и дать проверить её преподавателю.
При присоединённом нейтральном проводе (тумблер SA2 разомкнут) установить равномерную нагрузку фаз, измерить фазные и линейные напряжения, напряжение U0 между точками 0 и 0 и линейные токи. Вычислить фазные мощности Ра, Рв, Рс.
При отсоединённом нейтральном проводе, оставляя величину сопротивления в фазах А и В неизменными, изменять нагрузку в фазе С. Измерить фазные и линейные напряжения и линейные токи при различных значениях сопротивления фазы С, включая случаи, когда сопротивление фазы С равно 0 (короткое замыкание фазы) и бесконечности (холостой ход фазы). Вычислить фазные мощности.
Показания приборов и результаты расчётов записать в таблицу 10.
Присоединить нейтральный провод (замкнув SA2), измерить фазные и линейные напряжения, линейные токи и ток в нейтральном проводе при различных сопротивлениях фазы С, исключая случаи короткого замыкания фазы С. Вычислить фазные мощности показания приборов и результаты расчётов записать в таблицу 10. Построить векторную диаграмму для одного из опытов пункта 3.
Сделать выводы и оформить отчёт, ответить на контрольные вопросы.
Таблица 10 - Измерения и вычисления
-
№
Нагрузка
Измерить
Вычислить
UA
UB
UC
UAB
UBC
UCA
I0
Ia
IB
IC
PA
PB
PC
P
B
B
B
B
B
B
A
A
A
A
Вт
Вт
Вт
Вт
1
ZA=100 Ом
ZB=100 Ом
ZC=100 Ом
2
ZA=100 Ом
ZB=100 Ом
ZC=150 Ом
3
ZA=100 Ом
ZB=100 Ом
ZC=∞
Формулы для расчёта:
1
.
UЛ
= 3
· UФ
–
соотношения между линейными и фазовыми
напряжениями и токами.
IЛ = IФ
2. Р = UФ IФ cosγ- активная мощность одной фазы.
Вывод:
Контрольные вопросы:
Что представляет собой трёхфазная симметричная система ЭДС?
Объясните роль нулевого провода при соединении «звездой».
Какое соотношение между линейными и фазными токами и напряжениями при соединении «звездой»?
Объясните построение полученных векторных диаграмм напряжения.
