Лабораторная работа № 3

Тема: «Исследование неразветвленной цепи с R, L, C. Резонанс напряжений. Исследование разветвленной цепи с R, L, C. Резонанс токов»

Цель работы: Изучить условия и параметры резонанса напряжений. Научиться производить резонанс тока в электрической цепи переменного тока. Изучить условия резонанса тока на практике.

Таблица 6 - Технические данные приборов

№	Наименование приборов	Обознач. прибора	Класс точности	Предел измерения	Цена деления	Тип
1						У
2						У
3						У

I. Исследование неразветвленной цепи с r, l, c. Резонанс напряжений

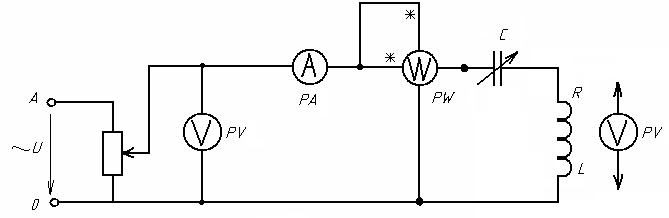

Рисунок 3 - Электрическая схема последовательного соединения R,L,C.

Порядок выполнения работы:

1. Определить расположение приборов на рабочем столе.

2. Собрать электрическую схему (Рисунок 3)

3. Определить цену деления приборов.

4. Предъявить схему для проверки преподавателю.

5. Включить автомат переменного тока, установить при помощи реостата заданное напряжение и удерживать его в течение работы постоянным.

6. Записать показания приборов при пяти значениях емкостей в таблицу 7, из них:

Два значения φ<0

Одно значение φ=0

Два значения φ>0

7. По полученным данным построить графики зависимости:

U_c=f(X_c); U_L=f(X_c); Q= f(X_c); P= f(X_c); I= f(X_c); U_a= f(X_c);

cos φ= f(X_c); на миллиметровой бумаге.

7. Сделать вывод о проделанной работе.

8. Ответить на контрольные вопросы.

Таблица 7 - Измерения и вычисления

№

U

I

Uk

UL

Uc

P

Zц

Zk

Rk

Xk

Xc

Ua

C

QL

Qc

Q

S

c o s φ

φ

В

А

В

Вт

Ом

В

мкф

вар

ВА

1

2

3

4

5

Расчётные формулы:

Z_k=U_k/I ; U_L=I R_k ; U_a=I R_k ; X_C=U_C/I ; Z_C=U/I ; Q_L=U_L I ; Q_C=U_C I

S=U I ; cosφ=P/S ; X=X_L-X_C ; tgφ=X/R

II. Исследование разветвленной цепи с R, L, C. Резонанс токов

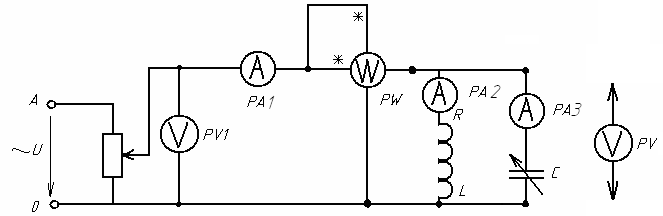

Рисунок 4-Электрическая схема параллельного соединения R,L,C.

Порядок выполнения работы:
