Ход работы:
Краткая теория
Сложная электрическая цепь –
Рассчитать электрическую цепь -
Законы Кирхгофа (определение, формула, пример):
Методы расчета сложной электрической цепи (обьяснить2-3 из методов):
Практическая часть
Таблица 1.ЭИП
|
|
||||||
№ |
Наименование прибора |
Знак системы |
Система |
Номинальное значение |
Цена деления |
Класс точности |
|
1 |
Миллиампер-метр |
|
|
|
|
|
|
2 |
Вольтметр
|
|
|
|
|
|

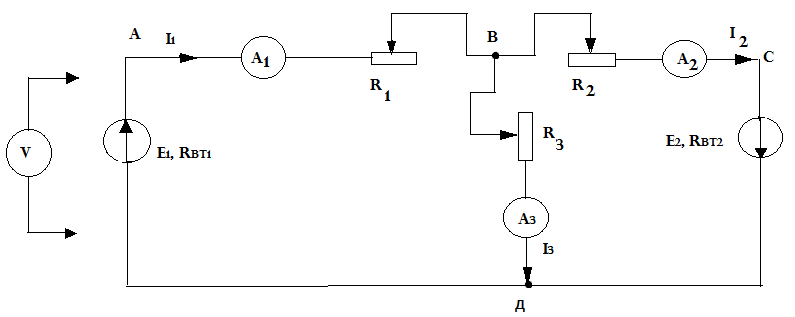

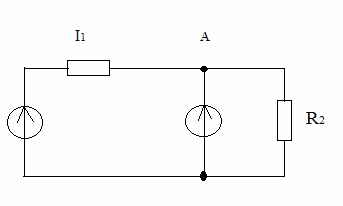

Собрать схему и показать преподавателю для проверки.
Сделать 2 опыта при разных значениях. Измерить точки и напряжения указанные в таблице 2.
Измерить Э.Д.С. источников при отключенной нагрузке и записать результаты в таблицу 2.
2.Таблица измерений 2.
№ |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
Расчёты:
1.Вычислить сопротивление внешних участков цепи:
R4 = UАВ/I1=
R5 = UВД /I 3=
R6 = UBC / I 2=
2. Проверить выполнение I закона Кирхгофа:
I2 + I3 =
I1=
3.Проверить выполнение 2 закона Кирхгофа (для трех контуров цепи):
Е1 р=I1R ВТ1 + UАВ + UВД =
Е1пр=
Е2 р=UBC + I2RBT 2 -UВД =
Е2пр=
(Е 1+Е2)р = I1R ВТ1 + UАВ + UBC + I2 RBT2 =
(Е 1+Е2)пр =
4.Вычислить внутреннее сопротивление источника:
RBT1 = Е1 – UАД / I1
RBT2 = Е2 - UCД / I2
5.Результаты вычислений записать в таблицу 3.
Таблица 3.
Вычислено |
|||||||||
№ опыта |
R4, Ом |
R5, Ом |
R6, Ом |
I3, мА |
RBT1, Ом |
RBT2, Ом |
E1, В |
E2, В |
(E1–E2), В |
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
Вывод:
1. Закрепил знания темы
2. Повторил умения
3.Законы Кирхгофа
с ТБ ознакомлен:…………..
Цель работы:
1. Повторить тему: «Постоянное магнитное поле. Характеристики магнитного поля»
2. Повторить умения собирать электрические цепи, подключение ЭИП, умения рассчитать магнитную индукцию и напряженность магнитного поля.
3. Исследовать постоянное магнитное поле на оси катушек с помощью датчика Холла, измерить магнитную индукцию в различных точках на оси цилиндри-ческой катушки и построить график её изменения вдоль оси.
Оборудование:
1. Миниблок «Тесламетр» (±15 В)
2.Миллиамперметр (~200мА).
3. Вольтметр(~200мВ).
4. Катушка (ω=300).
5. Штыри.
6. БНГ (Блок Генераторов Напряжения)
7. Соединительные провода.
