Ходработы:

1. Краткая теория

рис.1 Схема ЛЭП

1.Расчет потери напряжения в проводах: 2 Расчет допустимой потери напряжения:

3. Расчет сечения проводов (двухпроводной линии) по допустимой потере напряжения:

4. КПД линии электропередачи (%):

5.Сопротивление проводов линии:

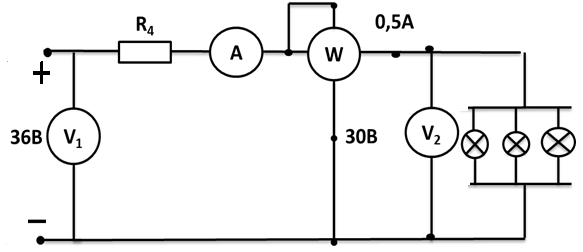

Рис.2 Схема цепи

2. Практическая часть

Tаблица 1.ЭИП

№	Наименование Прибора	Знак системы	Система	Род тока	Номинальное значение	Цена деления	Класс точности
1	Миллиампер-метр (2А)
2	Вольтметр (200В)
3	Ваттметр

1.Собрать схему по рис. 2, показать преподавателю для проверки.

2.Изменяя число ламп, измерить напряжение в начале линии (на источнике) U₁, напряжение в конце линии (на приемнике)U₂; мощность приемника P₂ при различных значениях тока нагрузкиI.Результаты измерения занести в таблицу 2.

Таблица 2.

N опыта измерено					вычислено
	U1	U2	I	P2	U	P P1 ϩ R
	B	B	A	Bт	B	Bт Bт % Oм
1
2
3
4

5

Рассчитать:

1) потерю напряжений в линии U=U₁-U₂

2) мощность потерь в линии

3) передаваемую мощность в начале линии P₁=P₂+

4) КПД линии передачи:

5) сопротивление линии:R_л=

4. На миллиметровой бумаге построить графики зависимости:

U2=f (I); ;

Вывод:

1.Закрепил знание темы

2. Повторил

3. (дать ответ на данные ниже вопросы согласно полученным в экспериментах данным):

а) от чего зависит потеря напряжения в линии?
б) как зависит напряжение на приемнике от нагрузки?
в) как зависит КПД линии от нагрузки?

c ТБ ознакомлен:…………..

Цель работы:

1. Закрепить знания темы: “ Расчёт сложной электрической цепи. Законы Кирхгофа”.

2. Повторить умения сборки электрической цепи, подключение ЭИП.

3. Проверить на опыте справедливость законов Кирхгофа.

Оборудование:

1. Два источника постоянного тока (15 В и регулируемого до 15 В),

2. Три резистора

3. Миллиамперметр (200 мА)

4. Вольтметр ( 20В)

5. Соединительные провода.
