9. Структурная схема приборного интерфейса
Соединительные линии и шины являются пассивным элементом интерфейса, а все сигналы вырабатываются в ИФУ ФБ. Сочетание активных цепей ФБ (ИФУ) и шины составляют собственно интерфейс.
Интерфейсные функции контроллером или ФБУ могут быть произвольно распределены между ФБ системы, а также совмещены в конкретных приборах.
ФБП – функциональный блок приемник;
ФБИ – функциональный блок источник;
ФБИП – функциональный блок источник-приемник;
ФБУ – функциональный блок управления (контроллер, микро -ЭВМ);
ИФУ – интерфейсные узлы.
Шина данных (Data bus) передает информацию (данные и адреса) между ФБ по 8-ми линиям, обозначаемых ЛД1…ЛД8 (DIO-data input/output).
Шина управления передачей данных (шина согласования передачи или шина синхронизации) предназначена для согласования готовности источника и контроллера к передаче данных и состоит из 3-х линий:
СД – сопровождение данных, ГП – не готов к приему данных (not ready for data), ДП – данные не приняты.
Шина общего управления служит для передачи управляющих сигналов между контроллером и приборами и состоит из 5-и линий:
УП – управление (внимание), показывает, что по шине данных передается сообщение или команда; ОИ – очистка интерфейса, указывает на установку приборов в исходное состояние, сброс; ЗО – запрос на обслуживание, прибор запрашивает контроллер на связь при завершении измерения; ДУ – разрешение на дистанционное управление; КП – конец передачи.

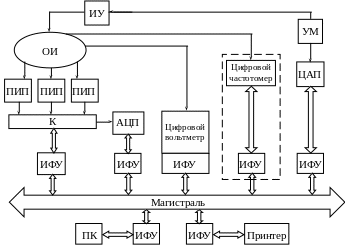

10. Измерительная система с магистралью приборного интерфейса
ИС на базе КОП может быть построена с использованием программируемых и непрограммируемых цифровых измерительных приборов, схемы интерфейса которых (ИФУ) выполняются в двух вариантах:
1. Конструктивно размещенных внутри прибора, с установкой разъёма КОП и переключателя адреса на задней панели прибора.
2. В виде отдельно выполненных интерфейсных модулей ИФУ, подключаемых к серийно выпускаемым цифровым приборам или устройствам. Эти модули являются переходными устройствами (адаптерами) между выходом прибора и входом в магистраль приборного интерфейса.
где ОИ – объект исследования, К – коммутатор, ИУ – исполнительное устройство, УМ – усилитель мощности, ИФУ – интерфейсные узлы.
Принцип работы приборного интерфейса здесь следующий. При появлении информации от источника к приёмнику работа обоих приборов координируется сигналами по линиям шины синхронизации. При этом цикл передачи данных состоит из четырёх фаз:
1. Источник выставляет информационный байт ЛД1…ЛД8 по шине данных. 2. Источник выставляет управляющие сигналы СД и ЗО. 3. Приёмник выставляет ГП, по СД принимает информацию и выставляет ДП. 4. Приёмник готовится к приёму нового байта данных и выставляет ГП.
Адресация приборов осуществляется контроллером по шине данных.
Приборный интерфейс позволяет из непрограммируемых приборов создавать ИС при помощи устройств сопряжения (интерфейсных плат) и микро ЭВМ в качестве контроллера системы.
