Порядок выполнения работы
Собрать электрическую схему, представленную на рис. 15.

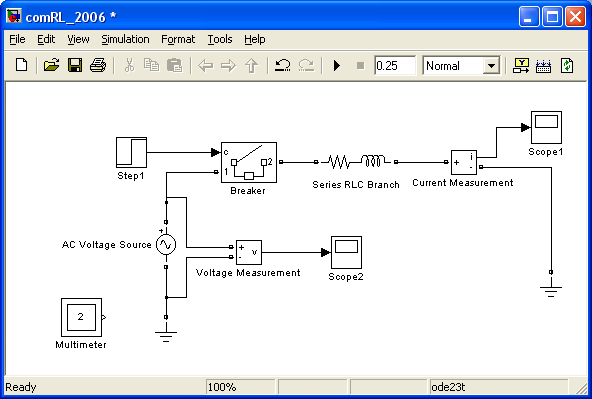

Рис. 15. Исследуемая электрическая схема в системе MATLAB.
Задать параметры моделирования: Stop time 0.25; Solver options: ode15s.
Задать параметры элементов в соответствии с рисунками:

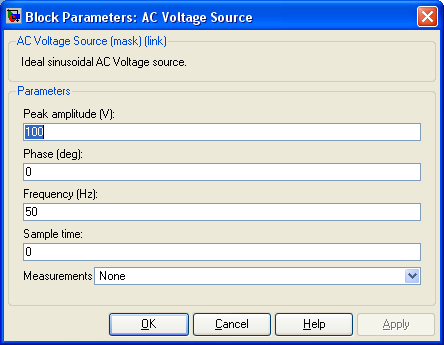

Рис. 16. Окно задания параметров для источника переменного напряжения.

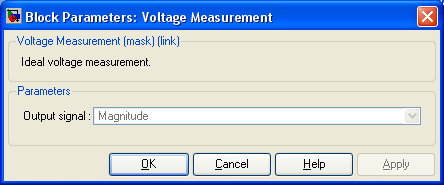

Рис. 17. Окно задания параметров для измерителя напряжения.

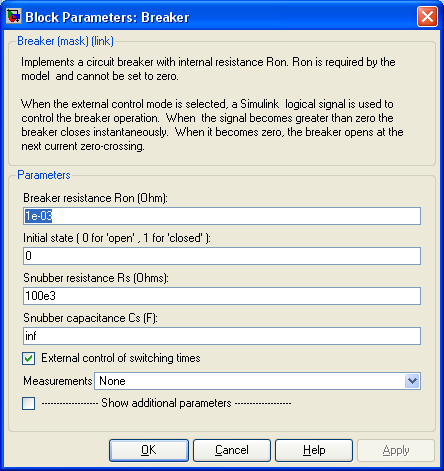

Рис. 18. Окно задания параметров для выключателя.
Параметры R и L для блока Series RLC branch задаются в соответствии с номером варианта по таблице 2.
Рассчитать величину угла сдвига тока относительно напряжения φk.
Рассчитать время включения данной цепи на синусоидальное напряжение, обеспечивающее максимальное значение апериодической составляющей тока.
Полученное время включения (в секундах) необходимо занести в блок Step.
Рис. 19. Окно задания параметров блока Step.
Запустить моделирование с помощью кнопки Start simulation.
Записать и обработать осциллограммы токов и напряжений в схеме.
Рассчитать время включения данной цепи на синусоидальное напряжение, обеспечивающее минимальное (нулевое) значение апериодической составляющей тока. Повторить п. 6-8.
Содержание отчёта
Титульный лист с названием работы и номером варианта;
Цель работы;
Краткие теоретические сведения;
Исходные данные, схема модели, расчётные формулы, осциллограммы токов и напряжений;
Выводы по проделанной работе.
Приложение.
Варианты заданий по лабораторной работе № 1 Таблица 2
№ Вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
L, мГн |
3,18 |
3,5 |
4,0 |
5,0 |
5,5 |
6,18 |
7,0 |
9,0 |
9,5 |
4,0 |
5 |
5,5 |
6,4 |
6,17 |
5,3 |
R, Ом |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
0,2 |
0,6 |
0,4 |
0,5 |
0,7 |
0,3 |
Обработка осциллограмм и схем.
Для сохранения схемы модели и осциллограммы в графический файл необходимо нажать кнопку PrtScr (снимок экрана) на клавиатуре. В буфер обмена Windows будет помещен снимок всего экрана. Необходимо открыть графический редактор Paint (Меню Пуск→Программы→Стандартные→Paint). В редакторе выполнить команду Правка→Вставить. Обработать и сохранить полученное изображение.

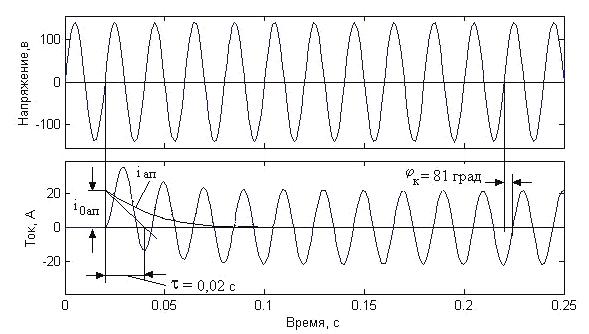

Рис.1. Осциллограмма переходного процесса при включении RL-цепи на синусоидальное напряжение.
Контрольные вопросы для защиты лабораторной работы
Что такое MATLAB?
Основные особенности работы с программой-библиотекой Simulink.
Какие блоки использовались в лабораторной работе? Показать их на схеме.
Для чего рассчитывается время включения электрической цепи на синусоидальное напряжение?
При каком условии в электрической цепи будет максимальное значение апериодической составляющей тока?
В каком блоке задаётся время включения цепи на синусоидальное напряжение?
