3 Расчет кирпичного простенка на первом этаже

Исходные данные:

1. Размер простенка в плане 150*64 см

Толщина наружных стен (кладки) – h=64 см

А=150*64=9600 см²

Плотность кирпичной кладки 1800 кг/м³

2. Материалы: кирпич керамический М75, раствор – М25

Расчетное сопротивление кладки: Р (М_к+М_р)/10=(75+25)/10=10 кгс/см²

3. Высота этажа Н_этажа=3,3 м

Гибкость стен: ƛ_h=Н_эт/h=330/64=5,16

Коэффициент продольного изгиба φ=0,96

4. Определение нагрузки на простенок 1-го этажа (условно считаем покрытие монолитным)

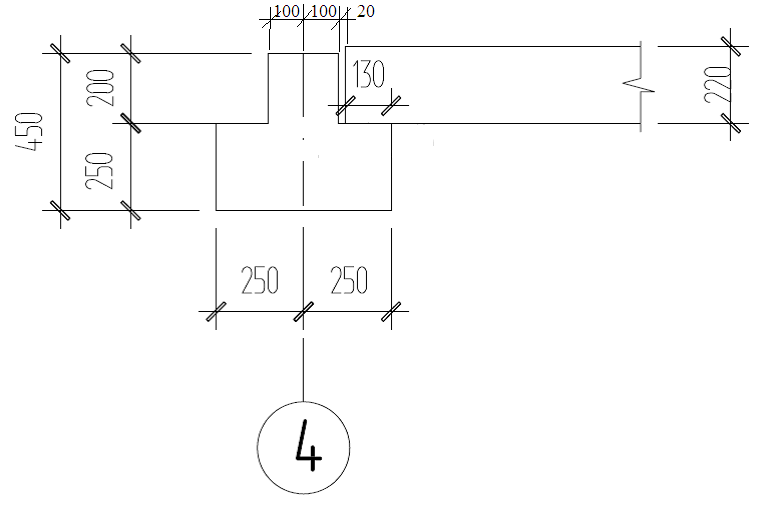

Рисунок8– Разрез здания

H_{простенка}=13,3 м

b_гр=3м - грузовая ширина простенка

S_окна=2,7 м²

S_гр=3 м*3 м=9 м²

Находим общую нагрузку на простенок в уровне подоконника 1-го этажа:

Где п =3 – количество перекрытий

Находим фактический экцентриситет на простенок 1-го этажа:

-эксцентриситет от приложения общей нагрузки

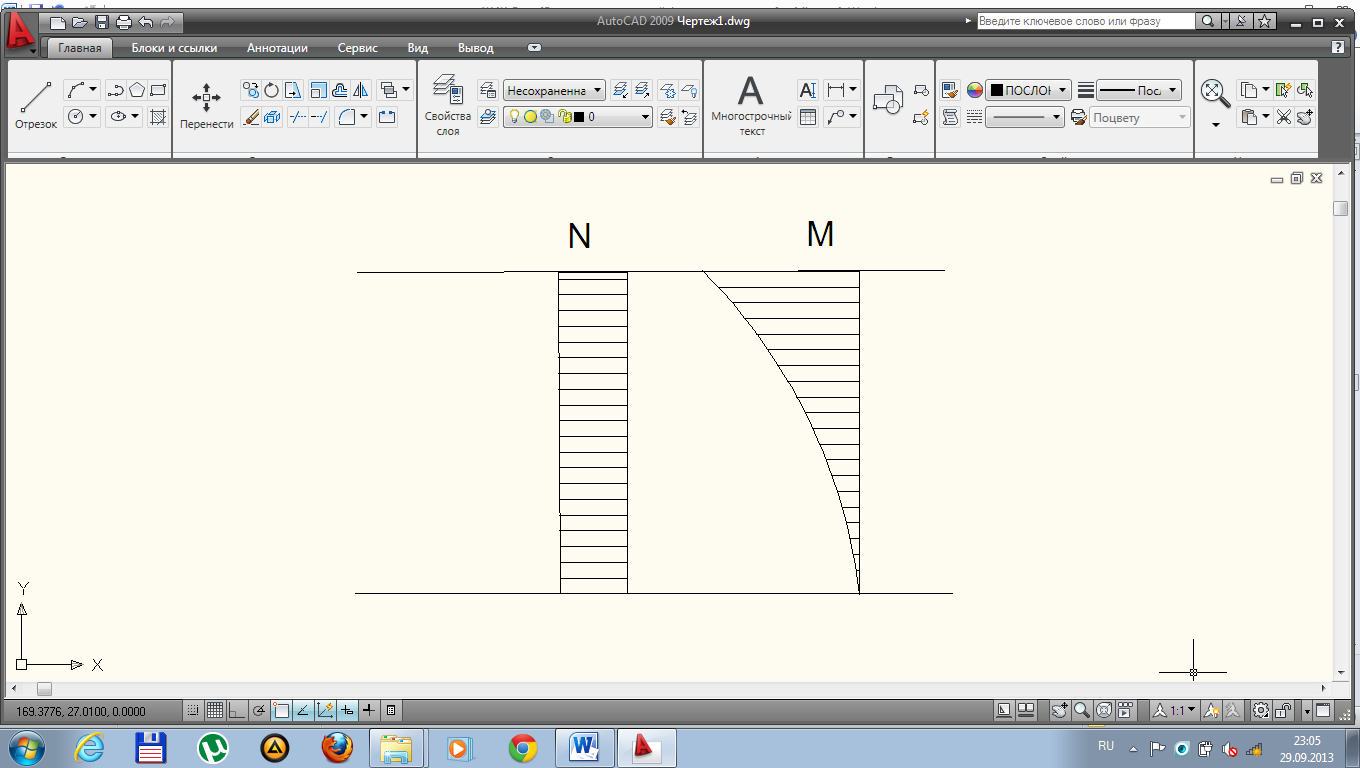

Определяем расчетную схему конструкции и строим эпюры:

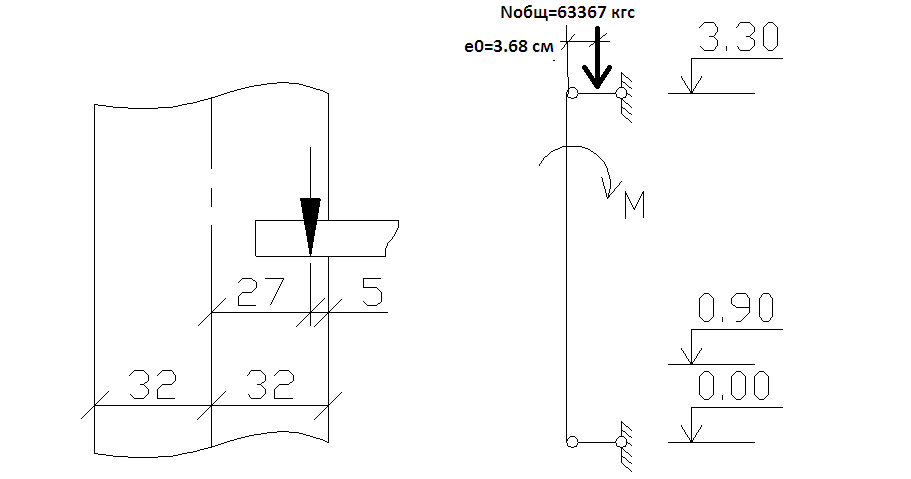

Рисунок 9 – Расчетная схема

Расчет сечений на прочность:

, где

mg=1, т.к. толщина стены больше 30см.

Армирование кладки не требуется, т.к простенок без армирования имеет запас прочности = 1,36.

N_внут/N_внеш=86251/63367=1.36 раза.

Прочность простенка обеспеченна при заданных материалах.

4. Расчет сборных железобетонных конструкций

4.1 Расчет сборной пустотельной плиты перекрытия Исходные данные:

По 1 Г.П.С

Бетон класса В25

Rb=14.5 Мпа=145 кгс/см²

Rbt=1.05 Мпа=10.5 кгс/см²

По 2 Г.П.С

Rb,ser=18.5 Мпа=185 кгс/см²

Rbt,ser=1.6 Мпа=16 кгс/см²

Арматура высокопрочная класса А600=600МПа

Rs=510 Мпа=5100 кгс/см²-расчетное сопротивление стали

Rs,ser=590 Мпа=5900 кгс/см²

Метод натяжения – на упоры. Способ – электротермический.

Размеры плиты (конструктивные) длина – 5760 мм.

Монтажные петли располагаются в крайних пустотах – на расстоянии 300 мм от торцов. Арматура класс А240.

Габаритные размеры плиты:

– от реакции до реакции

В сборном перекрытии используется 3 типа плит:

П1- рядовая плита

П2-(пристенная) доборная плита

Размеры плиты П1:

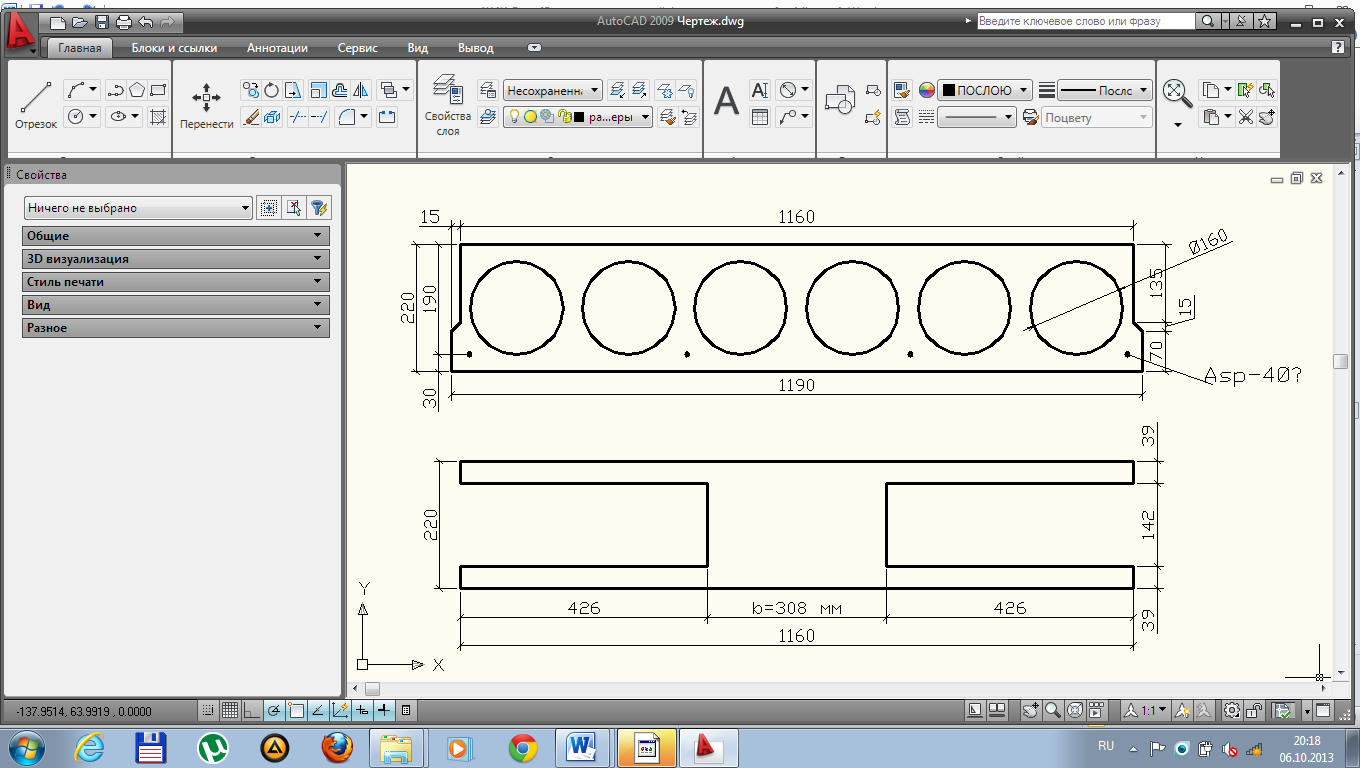

Рисунок 10 – плита пустотная рядовая П1

1. Сбор нагрузок на рядовую пустотную плиту п-1

Таблица 2 – Нагрузки на плиту перекрытия

№ п/п	Наименование нагрузки	Нормативная кгс/м2	Коэффициент γf	Расчетная кгс/м2
1.	Временная	490	1,3	637
Постоянная
1.	Пол керамический δ=8см, γ=1700кг/м3	136	1,2	158,4
2.	Собственный вес плиты (пустотная ж/б плита П1) δ=6см, γ=2400кг/м3	300	1,1	330
Итого:		926		1131

2. Определение расчетной схемы

Погонная нагрузка – q^р=g*B=1131*1.2=1357.2кгс/мп

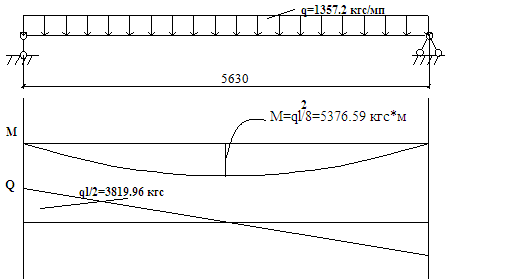

Рисунок 11 – Расчетная схема плиты П1

3. Расчет требуемого сечения арматуры

Рабочая высота сечения: h₀=20 см

Ширина плиты: b=116см

4Ø14 -> A_sp^факт=6.16 см²

4Ø14А600-6,16

4. Проверка прочности наклонных сечений плиты на действие поперечной силы:

b-суммарная толщина перекрытия между отверстиями в плите.

хомуты по расчету не требуются, всю поперечную силу с запасом воспринимает тело бетона.

Расход рабочей арматуры:

Теоретический вес Ø14 =1,208 кг/мп

Суммарный вес напрягаемой арматуры:

Расход напрягаемой арматуры на 1м²:

29.5 кг/0.77 м³=38.3 кг/м³
