1. Исходные данные

Размер здания в плане – 18х72 м;

Шаг колонн – 6 м, пролет – 6 м;

Количество этажей (надземных) – 4;

Высота этажей – 3,3 м, подвального – 3,3 м;

Материал пола – плитка керамическая на растворе;

Материал стен здания – кирпич + утеплитель снаружи;

Материал стен подвала – сплошные бетонные блоки;

Размер оконных проемов – 1,5х1,8(h) м

Временная нагрузка на перекрытие – 4,9 кН/м²=490 кгс/м²;

Характеристика грунтов основания – R₀=0,209 Мпа=20.9 т/м²=2.09 кгс/см²;

Город строительства – Волгоград (снеговой район II)

2. Статический расчет и конструирование монолитной плиты перекрытия

Для монолитного варианта перекрытия используется бетон класса В15

,

арматура в монолитной плите : класс В400,

Армирование плиты выполняется плоскими сетками.

Размер здания в плане: 18x72м.

Деформационный шов располагается в середине длины здания по оси 7.

Сетка колонн 6x6м.

Деформационный шов располагается по середине здания (по оси 7),от оси по 500мм в обе стороны - привязка средних колонн. Наружные стены- привязка 250, 390 мм.

2.1 Элементы монолитного ребристого перекрытия

1. Главные балки:

располагаются по цифровым осям с шагом 6м.

h_гл.б.=l/12=6000/12=500мм,

b_гл.б.=0,5* h_гл.б.*15=250мм,

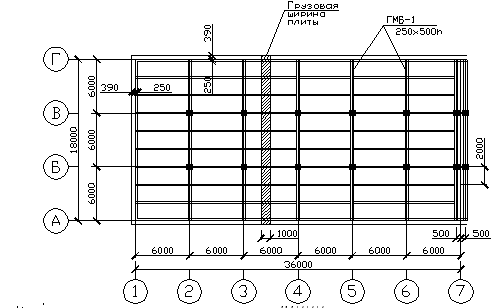

Рисунок 1-План монолитного ребристого перекрытия

2. Второстепенные балки:

Вмоноличиваются в главные балки с шагом 2м (1:3 от пролета).

h_в.б.=l/15=6000/15=400мм,

b_в.б.=0,5* h_в.б.*15=200мм

Верх второстепенной и главной балок в одном уровне.

3. Монолитная железобетонная плита объединяет главные и второстепенные балки в монолитный диск перекрытия.

Верх плиты в одном уровне с верхом балок.

Толщину плиты назначаем из условия конструирования:

h_n= (1/30…1/40)l_расч.=2000/33=60мм

2.2 Расчет монолитного ребристого перекрытия

Расчет снеговой нагрузки на монолитную плиту перекрытия производим по формуле 10.1 СП 20.13330.2011 «Нагрузки и воздействия»

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия:

, где

- коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов;

- термический коэффициент, учитывает понижение снеговых нагрузок на покрытия с высоким коэффициентом теплопередачи вследствие таяния, вызванного потерей тепла;

- коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

- вес снегового покрова на 1 м² горизонтальной поверхности земли, принимается в зависимости от снегового района РФ.

Нормативная снеговая нагрузка:

кгс/м² [карта РФ,Волгоград];

1 Сбор нагрузок на монолитную плиту

Таблица 1 - Нагрузки

№ п/п	Наименование нагрузки	Нормативная qн кгс/м2	Коэффициент γf	Расчетная qр кгс/м2
Покрытие
а)временная
1.	Снеговая	120*0,7=84	1,4	118
б)постоянная
1.	Четырехслойный рубероидный ковер 1сл=5кг	20	1,2	24
2.	Цементная стяжка δ=2см, γ=1800кг/м3	36	1,2	43,2
3.	Утеплитель газобетон δ=18см, γ=400кг/м3	72	1,2	86,4
4.	Пароизоляция (1слой рубероида)	5	1,2	6
5.	Монолитная ж/б плита δ=6см, γ=2000кг/м3	144	1,1	158,4
Итого:		361		436
Перекрытие
а)временная		490	1,3	637
б) постоянная
1.	Пол керамический tкп =8см, γ=1700кг/м3	136	1,2	164
2.	Ж/б плита δ=6см, γ=2400кг/м3	144	1,1	158,4
Итого:		770		960

,

,

.
