2. Ригельный железобетонный каркас в рамно-связевой схеме

   1. Общие сведения

Рамно-связевая схема состоит из плоских рам, расположенных в одном направлении, например, в поперечном, стержневых связей или стенок жесткости, расположенных на некоторых участках, например, в пределах температурного отсека, и плит перекрытий.

Горизонтальные нагрузки воспринимаются пропорционально как связями-диафрагмами жесткости, так и рамами с жестким сопряжением ригеля. Примерами каркаса с рамно-связевой схемой являются серии 1.420-6 и 1.420-12 (рис. 2.1.).

Рис. 2.1.

Конструктивной основой здания является каркас, состоящий из колонн, ригелей и вертикальных стоек. Плоские несущие рамы объединяются в единую пространственную систему с помощью ребристых и плоских плит перекрытия и покрытия здания. Запроектирован каркас по рамно-связевой схеме с жестким сопряжением ригеля с колонной. Число узлов в несущих рамах можно сократить в случаях, когда вертикальные и горизонтальные нагрузки меньше максимально принятых для данного типа каркаса.

Рекомендуется жесткие узлы сохранить по наружным рядам колонн, а также для повышения жесткости каркаса, они могут быть сохранены и в уровне покрытия, а в других местах могут быть шарнирными.

Жесткое сопряжение ригеля с колонной по серии 1.420-12 показано на рис.2.2.

Рис. 2.2: 1-колонна; 2-ригель;3-закладной элемент консоли колонны (пластины); 4-закладной элемент опорной части ригеля; 5-монтажная сварка; 6-выпуски арматуры ригеля (О 40мм); 7-выпуски арматуры колонны (О 40мм); 8-арматурная вставка; 9-ванная сварка; 10-бетон замоноличивания; 11-ребристые плиты перекрытий (покрытия).

Шарнирное сопряжение выполняется практически одинаково как при опирании ригеля на внешнюю, так и на скрытую консоль за счет соединения угловыми швами закладных деталей консолей колонн и ригеля.

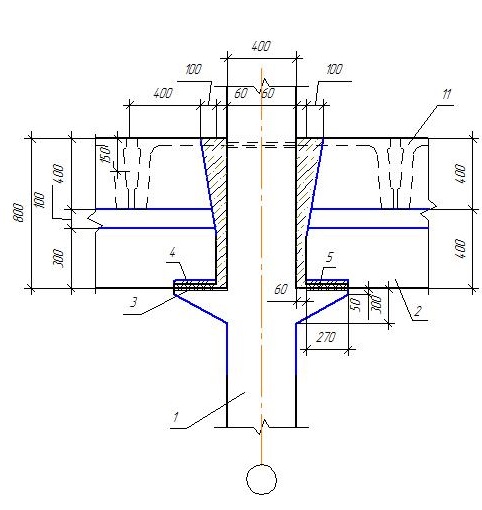

Шарнирное сопряжение ригеля с колонной по серии 1.420-12 показано на рис.2.3.

Рис. 2.3: 1-колонна; 2-ригель;3-закладной элемент консоли колонны (пластины); 4-закладной элемент опорной части ригеля; 5-монтажная сварка; 11-ребристые плиты перекрытий (покрытия).

Жесткое сопряжение ригеля с колонной по серии 1.420.35-95 показано на рис.2.4.

Рис. 2.4: 1-колонна; 2-ригель;3-закладной элемент консоли колонны (пластины); 4-закладной элемент опорной части ригеля; 5-монтажная сварка; 6-выпуски арматуры ригеля (О 40мм); 7-выпуски арматуры колонны (О 40мм); 8-арматурная вставка; 9-ванная сварка; 10-бетон замоноличивания; 11-ребристые плиты перекрытий (покрытия).

Шарнирное сопряжение ригеля с колонной по серии 1.420.35-95 показано на рис.2.5.

Рис. 2.5: 1-колонна; 2-ригель;3-закладной элемент консоли колонны (пластины); 4-закладной элемент опорной части ригеля; 5-монтажная сварка; 11-ребристые плиты перекрытий (покрытия).

Несущие рамы с жесткими узлами воспринимают вертикальную нагрузку, а горизонтальные - только в своей плоскости. Для восприятия горизонтальной нагрузки из плоскости несущих рам используют вертикальные устои, как правило, состоящие из вертикальных стальных связей по колоннам, решетка связей треугольная или портальная. Связи в плане здания располагаются через 1-2 пролета друг от друга в одном шаге каждого деформационного блока здания или по каждому продольному ряду колонн в одном шаге. Связи располагаются в средней части здания, чтобы исключить восприятие усилий от температурных деформаций, на которые устои не рассчитываются.

Производственные здания с балочными перекрытиями серии 1-420-6 и 1-420-12 выполняются с сетками колонн 66, 96, 126 с пролетом в направлении ригеля 6,9 и 12 м.
