Министерство образования и науки России

Федеральное государственное бюджетное учреждение высшего профессионального образования

«Нижегородский государственный архитектурно-строительный университет»

Отдел магистратуры

Кафедра архитектуры

курсовая работа

Архитектура многоэтажных зданий

Разработал студент 2 курса

гр. МС2-06

А. В. Михайлычева

(подпись, дата)

Проверил к.т.н., профессор

В.А.Тишков

(оценка, подпись, дата)

Нижний Новгород – 2013

Оглавление

Задание 3

Введение 3

1 Серия 1.020-1 5

1.1 Общие сведения. Область применения 5

1.2 Номенклатура изделий серии 1.020-1 5

1.2.1 Колонны каркаса 5

1.2.2 Ригели для перекрытий из ребристых плит 6

1.2.3 Вертикальные стальные связи 7

1.3 Конструктивные решения 8

2 Ригельный железобетонный каркас в рамно-связевой схеме 16

2.1 Общие сведения 16

2.2 Основные элементы каркаса 21

3 Металлические каркасы многоэтажных зданий 23

3.1 Области применения 23

3.2 Объемно-планировочные решения и компоновка каркаса многоэтажных зданий 23

3.2.1 Рамные системы 25

3.2.2 Связевые системы 26

3.2.3 Рамно-связевые системы 26

3.3 Конструктивные решения 29

3.3.1 Колонны 29

3.3.2 Ригели и балки перекрытий 30

3.3.3 Базы колонн 31

3.3.4 Сопряжения ригелей с колоннами 31

Библиографический список 35

Задание

  1. Сборный железобетонный каркас, выполненный по связевой схеме. Серия 1.020-1

  2. Сборный железобетонный ригельный каркас. Серия 1.420.1-12

  3. Металлические каркасы многоэтажных зданий.

Введение

Основные несущие конструкции многоэтажных зданий могут быть выполнены из сборного, монолитного, сборно-монолитного железобетона, а так же из металла. Многоэтажные каркасные здания нашли широкое применение при строительстве гражданских (многоэтажных, повышенной этажности, высотных зданий), промышленных и административно-вспомогательных зданий.

Каркасный несущий остов здания состоит из:

  • фундаменты сборные или монолитные;

  • вертикальные опоры (столбы, стойки или колонны);

  • горизонтальные элементы (ригели или балки; настилы или плиты перекрытий и покрытия);

  • связи жесткости.

Виды конструктивных схем каркаса:

  • рамная схема каркаса (рис. 1);

  • рамно-связевая схема каркаса (рис. 2);

  • связевая схема каркаса (рис. 3)

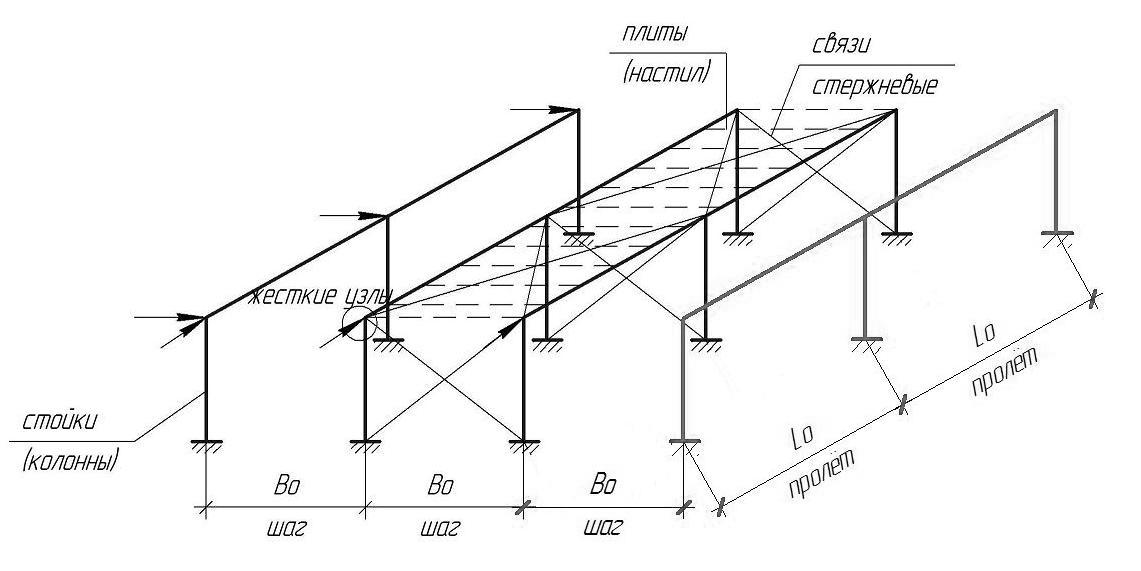

Рисунок 1 – Рамная схема

Рисунок 2 – Рамно-связевая схема

Рисунок 3 – Связевая схема

  1. Серия 1.020-1

    1. Общие сведения. Область применения

Сборные железобетонные изделия серии 1.020-1 предназначены для применения в строительстве многоэтажных каркасных общественных и промышленных зданий.

Данные конструкции рассчитаны на повышенные нагрузки, характерные для промышленных зданий.

Ригель с колонной имеет шарнирное соединение. Все горизонтальные усилия в продольном и поперечном направлениях воспринимаются связями жесткости.

Каркас запроектирован по связевой схеме. Пространственная устойчивость здания обеспечивается системой вертикальных устоев в виде сборных железобетонных диафрагм или стальных стержневых связей с примыкающими к ним связевыми колоннами, объединенных горизонтальными дисками перекрытий со связевыми панелями-распорками между колоннами. Здания с такой конструктивной схемой имеют ряд преимуществ:

  • упрощаются конструктивные решения узлов;

  • повышается возможность унификации изделий;

  • сечения элементов уменьшаются, а колонны и ригели имеют постоянное сечение по всей высоте здания.

Здания возводятся в обычных условиях, высотой до 16 этажей.

Изделия серии разрабатываются для зданий со следующими параметрами:

  • высоты этажей: 2,8; 3,0; 3,2; 3,6; 4,2; 4,8; 6,0; 7,2;

  • шаг колонн в направлении плит 3,0; 6,0; 7,2; 9,0; 12,0;

  • шаг колонн в направлении ригелей 3,0; 4,5; 6,0; 7,2; 9,0.

    1. Номенклатура изделий серии 1.020-1

      1. Колонны каркаса

Для зданий с высотой менее 5 этажей при полезной нагрузке на перекрытие менее 8 МПа применяют колонны сечением 300х300. Для зданий повышенной этажности, а так же для зданий с полезной нагрузкой более 8 МПа применяют колонны сечением 400х400.

В зависимости от местоположения колонны в каркасе здания применяются двухконсольные (рис. 1.1), одноконсольные и бесконсольные колонны.

Рисунок 1.1 – Колонна марки IКВД 24-1.23

Двухконсольные колонны устанавливаются по средним осям здания, одноконсольные – по крайним осям. Кроме того, одноконсольные колонны могут устанавливаться по средним осям при одностороннем примыкании диафрагм жесткости поперечного направления и в лестничных клетках.

Бесконсольные колонны устанавливаются: по средним осям здания при двустороннем примыкании к ним диафрагм жесткости поперечного направления и в лестничной клетке при использовании диафрагм жесткости в качестве стен, по крайним осям – при примыкании диафрагм жесткости поперечного направления. В зависимости от нагрузок на перекрытия для промышленных зданий предусмотрены два типа конструкций консоли колонн:

  • консоль несущей способностью 33 тс;

  • консоль несущей способностью 60 тс

Для общественных зданий с высотой этажа до 4,2 м предусмотрены колонны с консолью несущей способностью 21 тс.
