2.3.3. Система «компакс»
Отечественная система КОМПАКС (НПЦ «Динамика»), ориентированная на решение задач интеллектуальной диагностики и мониторинга оборудования и поддержки принятия управленческих решений, представляет собой развитую интегрированную аппаратно-программную среду, которая может использоваться в качестве основы («каркаса») для разработки специализированных проблемно-ориентированных приложений, внедряемых в среду АСУТП/АСУП. Аппаратные средства КОМПАКС являются неотъемлемой частью системы и реализуют оригинальные измерительные и информационные технологии, обеспечивающие возможность решения задач диагностики в масштабах единой АСУТП (и, частично, АСУП) с использованием соответствующего программного обеспечения.
Основными системными составляющими КОМПАКС в общем случае являются:
1) стационарная система непрерывного мониторинга и диагностики КОМПАКС;
2) переносная диагностическая система COMPACS-MICRO (АРМ диагноста);
3) диагностическая сеть Compacs-Net.
В аппаратную базу КОМПАКС входят серии датчиков различного назначения (вибрации, температуры, тока, частоты вращения, давления, перемещения, уровня и др.), программируемых интерфейсных модулей, модулей ввода/вывода, семейство диагностических контроллеров и ряд вспомогательных аппаратных компонентов (пример аппаратной конфигурации КОМПАКС приведен на рис.18).

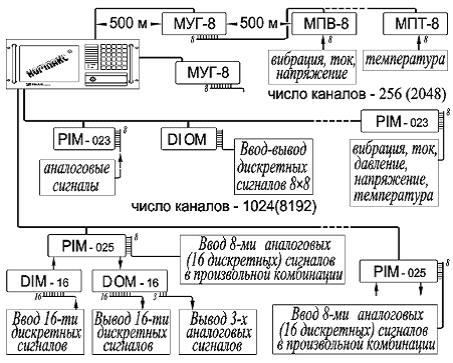

Рис.18. Пример структура системы мониторинга на базе КОМПАКС
Программное обеспечение системы мониторинга и диагностики имеет модульную структуру (см. рис.19), в основе которой лежит ядро, обеспечивающее функции:
многозадачности подключаемых прикладных модулей и управления обменом информацией между ними;
защиты от несанкционированного доступа к данным системы, а также разграничения полномочий пользователей с помощью системы паролей;
контроля за несанкционированным использованием ПО за счет наличия регистрационной информации;
поддержки источника бесперебойного питания и WatchDog-таймера.

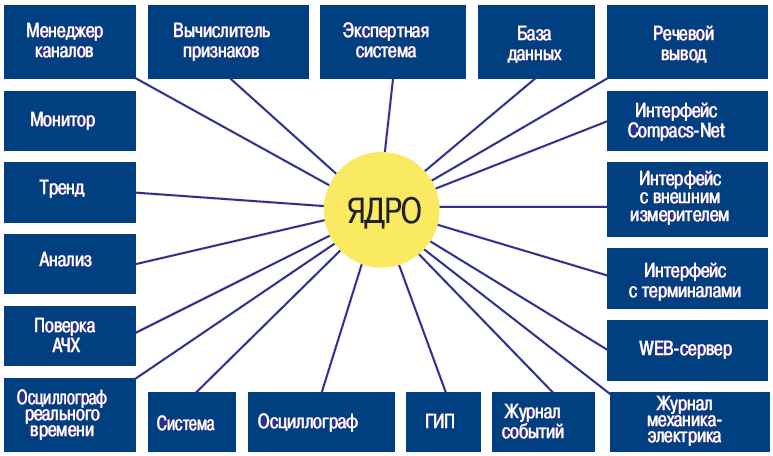

Рис.19. Структура ПО КОМПАКС
1. Менеджер каналов предназначен для измерения сигналов с датчиков и передачи управляющих команд исполнительным модулям системы КОМПАКС, позволяет:
обслуживать более 8000 каналов от модулей полевой сети CorNet®;
проводить синхронные или стерео-измерения;
масштабировать систему за счет необходимого числа различных полевых модулей, имеющих возможности передачи не только готовых цифровых данных, но и передачи аналоговых сигналов непосредственно на основной контроллер;
обеспечить максимальные скорости измерения на один контроллер до 10 изм./сек аналоговых параметров и до 300 изм./сек цифровых данных.
2. Вычислитель признаков основан на работе встроенного графического языка CDPL, обеспечивающего легкий и гибкий ввод в систему новых типов признаков и предназначен для:
обработки сигналов и вычисления статических, динамических параметров (временные реализации, спектры, кепстры, огибающие), статистических параметров (сумма, среднее, максимум) с использованием функций по обработке сигналов (фильтрация, синхронная фильтрация, интегрирование, БПФ, и т.д.);
вычисления диагностических признаков- виброускорение, виброскорость и виброперемещение, температура, ток, частота вращения, радиальное перемещение, осевое смещение, давление, уровень, напряжение на входе полевого модуля, градиент температуры по поверхности, линейное перемещение, дискретные параметры, пик-фактор, скорости изменения параметров, признаки синхроизмерений, признаки акустической эмиссии и локации, признаки, принимающие значения по результату работы CDPL-программ;
определения состояния оборудования и выбора наиболее опасного объекта с последующей установкой на него курсора модулем монитор.
3. Экспертная система, инвариантная к диагностируемому оборудованию, в соответствии с диагностическими правилами на основе значений диагностических признаков, спектров сигналов, трендов диагностических признаков:
производит автоматический прогноз остаточного ресурса оборудования;
выдает экспертные сообщения на экран в виде целеуказующего предписания на ближайшие неотложные действия;
формирует речевые сообщения модулю речевых сообщений;
управляет блокировкой аварийных агрегатов по техническому состоянию путем формирования команд исполнительным модулям системы КОМПАКС® через модуль "Менеджер каналов";
выполняет автоматическое сохранение временных реализаций сигналов вибрации по заданному периоду или при изменении состояния соответствующих параметров.
