4 Управление и контроль состояния

Существуют следующие возможности управления мультиплексором (как местным, так и удаленным) и контроля состояния оптоволоконной системы передачи:

а) через последовательный СОМ-порт RS232 с эмуляцией терминала VT-100

б) с использованием жидкокристаллического индикатора и 4-х клавишной клавиатуры на передней панели

в) HTTP/SNMP управление (EMS) через разъем RJ-45 (опция)

4.1. Управление и контроль состояния через последовательный СОМ-порт RS232 с эмуляцией терминала VT-100

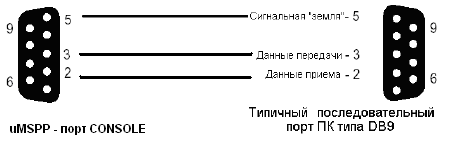

Для работы в этом режиме управления соедините прямым кабелем СОМ-порт компьютера с разъемом CONSOLE мультиплексора uMSPP155e

Запустите программу Hyperterminal, создайте новое подключение с параметрами: скорость передачи - 115200, биты данных – 8, проверка четности – нет, стоповый бит – 1, контроль передачи – нет. Тип терминала – VT100.

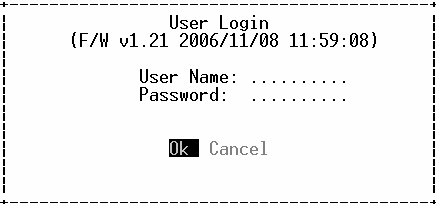

После подключения нажмите Enter. На экране ПК появится текстовое меню.

Для заводских установок по умолчанию: User Name: root Password: 123

После ввода User Name и Password появляется основное меню, состоящее из шести пунктов: Config (конфигурирование мультиплексора), Fault (аварии), PM (измерение характеристик), Test (тест), System (системные установки) и Local (местный мультиплексор) или Remote (удаленный мультиплексор).

Переход по опциям основного меню производится курсором (стрелками) компьютера: «влево», «вправо», «вверх» или «вниз».

4.1.1 Config (конфигурирование мультиплексора)

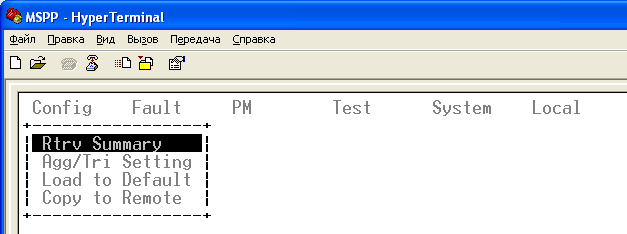

При выборе Config появляется окно:

- Просмотр общей информации - Общие/трибутарные установки - Установка исходных значений - Копировать в удаленный мультиплекор

Выбор верхнего пункта меню (Rtrv Summary) позволяет последовательно контролировать установки и состояние: оптической платы, трибутарных плат и платы Ethernet, выбирая требуемое в следующем всплывающем окне:

4.1.1.1 Просмотр общей информации (Rtrv Summary)

(1) - оптическая плата (2) - плата 4Е1/T1 (3) – плата 8 Е1 (4) – плата Ethernet (5) – выход Нажмите 1, 2, 3, 4, 5 для выбора

При выборе контроля оптической платы (1) появляется окно состояния оптического интерфейса:

Где: IS- (In Service) – включен, в рабочем состоянии

OOS – (Out Off Service) – выключен, не работает

No LPBK – No LooPBacK – не организовано тестовых петель

Клавишными стрелками «влево» и «вправо» возможно переключение на контроль оптического интерфейса удаленного и местного мультиплексора соответственно.

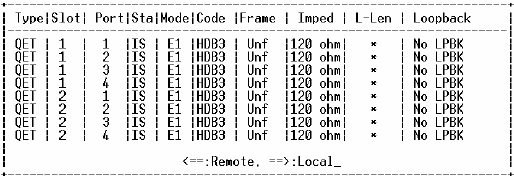

При выборе контроля плат 4Е1 (2) появляется окно состояния плат QET:

В таблице:

Type (QET) – тип контролируемой платы

Slot – номер слота, в который установлена плата

Port – номер контролируемого порта

Sta – состояние контролируемого порта (IS / OOS)

Mode – режим порта Е1/Т1

Code – код

Frame – структурированный или неструктурированный поток (Unf – неструктурированный)

Imped – импеданс порта (120 Ом)

L-Len – Loop Length – длина соединительного кабеля для Е1

Loopback – No LPBK - не организовано тестовых петель

Клавишными стрелками «влево» и «вправо» возможно переключение на контроль платы 4Е1/Т1 удаленного и местного мультиплексора соответственно

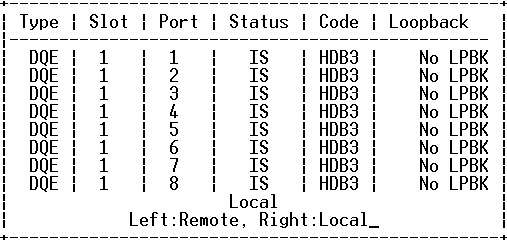

При выборе контроля плат 8Е1 (3) появляется окно состояния плат DQE

В таблице:

Type (DQE) – тип контролируемой платы

Slot – номер слота, в который установлена плата

Port – номер контролируемого порта

Status – состояние контролируемого порта (IS / OOS)

Code – код

Loopback – No LPBK - не организовано тестовых петель

Клавишными стрелками «влево» и «вправо» возможно переключение на контроль платы DQE удаленного и местного мультиплексора соответственно

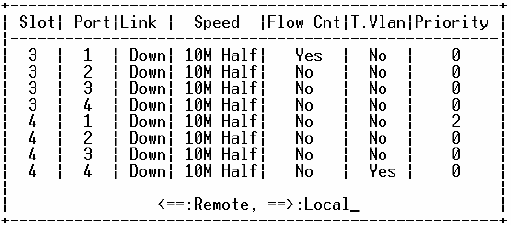

При выборе контроля плат Ethernet (4) появляется окно состояния плат EoS

В таблице:

Slot – номер слота, в который установлена плата

Port – номер контролируемого порта

Link – состояние контролируемого порта (Down / Up)

Speed – скорость

Flow Cnt – установлен/ не установлен (Yes/No) режим управления потоком данных

T.Vlan – включен/не включен (Yes/No) порт в VLAN

Priority - назначенный уровень приоритетности порта

Клавишными стрелками «влево» и «вправо» возможно переключение на контроль платы EoS удаленного и местного мультиплексора соответственно

4.1.1.2 Агрегатные и трибутарные установки

Для этого в корневом меню выбирается опция CONFIG и указывается пункт Agg/Tri Setting

- Просмотр общей информации - Общие/трибутарные установки - Установка исходных значений - Копировать в удаленный мультиплекор

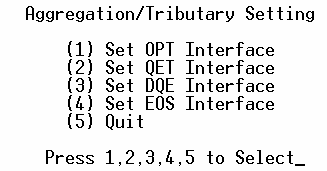

(1) – установка параметров оптической платы (2) - установка параметров платы 4Е1/T1 (3) - установка параметров платы 8 Е1 (4) - установка параметров платы Ethernet (5) – выход Нажмите 1, 2, 3, 4, 5 для выбора

Установка параметров оптической платы (OPT)

При выборе установки параметров оптической платы (1) программа предлагает конкретизировать, какой из оптических интерфейсов предстоит конфигурировать – East , West или оба (All)

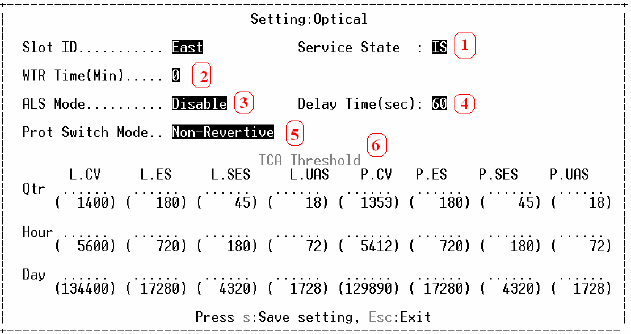

После чего появляется окно установок параметров оптического интерфейса:

П од номером 1 возможна постановка оптического интерфеса IS (In Service)

или OOS (out of service)

П од номером 2 устанавливается WTR Time (wait to restore time) – время ожидания восстановления работы по основному волокну после исчезновения в нем аварии

Под номером 3 устанавливается возможность (enable) или невозможность (disable) режима автоматического отключения лазера (ALS Mode) при пропадании сигнала на входе оптического приемника.

П од номером 4 – время задержки выключения лазера (delay Time) в секундах

П од номером 5 устанавливается вид протокола переключения на резерв – возвращаемый “Revertive” или не возвращаемый “Non-Revertive”

Номер 6 – таблица TCAThreshold установок порога срабатывания сигнала тревоги

В таблице TCAThreshold :

L.CV – нарушение цикла в линии

L.ES - пораженные секунды в линии

L.SES - серьезно пораженные секунды в линии

L.UAS – недоступные секунды в линии

P.CV – нарушение цикла в тракте

P.ES - пораженные секунды в тракте

P.SES - серьезно пораженные секунды в тракте

P.UAS - недоступные секунды в тракте

Строки таблицы TCAThreshold в нижней части окна означают:

Qtr – четверть часа (15 мин)

Hour – час

Day – день

Данные, заполняющие таблицу, указывают количественный порог нарушений в соответствующих интервалах времени, при котором появляется сигнал тревоги. Рекомендуется оставить эти данные без изменений.

Установка параметров платы 4Е1/T1 (QET)

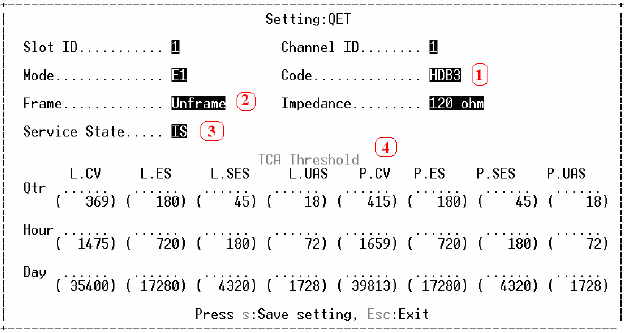

При выборе установки параметров QET- платы (2) программа предлагает конкретизировать слот, номер канала и тип трибутарного потока (Е1/Т1)

П од номером 1 возможна установка линейного кода (HDB3 или AMI)

П од номером 2 устанавливается вид потока (Unframed – неструктурированный) или

структурированный в соответствии с рекомендацией G.704:

- PCM30 (ИКМ30) – структурированный, с формированием цикловой и сверхцикловой синхронизации.

- PCM30C (ИКМ30C) – структурированный, с формированием цикловой и

сверхцикловой синхронизации, с организацией циклического контроля по CRC4

- PCM31 (ИКМ31) – структурированный, с формированием цикловой синхронизации

- PCM31C (ИКМ31C) – структурированный, с формированием цикловой

синхронизации и организацией циклического контроля по CRC4;

П од номером 3 производится ввод/вывод Е1 интерфейса в эксплуатацию IS/OOS

Н омер 4 – таблица TCAThreshold установок порога срабатывания сигнала тревоги.

Рекомендуется оставить эти данные без изменений.

Установка параметров платы 8 Е1 (DQE)

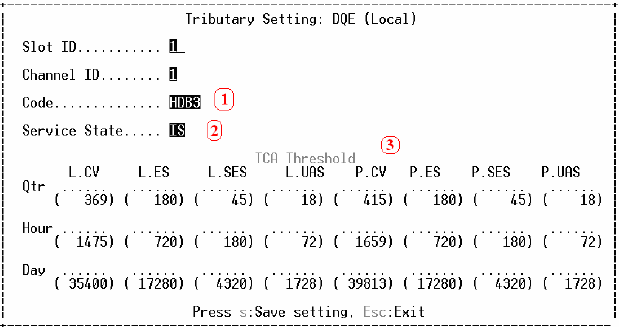

При выборе установки параметров QET- платы (3):

П од номером 1 возможна установка линейного кода (HDB3 или AMI)

Под номером 2 производится ввод/вывод Е1 интерфеса в эксплуатацию IS/OOS

Номер 3 – таблица TCAThreshold установок порога срабатывания сигнала тревоги.

Рекомендуется оставить эти данные без изменений.
