7. Основные сведения о производстве и организации рабочего места протяжчика 0157
7.1. Рабочее место протяжчика
Хранение протяжек. Протяжки должны находиться вблизи рабочего места протяжчика, однако не мешать ему работать. Если используется небольшой комплект протяжек, их можно класть в корыто станка «а две поперечные деревянные рейки с вырезами-гнездами для протяжек. При отсутствии корыта или при работе большим комплектом протяжек, или несколькими разными комплектами их надо хранить в стойках (ящиках) в подвешенном (рис. 7.1 ,α), наклонном (рис. 7.1,6) или горизонтальном (рис. 7.1, в) для комплектов коротких протяжек или для про-шивок положениях. Протяжки малого диаметра удобно хранить и переносить в деревянных кассетах (рис. 7.1,г).

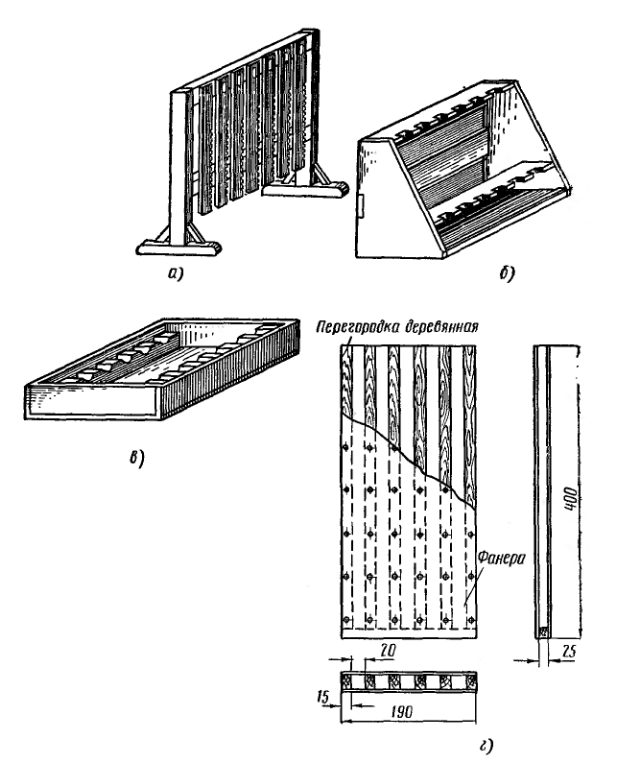

Рис. 7.1. Устройства для хранения протяжек: а — стойка для подвешивании протяжек, б — стойка для хранении протяжек в наклонном положении, в — ящик для укладки протяжек, г — ящик (кассета) дли протяжек малого диаметра
Стойки и ящики с короткими протяжками следует устанавливать на такой высоте над полом цеха, чтобы рабочему не приходилось наклоняться за ними.
Если протяжки в стеллажах подвешены, следует защитить их от ударов друг о друга.
Хранение вспомогательного инструмента и приспособлений. Для хранения чертежей, измерительного инструмента, подкладок, клиньев, переходных втулок, тяговых патронов, деталей, приспособлений и ключей на рабочем месте протяжчика должен быть шкаф с несколькими отделениями и полками.
Для хранения заготовок и обработанных деталей около протяжного станка необходимо иметь специально приспособленную тару или столы, избавляющие рабочего от необходимости ходить за заготовками и деталями или нагибаться за ними. Тара для протянутых деталей должна быть устроена так, чтобы не стекала па пол смазочно-охлаждающая жидкость.
Удаление стружки. Стружку со станка следует сгребать в двухдонные железные ящики, в которых верхнее дно должно иметь отверстия для стока смазочно-охлаждающей жидкости, особенно когда в качестве последней .применяется масло.
Вспомогательный инвентарь. При каждом протяжном станке должно быть достаточное количество металлических и жестких волосяных щеток для очистки протяжек и станка от стружки, личной напильник для очистки налипающего на зубья металла, лопата или совок для выгребании стружки, ведро для заливки в станок рабочего масла и смазочно-охлаждающей жидкости и масленка для смазки станка.
Подъемные устройства. Для подъема тяжелых деталей и приспособлений протяжной станок должен быть оборудован поворотным консольным краном. Величину вылета и место установки крана следует выбирать так, чтобы краном можно было брать протяжки и приспособления из стеллажа и укладывать их на протяжной станок.
7.2. Техника безопасности при протягивании
Протяжчик должен твердо знать и выполнять следующие правила техники безопасности при работе на протяжных станках.
Перед началом работы.
1. Привести в порядок свою одежду: застегнуть обшлага рукавов, заправить рубашку в брюки и подобрать волосы под головной убор. Нельзя одеваться и раздеваться около станка; запрещается класть одежду и тряпки на станок.
2. Осмотреть свое рабочее место и убрать со станка, из-под ног и из проходов все, что может мешать работе.
3. Обратить внимание на пол: он должен быть чистым, сухим, ровным, около станка должна быть деревянная решетка под ноги.
4. Инструмент разместить в определенном порядке, протяжки хранить в специальных стеллажах, 'Неисправный инструмент заменить.
5. Проверить исправность станка: ползун станка должен останавливаться, достигнув переднего или заднего выключателя. Нельзя работать на станке, если ползун, достигнув выключателя, продолжает хотя бы медленно перемещаться.
6. Убедиться, что ползун станка изменяет скорость движения в соответствии с положениями переключателя скоростей. Движение ползуна должно быть равномерным, без рывков как во время рабочего, так и обратного хода.
7. Проверить наличие и исправность ограждения.
8. Проверите исправность патронов для крепления инструмента и приспособлений для установки и крепления деталей.
9. Проверить исправность подъемного устройства и других приспособлений для обслуживания станка.
10. Проверить и обеспечить смазку станка смазочпо-охлаж-дающей жидкостью.
11. Выборочно проверить соответствие заготовок техническим условиям.
12. О всех замеченных неисправностях и недостатках станка, приспособлений, предохранительных устройств и ограждений сообщить мастеру и до их устранения без указания мастера не приступать к работе на станке.
Во время работы.
1. Не браться незащищенными руками за режущую часть протяжки.
2. Не присоединять и не отсоединять протяжку на ходу станка, а также не поддерживать протяжку во время работы за режущую часть, так как руки рабочего могут быть прижаты зубьями «протяжки к торцу обрабатываемой детали.
3. Не удалять стружку пальцами, пользоваться для этого щеткой, а также медным или латунным прутком.
4. Для закрепления протяжек пользоваться только исправными и специально предназначенными для этой цели патронам» и устройствами.
5. Не забивать детали на протяжку. Если деталь не входит на направляющую, нужно установить причину и устранить ее.
6. Не прикасаться руками к протяжке во время ее рабочего и холостого ходов.
7. Не класть протяжки на станок и хранить их только в специальных стеллажах.
8. Во время работы не стоять против хода протяжки, так как в случае разрыва ее конец может отлететь вперед и ранить рабочего.
9. Не нагибаться над ползуном во время рабочего хода стайка, потому что клин в случае поломки с большой силой выбрасывается из патрона вверх.
10. Не поправлять деталь на столе станка во время работы, а также не оставлять руки на приспособлении после пуска станка на рабочий или холостой ход.
11. Во время работы станка не держаться руками за валик переключения, так как руки могут быть защемлены между упорами валика и ползуна станка.
12. Не стоять вблизи работающей протяжки во избежание захвата одежды ее зубьями.
13. Содержать рабочее место в чистоте и порядке, своевременно убирать разлитое масло, эмульсию, обтирочный материал, стружку.
14. Не загромождать проходов, аккуратно укладывать полуфабрикаты и изделия. Следить, чтобы готовые детали своевременно убирались.
15. Обращать внимание на правильную установку и надежное закрепление протяжки и обрабатываемой детали.
16. Устанавливать тяжелые протяжки с помощью вспомогательных рабочих или при помощи подъемных приспособлений.
17. Трубки подачи воздуха и масла к пневматическим и гидравлическим зажимным устройствам оберегать от механических повреждений. Внезапное падение давления в пневматических и гидравлических приспособлениях может стать причиной несчастного случая. Перед началом работы проверить действие устройств, предотвращающих ослабление крепления детали в случае падения давления.
18. Устанавливать и снимать протяжки только защищенными руками (в рукавицах).
19. Применять режимы резания, которые указаны в операционной карте, изменяя их только по согласованию с технологом.
20. Не опираться на станок во время работы и не позволять делать это другим; не передавать и не принимать чего-либо через станок во время его работы.
21. Работать только исправными протяжками и вспомогательным инструментом.
22. При ремонте, чистке и смазке для предотвращения пуска станка вывешивать на пусковых приспособлениях надпись «Не включать. Ремонт».
23. Об обнаруженных недостатках сообщать мастеру.
По окончании работы.
1. Остановить станок, убрать со станка стружку, очистить его от грязи и эмульсии и смазать.
2. Привести в порядок рабочее место.
3. Сообщить мастеру и своему сменщику о всех неполадках, замеченных в процессе работы.
