Лабораторная работа 7

Тема: «Исследование неразветвленной цепи с R,L,С. Резонанс напряжений»

Цель работы: Проанализировать явления, происходящие при последовательном соединении реактивных элементов, исследовать явление резонанса напряжений.

Таблица 16 -Технические данные приборов.

№	Наименование приборов	Система приборов	Предел измерения	Цена деления	Примечание
1					У
2					У
3					У

~

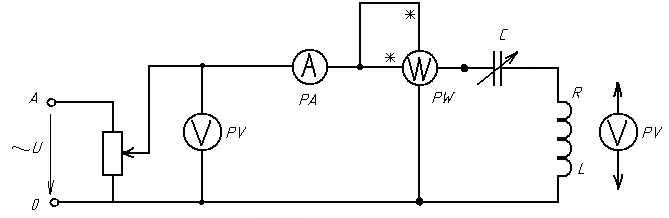

Рисунок 13 - Электрическая схема цепи последовательного соединения R, L, C.

Порядок выполнения работы:

1. Определить расположение приборов на рабочем столе.

2. Собрать электрическую схему (Рисунок 13)

3. Определить цену деления приборов.

4. Предъявить схему для проверки преподавателю.

5. Включить автомат переменного тока, установить при помощи реостата заданное напряжение и удерживать его в течение работы постоянным.

6. Записать показания приборов при пяти значениях емкостей в таблицу 17, из них:

Два значения φ<0

Одно значение φ=0

Два значения φ>0

7. По полученным данным построить графики зависимости:

U_c=f(X_c); U_L=f(X_c); Q= f(X_c); P= f(X_c); I= f(X_c); U_a= f(X_c);

cos φ= f(X_c); на миллиметровой бумаге.

7. Сделать вывод о проделанной работе.

8. Ответить на контрольные вопросы.

Таблица 17 - Измерения и вычисления

№

U

I

Uk

UL

Uc

P

Zц

Zk

Rk

Xk

Xc

Ua

C

QL

Qc

Q

S

c o s φ

φ

В

А

В

Вт

Ом

В

мкф

вар

ВА

1

2

3

4

5

Расчётные формулы:

Z_k=U_k/I ;

U_L=I R_k ;

U_a=I R_k ;

X_C=U_C/I ;

Z_C=U/I ;

Q_L=U_L I ;

Q_C=U_C I

S=U I ;

cosφ=P/S ;

X=X_L-X_C ;

tgφ=X/R

Вывод:

Контрольные вопросы:

1. Что представляют собой топографические диаграммы? Расскажите правила их построений.

2. Какие результаты можно получить с помощью топографических диаграмм?

3. Расскажите условия резонанса напряжения.

4. В чём заключается резонанс напряжения, и где его применяют?

5. Что означают условия: φ >0, φ =0, φ <0?
