Лабораторная работа 3

Тема: «Исследование цепей постоянного тока»

Цель работы: Снять вольтамперные характеристики элементов цепи. Сравнить результаты аналитических и графических расчётов при последовательном и параллельном соединении линейных и нелинейных элементов.

Таблица 8 - Технические данные приборов

№	Наименование приборов	Обознач. прибора	Класс точности	Предел измерения	Цена деления	Тип
1						У
2						У

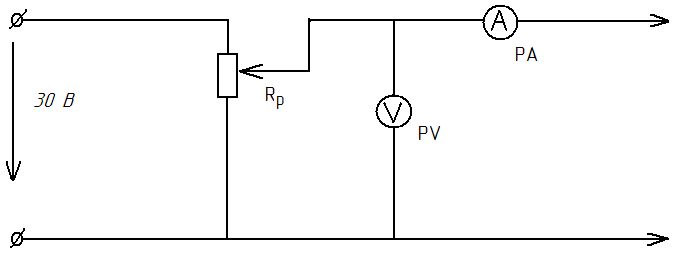

Рисунок 5 - Общая схема

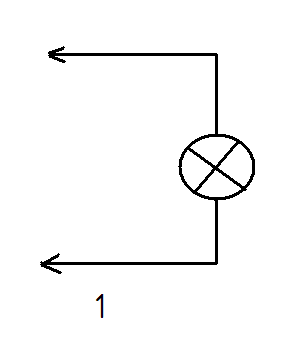

Рисунок 6 - Снятие ВАХ лампы Рисунок 7 - Снятие ВАХ резистора

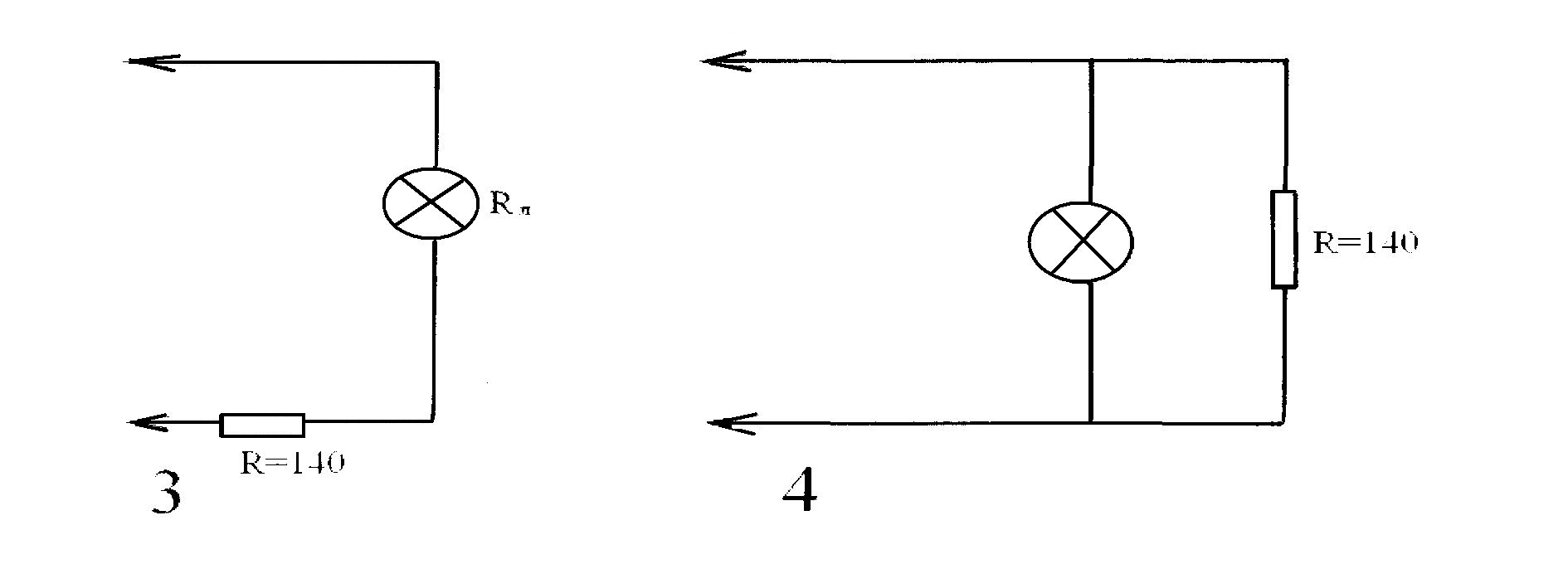

Рисунок 8 - Снятие ВАХ последовательно соединённых лампы и резистора

Рисунок 9 - Снятие ВАХ параллельно соединённых лампы и резистора

Порядок выполнения работы:

1. Собрать электрическую схему.

2. Подключить лампу в цепь, снять показания приборов. Результаты записать в таблицу 9.

3. Подключить резистор в цепь, выставляя напряжение, снять показания приборов. Результаты записать в таблицу 9.

4. Последовательно соединить лампу (нелинейный элемент) и резистор (линейный элемент) и снять вольтамперную характеристику. Результаты записать в таблицу 9.

5. Параллельно соединить линейный и нелинейный элемент, снять ВАХ и записать в таблицу 9.

6. Построить на миллиметровке график зависимости (ВАХ) для лампы I_л = f(U_л) и резистора I_R = f(U_R), а также ВАХ последовательного и параллельного соединения линейного и нелинейного элементов полученные экспериментально и подсчитанные графически.

7. Сделать вывод о проделанной работе. Ответить на контрольные вопросы.

Таблица 9 - Снятие ВАХ

№	Лампа		Резистор		Резистор-лампа последовательно		Резистор-лампа параллельно
	I, А	U, В	I, А	U, В	I, А	U, В	I, А	U, В
1		5		5		5		5
2		10		10		10		10
3		15		15		15		15
4		20		20		20		20
5		25		25		25		25
6		30		30		30		30

Вывод:

Контрольные вопросы:

1. Какой элемент электрической цепи называется нелинейным?

2. Что называется вольтамперной характеристикой?

3. Какие элементы обладают нелинейными вольтамперными характеристиками?
