6.1.3 Панель алармов
Под экраном мнемосхемы находится панель алармов. Она содержит кнопки для пяти наиболее важных алармов. Двухэкранная рабочая станция отображает десять наиболее важных алармов, по пять на каждом мониторе, что позволяет сосредоточиться, прежде всего, на алармах с наивысшим приоритетом. Приоритет и состояние аларма определяют его важность.
На кнопках отображается позиция модуля, по которой сработал аларм. Щелкнув по кнопке, оператор открывает соответствующую мнемосхему для устранения причин, вызвавших срабатывание аларма.

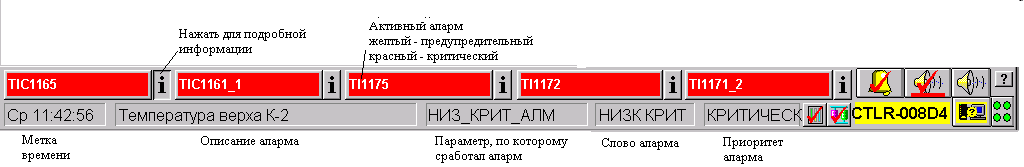

На панели алармов рядом с каждой кнопкой аларма имеется также кнопка (i) расширенной информации об аларме. При нажатии на нее в нижней части панели алармов выводится информация по данному аларму: метка времени, описание, параметр, слово аларма и его приоритет.
При нажатии на одну из пяти кнопок панели алармов на экране оператора отображается нужная мнемосхема и, если это сконфигурировано, экран панели для данного модуля.
6.1.3.1 Кнопки и поля панели алармов
На панели алармов имеются следующие стандартные кнопки, связанные с алармами:
Подтвердить
Алармы –
находится на панели алармов и имеется
также на экранах панели и детальной
панели модулей. При нажатии на эту иконку
на панели алармов система подтвердит
все неподтвержденные алармы, которые
отображены на мнемосхеме. Если нажать
такую кнопку на панели модуля, то будут
подтверждены все алармы для этого
модуля.
Подавить
Сирену –
отключает звуковую сигнализацию
появившегося аларма. Если становится
активным новый аларм, то сирена снова
начинает звучать. Действие указанной
кнопки аналогично кнопке «Квитирование».
Включить/Отключить
сирену –
при выключении сирены новые активные
алармы не вызывают ее повторного
включения.
Первая
из этих кнопок разрешает или запрещает
переход к панели модуля при щелчке по
кнопке аларма данного модуля, вторая
разрешает или запрещает переход к
мнемосхеме, на которой находится данный
модуль при щелчке по кнопке аларма
данного модуля на панели алармов.
Если
описанные выше кнопки разрешают оба
действия, то при щелчке по кнопке аларма,
показывающей имя модуля, в котором
имеется аларм,
оператор открывает мнемосхему, в которой
этот модуль находится. Одновременно
открывается панель модуля для исправления
условия, вызвавшего аларм, что позволяет
оперативно реагировать на возникшие
нарушения процесса.
6.1.4 Логические схемы
Для
оперативного определения наличия
активных блокировок и причин отключения
оборудования на установках ЭЛОУ-АВТ и
висбрекинга гудрона внедрены логические
схемы. Для просмотра наличия блокировок
нужно нажать кнопку
или кнопку с надписью «ПАЗ» на панели
инструментов и кнопками
выбрать нужную схему.
В левой части экрана отображены параметры блокировок с указанием позиционного обозначения и описанием СИТ, в средней части находятся логические схемы, а справа – исполнительные устройства, приводимые в действие блокировкой. Зеленые прямоугольники, расположенные после параметров и логических элементов по пути следования сигнала разрешают его прохождение от данного параметра или элемента. Прохождение сигнала блокировки можно запретить, при этом заливка прямоугольника становится красной (это действие доступно только Администратору Системы).
При активизации блокировки цвет фона, на котором отображена уставка, изменяется с серого на красный. Черная пунктирная линия, показывающая путь прохождения сигнала, становится белой.
При активизации одной или нескольких блокировок перед параметром, являющимся первопричиной остановки, появляется красная стрелка, а рядом с линиями пути прохождения сигнала красные звездочки. Эти символы остаются на экране и после того, как параметры возвратятся в допустимые границы, что позволяет определить первопричину нарушения режима даже после ее устранения. Смена символов первопричины происходит после полного восстановления схемы (нет активных блокировок) или при активизации новой блокировки.
