6.1.2.4 Панели аналогового входа
Если щелкнуть по любому обозначению позиции мониторинга появляется предназначенная только для него панель аналогового входа (рисунок внизу слева с описаниями полей).
Панель модуля Детальная панель модуля
Кнопка предназначена для закрытия панели.
Н
а
панели модуля
расположены Индикаторы
алармов:
- НК - низкий критический;
- НП - низкий предупредительный;
- ВП - высокий предупредительный;
- ВК - высокий критический.
Буквы над каждым из индикаторов алармов высвечиваются темно-серым цветом, если соответствующий аларм не включен. В противном случае цвет букв соответствует приоритету аларма. Сами индикаторы алармов также темно-серые для выключенных алармов; они имеют черный цвет, если аларм включен, но не активен. Если аларм включен и активен, то цвет индикатора соответствует приоритету аларма (красный для критического, желтый для предупредительного). При появлении нового аларма, его индикатор мигает цветом приоритета аларма, пока он не будет подтвержден оператором. При этом мигание прекращается, но цвет индикатора не изменяется до тех пор, пока значение параметра не возвратиться в разрешенную область. Если для параметра назначены технологические сигнализации, они индицируются стрелками желтого цвета (предупредительные) или красного цвета (критические) слева от барограммы.
Кнопки инструментов (см. рис. выше) – щелчок по каждой из кнопок (слева направо) выполняет следующие функции:
Открывает экран детальной панели данного модуля.
Открывает основной экран мнемосхемы данного модуля.
Открывает текущий тренд (график) для настройки данного модуля.
Открывает студию управления (для Оператора заблокировано)
Открывает архивный тренд и журнал событий (при наличии на станции) для данного модуля.
Подтверждает все алармы для этого модуля.

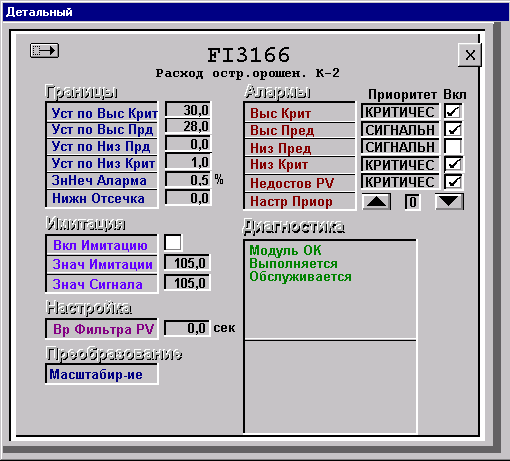

При щелчке по левой кнопке инструментов открывается детальная панель данного модуля (см. рис. выше). На ней можно просмотреть и изменить границы алармов, их приоритет, а также включить или выключить (если имеется допуск).
6.1.2.5 Панели пид - контура регулирования

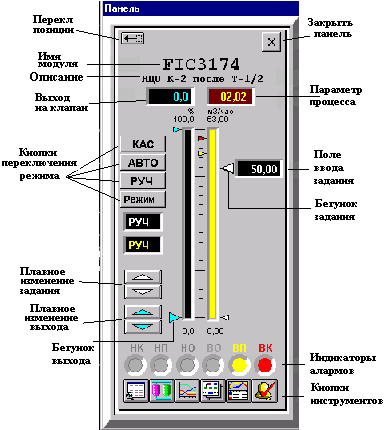

Панели ПИД - контура регулирования (пропорционально – интегрально – дифференциального) контура вызываются так же, как и панели мониторинга, но имеют больше полей.
Зона Выход на клапан – показывает голубым цветом значение выхода блока ПИД на клапан. Фон окна изменяется с черного на оранжевый или красный цвет, когда состояние выхода становится неопределенным или плохим (выходит за границы диапазона или при обрыве) соответственно. Если блок находится в ручном режиме, то при двойном щелчке на этом поле появляется диалоговое окно, предлагающее оператору ввести значение выхода.
Панель модуля Детальная панель модуля
Зона параметра процесса – текущее значение переменной процесса обозначенное желтым цветом. Фон окна изменяется с черного на оранжевый или красный цвет, когда состояние выхода становится неопределенным (выходит за границы диапазона или при обрыве линии связи) соответственно.
Кнопки КАС/АВТО/РУЧ – используются для установки требуемого режима управления блока. Видимость этих кнопок определяется разрешенными режимами работы блока ПИД: если режим КАС для данного блока не разрешен, то кнопка не будет видна. Для перевода блока в нужный режим – щелкнуть по соответствующей кнопке.
Кнопка Режим – при щелчке на этой кнопке выводится окно со списком разрешенных режимов для этого блока. Щелкнуть на кнопке нужного режима для его выбора и затем на кнопке для закрытия окна.
Кнопки плавного изменения задания – серые кнопки с белыми стрелками. Они видимы, если блок в режиме АВТО или РУЧ.
Кнопки плавного изменения выхода – серые кнопки с голубыми стрелками. Они видимы, если блок находится в режиме РУЧ.
Бегунок выхода – находится слева от столбика выхода. Для изменения выхода нужно установить курсор на бегунок и, удерживая нажатой левую кнопку манипулятора «мышь», перетащить бегунок вверх или вниз на необходимое значение. При этом значение выхода изменится и стрелка останется в новом положении. Бегунок виден, если блок в РУЧ режиме.
Бегунок задания – аналогично бегунку управления выходом может перетаскиваться при помощи манипулятора «мышь» для изменения задания, когда режим блока АВТО.
Окошко ввода задания – показывает значение SP и находится рядом с бегунком задания. Фон окна изменяется с черного на оранжевый или красный цвет, когда состояние задания становится неопределенным или «плохим» (выходит за границы мин. или макс. ограничения) соответственно. Если режим блока АВТО или РУЧ, то при двойном щелчке на этом окне появляется диалоговое окно, в котором можно ввести значение SP (задание) с клавиатуры.
Индикаторы алармов и кнопки инструментов такие же, как в панели аналогового входа.

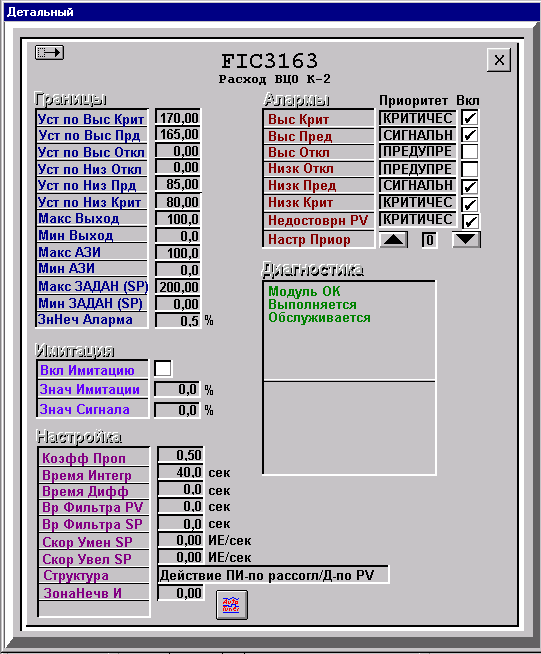

При щелчке на левой кнопке инструментов открывается детальная панель данного модуля (см. рис. выше). На ней можно просмотреть и изменить (при наличии допуска) границы задания, выхода, алармов, их приоритет, изменить параметры ПИД контура, а также включить или выключить алармы.
