1. Наружный обтюратор

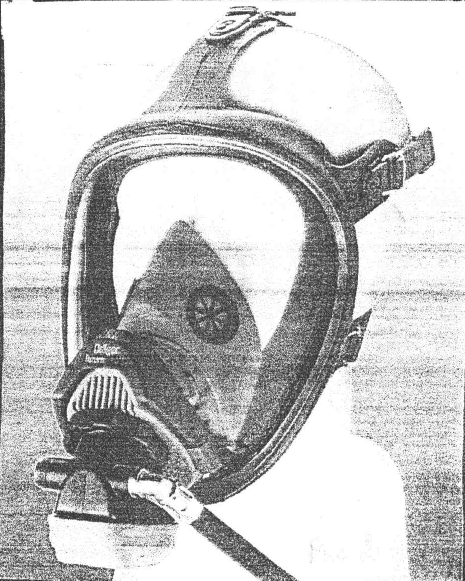

6 .1.18 Панорамные лицевые маски (рис. 2) для защиты органов дыхания представляют собой присоединяемые дыхательные устройства, при помощи которых устанавливается надежное соединение дыхательных органов человека со всеми средствами индивидуальной защиты органов дыхания (СИЗОД):

- фильтрующими СИЗОД;

- шланговыми СИЗОД;

- автономными СИЗОД.

2. Внутренний обтюратор

Рис.2

6.1.19 Внутренняя конструкция масок препятствует запотеванию панорамного стекла даже при низкой температуре окружающей среды, так как внутренняя часть маски разбита на глазное и дыхательное пространство.

6.1.20 Через дыхательный и продувочный клапаны воздух сначала поступает в глазное, а затем в дыхательное пространство и лишь после этого попадает в органы дыхания носителя маски.

6.1.21 Высокоэластичная, хорошо переносимая кожей и стойкая к старению специальная резина или силикон, обеспечивают герметичное и приятное прилегание маски. Маски должны быть чистыми и не иметь дефектов и явлений старения резины.

6.1.22 Панорамные стекла должны быть чистыми и прозрачными.

6.1.23 Встроенная разговорная мембрана позволяет обеспечивать хорошую возможность общения.

6.1.24 Выдыхательный клапан находится в нижней части маски, что способствует отводу жидкости (пота, слюны) и защищен сеткой от повреждения и попадания механических примесей.

6.1.25 Маски являются универсальными и независимо от формы и величины лица обеспечивают надежную защиту органов дыхания.

6.1.26 Лицевые панорамные маски имеют устойчивость к температурам от +85 до – 25ºС.

6.2 Требования безопасности перед началом работы

6.2.1 Перед началом работы подготовить дыхательный аппарат к эксплуатации, для чего необходимо:

- визуально проверить исправность маски и правильность подсоединения к ней легочного автомата;

Рис. 3

- осмотреть состояние баллона на предмет наличия механических повреждений (разрыв или истирание контрольной сетки,

вмятины, трещины);

- проверить целостность резьбы на вентиле баллона и

маховичка редуктора;

- проверить правильность положения и целостность

уплотнительного кольца маховичка редуктора (Рис.3);

- установить "спинку" горизонтально, распустить ремень крепления баллона и сдвинуть (расслабить) пряжку ремня фиксации, образуя свободную петлю ремня;

- протянуть баллон сквозь петлю ремня, располагая резьбу

вентиля над маховичком редуктора (рис.3);

Рис. 4

- поднять аппарат в вертикальное положение, навинтить

маховик на вентиль баллона до упора и после этого закрепить

противовибрационную защелку на маховик редуктора (рис.4);

Рис. 5

- положить "спинку" горизонтально, взять свободный конец ремня крепления баллона, натянуть его по периметру окружности баллона, привести в действие замок (Camlock) поднятием пряжки вверх, закрепить ремень на липучках (если они имеются), а при их отсутствии закрепить свободный конец в петле (кольце) пряжки (рис.5, 6).

6.2.2 Проверить на отсутствие утечки воздуха из шланга

высокого давления, для чего:

- открыть медленно до конца (до упора) вентиль баллона,

нагнетая тем самым воздух в систему дыхательного аппарата.

Рис. 6

Если на легочном автомате сразу же обнаружится утечка воздуха, нажать на центральную часть резиновой крышки, чтобы включить механизм избыточного давления.

Повторить эти действия два или три раза, чтобы устранить утечку, закрыть вентиль баллона и наблюдать за показаниями манометра.

Показания манометра не должны падать быстрее, чем 10 кг/см² в минуту.

6.2.3 Проверить блок предупредительного свистка, для чего:

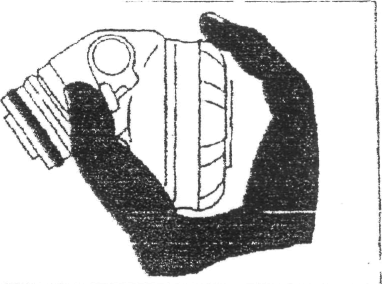

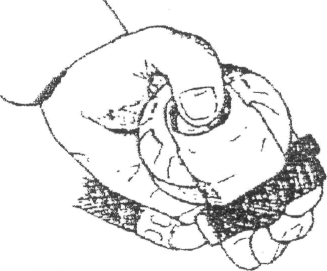

- открыть вентиль баллона, закрыть ладонью входное

Рис. 7

отверстие легочного автомата, нажать на центральную часть резиновой крышки (рис. 7, 8);

- осторожно, поднимая руку и поддерживая небольшое падение давления, медленно выпустить воздух из системы, надавив на центр резиновой крышки, и внимательно наблюдать за показаниями манометра;

- свисток должен зазвучать при заданном значении давления: оно соответствует 55 кг/см² ± 5 кг/см².

Рис.8

Е сли свисток не зазвучит или выявится другая неисправность, аппарат необходимо передать механику ОСАСС для ремонта.

6.2.4 Подсоединить легочный автомат к лицевой маске,

для чего необходимо:

- осмотреть и убедиться в том, что разъём лицевой маски и уплотнительное кольцо легочного автомата не повреждены и не загрязнены;

Рис.9

- медленно и аккуратно вставить штуцер легочного автомата

во входной разъём лицевой маски, до срабатывания запорного

механизма (щелчка);

Рис.10

- для аппаратов Омега-С-300-1 при креплении легочного автомата к лицевой маске, необходимо вставить штуцер легочного автомата во входной разъём лицевой маски и вручную по резьбе штуцера маски затянуть его обжимной гайкой.

- отрегулировать на аппарате удобное положение легочного автомата.

6.2.5 Провести надевание аппарата, для чего:

- распустить плечевые и поясные ремни, отрегулировать по своему росту; надеть аппарат;

- застегнуть пряжку поясного ремня и потянуть вперед его свободный конец (рис. 9);

- затянуть ремень пока аппарат не ляжет свободно, удобно (рис. 10);

- спрятать свободные концы в имеющиеся петли поясного ремня;

- потянуть вниз концы плечевых ремней с тем, чтобы аппарат надежно и удобно лег на спину (рис. 11);

Рис.11

- свободные концы спрятать под поясной ремень.

6.2.6 Провести надевание маски, для чего необходимо:

- распустить ремни маски (рис.12), одеть на шею шейный ремень маски (рис.13);

- поместить подбородок в маску;

- надеть ремни на голову, расположить центральную часть головных ремней на затылке, регулируя положение центральной части головных ремней ремнем (3);

- равномерно затянуть сначала оба нижних (1,1), затем оба верхних ремня (2,2) (рис 14);

- проверить отсутствие утечек в шланге высокого давления.

6.2.7 Перед использованием провести функциональную проверку, закрыв ладонью вдыхательную часть маски. Маска герметична, если нет проникновения внешнего воздуха и если корпус маски слегка подсасывается к лицу.

6.2.8 Присоединить маску к легочному автомату, открыть вентиль баллона, и свободно дышать.

Рис.12

Если обнаружится утечка, необходимо закрыть вентиль баллона, поправить головные ремни и повторить проверку.

6.2.9 Убедившись в герметичности маски медленно, но до конца,

открыть вентиль баллона и заполнить систему шлангов воздухом.

6 .2.10 Проверить давление в баллоне по показаниям манометра.

Давление в баллоне не должно быть меньше, чем 240 кг/см².

Давление в баллоне аппарата Омега - С – 300 – 1 не должно быть меньше, чем 250 кг/см².

6.2.11 При эксплуатации аппарата в условиях низких температур необходимо соблюдать следующие правила:

- все узлы аппарата должны быть тщательно просушены;

Рис.13

- маску перед началом работы по возможности необходимо согреть (можно под одеждой);

Примечание: при плотной посадке маски легочный автомат

автоматически включится при первом же вдохе, дышать свободно, нормально.

Рис.14
