№ 5

1. Пояснити утворення p-n переходу в напівпровіднику.

Область на границі двох напівпровідників з різними типами електропровідності називається р-п переходом.

Явища, які відбуваються, в р-п переході лежать в основі роботи напівпровідникових приладів.

Візьмемо пластину кремнію, одна частина якої має електронну провідність (n-типу), а друга - діркову (р-типу),

( малюнок)

Електрони, з області n-типу проникають в область р-типу і заряджують приграничний шар р-області негативно. Приграничний шар напівпровідника - n-типу, втративши електрони заряджається позитивно.

в області р-п переходу створюються протилежні по знаку заряди.

Ці заряди створюють в області р - п переходу електричне поле, яке протидіє дифузії головних носіїв заряду. Тому називається потенціальним бар'єром.

Просторові заряди в області р-п переходу створюють для головних носіїв заряду пластини кремнію підвищений опір, тому р-п перехід називають запираючим шаром.

2. Що називається варисторами? Наведіть їх умовне графічне позначення.

Нелінійні резистори (варистори) - це такі НП резистори, у яких питомий опір залежить від прикладеної напруги. Варистор має нелінійну симетричну ΒΑΧ, яку показано на мал.

основниий параметр варис­тора – коефіцієнт нелінійності λ, який визначається відношенням ста­тичного опору R_cm до динамічного опору

,

де U, I-напруга на варисторі та струм через нього. λ = 2 ÷ 6.

Варистори використовують як обмежувачі перенапруг для захисту НП приладів

3. Приведіть схему включення випрямляючого діода і поясніть принцип дії схеми .

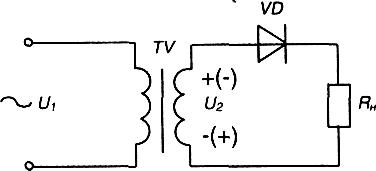

. Схема випрямлення напруги змінного струму із застосуванням випрямного діода

Дія випрямнФих діодів, базується на викорис­танні вентильних властивостей р-п переходу.

№ 8

1. Приведіть і поясніть схему включення і вольт-амперну характеристику стабілітронів.

НП діод, на якому напруга в зоні електричного пробою майже не залежить від струму, називається стабілітроном. Як постає з ΒΑΧ, наведеної на мал., в зоні пробою напруга на стабілітроні майже не залежить від струму через нього І_ст .

С табілітрони використовують для стабілізації напруги. Щоб запобігти тепло-

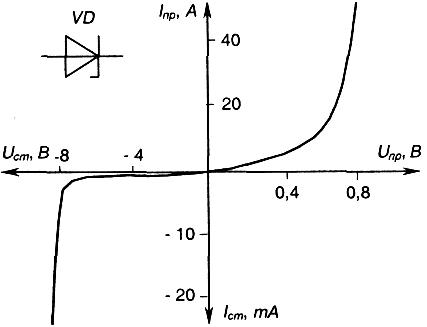

Малюнок - Умовне позначення та ΒΑΧ стабілітрона

вому пробою, їх конструкція забезпечує ефективне відведення тепла.

Основними параметрами стабілітрона є:

- напруга стабілізації U , що становить від 1 до 1000 В;

- динамічний опір на ділянці стабілізації (характеризує зміну величи­ни

напруги на приладі зі змінами струму крізь нього) що складає від

одиниць до десятків Ом

-мінімальний струм стабілізації І_ст.min - мінімальний струм, при якому прилад гарантовано знаходиться в режимі стабілізації – складає одиниці міліампер;

- максимальний струм стабілізації І_ст.мах - максимально допустимий струм через прилад, досягає (0,02 ·*· 1,5) А.

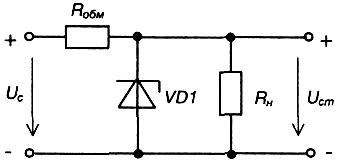

Н айпростіша схема стабілізації наведена на мал. 2. 6.

2. Розшифруйте маркування діода - КС118 А.

Кремнієвий стабілітрон групи Г

3. Що вивчає електроніка, як галузь науки?

Вивченням фізичних явиш зв’язаних з перемішенням електрично заряжених часток в різних середовищах і при різних умовах.

№ 13

1. Поясніть принцип дії, будову та умовне графічне зображення терморезисторів.

НП резистори, опір яких різко залежить від температури навколишнього середовища. Це – терморезистори. Їх умовне позначення наведене на мал. в.

Терморезистори поділяються на термістори, у яких із зростанням температури опір зменшується, та позистори, у яких із зростанням тем­ператури опір зростає.

Терморезистори (термістори, позистори) використовуються як дат­чики температури у системах регулювання температури, теплового захисту, протипожежної сигналізації, для термостабілізації режимів ро­боти електронних пристроїв.

Потужні позистори дозволяють забезпечувати захист електрообладнання від струмів перевантаження (замість теплових реле).
