Лекция 5
1 Автоматические системы управления
Понятие АСУ
Классификация
Типы АСУ
Понятие АСУ
Производственный процесс на предприятии может состоять из технологических операций: непрерывных (химические, литейные) и дискретных операций (сборка).
Тип технологического процесса определяется способом управления операциями и процессами объектов управления, возможную полноту автоматизации процесса.
Производственный процесс делят на фазы, что позволяет разрабатывать систему управления фазами, которые не зависят от вида продукции или изделия является законченной частью. Вид продукции определяет тип технологического процесса и на выбор схемы управления.
ЭВМ внедряют в АСУ, так как она обладает быстродействием, значительным объемом памяти, гибкостью логики и позволяет реализовывать сложные законы управления.
АСУ предполагает участие человека.

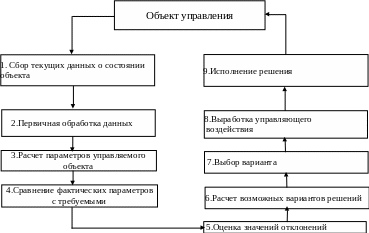

Рисунок 1 - Упрощенная схема переработки информации в АСУ
Классификация АСУ.
1 Информационные системы обеспечивают сбор и выдачу измерительной информации о ходе процесса. Выбранная управляющая информация служит рекомендацией операторов – ему отводится главная роль.
Управляющие системы - после сбора информации выдает команды исполнительным механизмам, важная роль отводится машине.
Классы структур АСУ.
Существует четыре класса АСУ:
Децентрализованная структура:
2 Централизованная структура:
3 Централизованная рассредоточенная:
4
Иерархическая:
1.3 Типы АСУ
Управление производством можно разделить на 2 области:
управление организационно-экономическим процессом ( объектом управления являются коллективы людей)
управление технологическим процессом
Различают 2 типа АСУ:
автоматизированные системы организационно-экономического или административного управления (АСУП)
автоматизированные системы управления технологическим процессом ( АСУ ТП)
В АСУП процессы управления инертны, т.к. идёт задержка выдачи управляющих воздействий, что позволяет использовать документную форму представления информации и дискретный её ввод в машину. АСУ ТП управляет процессом резания, плавкой и т.д., сложность современных технологических систем не позволяет охватить все измерения и наблюдения одновременно, поэтому целесообразно использовать ЭВМ. Для связи ЭВМ с объектом управления включают специальные аппаратные средства, обеспечивающие получение, преобразование и передачу информации объекта к машине и обратно. В последние годы часто используют слияние АСУП и АСУ ТП в единую интегрированную систему управления, позволяющие обрабатывать всю имеющуюся информацию, т.е. организовывать производственный процесс полностью управляемый вычислительным комплексом.
Список используемой литературы:
1 Шишмарев В.Ю. Автоматизация технологических процессов. –М.: Академия, 2007. -352с.
