2.9. Регулювання напруги
Метою
регулювання напруги є
забезпечення вимог ПУЕ про рівень
напруги на шинах 10 кВ підстанцій у вузлах
навантаження 3 і 4. В режимі найбільшого
навантаження ця напруга повинна бути
не нижче
(10.5 кВ). Засобом регулювання напруги у
виконуваному проекті є трансформатори
з РПН.
Нехай
при розрахунку усталеного режиму в
деякому вузлі і
одержано
напругу
(рис. 2.10). Напруга
(напруга на вторинній обмотці
трансформатора, що приведена до первинної
обмотки) відрізняється від напруги
на величину втрат напруги в трансформаторі
(2.35)
де
кількість
трансформаторів на підстанції.

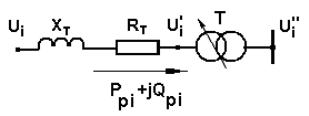

Рис. 2.10. Регулювання напруги трансформатором з РПН
Активний та індуктивний опори трансформатора обчислюються за його паспортними даними (табл. 2.4)
Ом;
Ом.
(2.36)
Напруга на вторинній обмотці трансформатора буде такою
(2.37)
де
номінальний коефіцієнт трансформації;
-
напруга нульового відгалуження РПН.
Якщо
напруга
відрізняється від тієї, яка вимагається
ПУЕ, то необхідно переключити РПН з
нульового відгалуження
на бажане відгалуження
,
що забезпечує на вторинній обмотці
трансформатора напругу не нижче 10,5 кВ:
(2.38)
З останнього виразу матимемо
(2.39)
За одержаним значенням підбирається напруга стандартного відгалуження
(2.40)
де
номер
відгалуження,
,%-
напруга одного ступеня регулювання
(див. табл. 2.4).
Визначається напруга на вторинній обмотці трансформатора після регулювання
(2.41)
Одержане значення повинно задовольняти вимогам ПУЕ.
3. Графічна частина проекту
Графічна частина проекту складається з креслення формату А1.
На ньому дається принципова схема однолінійної системи, що проектується з вибраними схемами підстанцій і ТЭЦ. На кресленні повинні бути нанесені позначення вибраного обладнання (трансформаторів, генераторів, ліній електропередачі), показані напруги у вузлах, що отримані за розрахунками усталеного режиму, напруги на вторинній стороні трансформаторів до і посля регулювання напруги.
