2.5. Вибір схеми видачі потужності і трансформаторів тец

Схеми видачі потужності генераторами ТЕЦ будуються за двома основними принципами:

- схеми з генераторним розподільним пристроєм (ГРП) (рис.2.3),

- блочні схеми (рис.2.4).

Від шин ГРП одержують живлення споживачі на напругу 10 кВ і споживачі власних потреб (ВП). Такі схеми застосовуються для генераторів невеликої потужності.

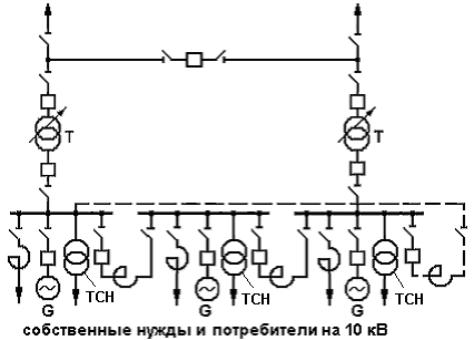

Рис.2.3. Схема ТЕЦ з генераторним розподільним пристроєм

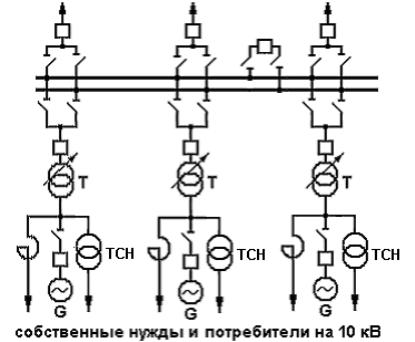

Рис.2.4. Блочна схема ТЕЦ

Власні потреби ТЕЦ виконуються на напругу 6 кВ. Тому при генераторній напрузі 10 кВ живлення ВП здійснюється через трансформатор власних потреб (ТВП) напругою 10/6 кВ.

З ростом одиничних потужностей генераторів застосовуються блочні схеми, в яких споживачі на напругу 10 кВ і споживачі ВП одержують живлення відпайками від генераторів .

В схемах ТЕЦ з ГРП зв'язок з системою здійснюється, як правило, через два трансформатори зв’язку . Вибір потужності цих трансформаторів має проводитись з урахуванням графіка теплового навантаження ТЕЦ, можливої відмови одного з генераторів та інших факторів. В даному проекті номінальну потужність одного трансформатора зв’язку рекомендується вибирати не менше таких значень:

(2.18)

Для блочної схеми ТЕЦ з однаковими агрегатами номінальна потужність кожного блочного трансформатора Т має бути не менше таких значень

(2.19)

Одержані значення потужностей округлюються до найближчої більшої номінальної потужності трансформатора (див. табл. 2.4).

Розподільний пристрій вищої напруги 110…220 кВ (РП ВН) може виконуватись за схемою без збірних шин з перемичкою (рис. 2.3) або з двома системами шин (рис. 2.4). Кількість приєднань до шин РП ВН визначається кількістю ліній, що до них підходять.

2.6. Вибір трансформаторів і схем підстанцій у вузлах навантаження

На підстанціях, від яких одержують живлення споживачі 1 та 2 категорій, встановлюються два трансформатори. Потужність трансформаторів на підстанціях вибирається з урахуванням допустимого перенавантаження в аварійному режимі. Під аварійним режимом мається на увазі аварійне відключення одного з трансформаторів. Все навантаження приймає на себе трансформатор, що залишився в роботі.

Вираз для вибору номінальної потужності трансформаторів має вигляд

(2.20)

де - розрахункове навантаження у вузлі і,

=1,4…1.5 – коефіцієнт допустимого перенавантаження.

Одержане значення потужності округлюється до найближчої більшої номінальної потужності трансформатора (див. табл. 2.4).

Схема підстанції залежить від напруги, потужності, призначення підстанції, її розташування в схемі мережі, кількості приєднань і других факторів.

При виконанні проекту слід застосовувати типові схеми підстанцій в залежності від їх розташування в схемі мережі:

- тупикова підстанція (рис.2.5, а),

- транзитна в замкнутій схемі (рис.2.5, б),

- транзитна в магістральній схемі (рис.2.5, в).

а) б) в)

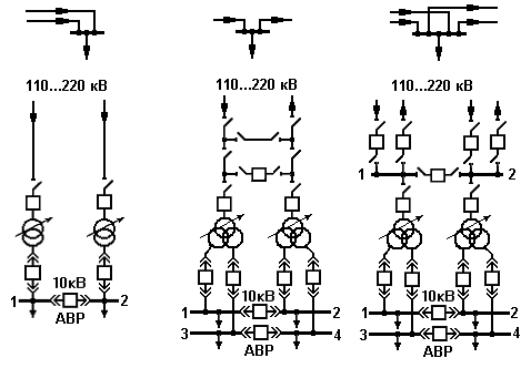

Рис. 2.5. Типові схеми підстанцій

РП ВН (110…220 кВ) виконується, як правило, відкритим. За кількості приєднань до чотирьох (2 приєднання – лінії, 2 приєднання - трансформатори) РП ВН виконується без збірних шин. Для забезпечення транзиту потужності в РП ВН передбачається робоча перемичка з вимикачем (рис. 2.5, б). При виконанні ремонтних робіт транзит потужності здійснюється через ремонтну перемичку без вимикача.

При кількості приєднань на стороні ВН шість і більше передбачаються більш складні схеми РП ВН, зокрема система збірних шин, що складається з двох секцій (секції 1 і 2 на рис. 2.5, в).

Таблиця 2.4

Тип трансформатора
ТДН -10000/110	10000	115	11	14	58	10,5	0,9
ТДН-16000/110	16000	115	11	21	86	10,5	0,85
ТРДН-25000/110	25000	115	10,5	35	120	10,5	0,75
ТРДН-32000/110	32000	115	10,5	32	145	10,5	0,75
ТРДН-40000/110	40000	115	10,5	42	160	10,5	0,7
ТРДН-63000/110	63000	115	10,5	50	245	10,5	0,6
ТРДН-32000/220	32000	230	11	45	150	11,5	0,65
ТРДН-40000/220	40000	230	11	50	170	11,5	0,6
ТРДН-63000/220	63000	230	11	70	265	11,5	0,5

Примітка. Трансформатори з вищою напругою 110 кВ мають пристрій РПН з діапазоном регулювання 9х1,78%. Трансформатори з вищою напругою 220 кВ мають пристрій РПН з діапазоном регулювання 8х1,5%.

РП нижчої напруги 10 кВ збирається, як правило, із комплектних комірок і складається з двох (1 і 2) або чотирьох (1, 2, 3 і 4) секцій шин, з’єднаних секційним вимикачем. Кількість секцій визначається виконанням трансформатора (з розщепленими

обмотками нижчої напруги або без розщеплення).

Оскільки в склад споживачів входять електроприймачі 1 категорії, то на секційних вимикачах передбачається автоматика введення резервного живлення (АВР).
