Нарисуйте схемы присоединения водоразборных и циркуляционных стояков систем гвс?
В последние годы в зданиях высотой 5 этажей и более часть подающих стояков (например, от 3 до 7 стояков одной секции жилого дома) объединяют в один водоразборный узел, называемый секционным узлом, с единым циркуляционным трубопроводом. На рис. 1 показаны некоторые возможные схемы присоединения водоразборных и циркуляционных стояков в жилых домах.

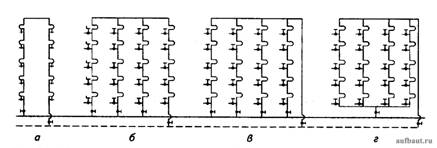

Рисунок 1. Схемы присоединения водоразборных и циркуляционных стояков: а - парнозакольцованный стояк; б- секционный узел с циркуляционно-водоразборным стояком; в, г - секционный узел с циркуляционным стояком
Назовите виды и типы водонагревателей в централизованных местных системах гвс.
В открытых системах централизованного горячего водоснабжения вода нагревается в районных котельных или на ТЭЦ и используется для горячего водоснабжения и отопления. По этой схеме вода по трубопроводам тепловой сети подается в тепловые пункты, где ее температура в терморегуляторе снижается до 65—75 °С. Параллельно вода поступает в элеватор и далее в систему отопления. Охлажденная вода по обратному трубопроводу возвращается в ТЭЦ.
В закрытых системах горячего водоснабжения холодная вода из наружной водопроводной сети нагревается в водонагревателях. Различают скоростные и емкостные водонагреватели.

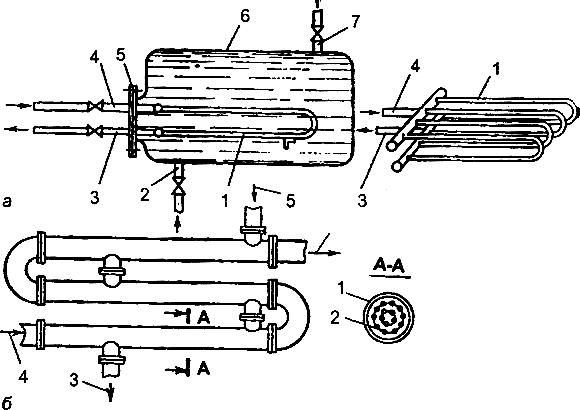

Емкостные водонагреватели (бойлеры) являются наиболее распространенными. Они представляют собой стальной цилиндр со сферическими днищами (рис. а).
В
скоростных противоточных водонагревателях
теплоноситель и подогреваемая вода
движутся противоточно со значительной
скоростью. Такие водонагреватели
состоят из нескольких одинаковых секций
(Рис. б).Каждая секция имеет кожух
(стальную трубу диаметром от 50 до 325 мм
в зависимости от производительности
водонагревателя) и вставленные в него
на трубных решетках латунные трубки
диаметром до 16 мм.
Теплоноситель подводят в верхнюю секцию, подогреваемую воду — в нижнюю. Со скоростью 0,5-2 м/с вода по трубкам проходит через все секции.
Скоростные контактные водонагреватели характерны тем, что подогрев воды осуществляется непосредственным смешиванием теплоносителя (пара) с водой барботированием или другими способами. В этом случае конденсат в котельную не возвращается, а его потери увеличивают себестоимость пара.
Водонагреватели устанавливают на нижних этажах, в подсобных помещениях, чаще всего в котельных. Перед водонагревателем должно быть свободное пространство, обеспечивающее подход для ремонта и осмотра.
Водонагреватели. Основные отличия.
Водонагреватель - устройство предназначенное для нагрева воды для бытовых нужд. Существует множество различных видов и конструкций устройств нагрева воды. Выбор варианта существляется с учетом конкретных местных условий.
Что может повлиять на выбор водонагревателя: В первую очередь это потребность в горячей воде. Необходимый объём нагреваемой воды в единицу времени определяет необходимый запас мощности источника тепла, используемого для нагрева. Вторым важным моментом является то какие виды топлива имеются в наличии. Стоимость топлива определит затраты в ходе эксплуатации. Третье это удаленность места положения водонагревателя от потребителей и протяженность трубопроводов. Часто лучше поставить несколько маленьких нагревателей рядом с потребителями, чем один большой но далеко.
Еще один аспект это конструктивные особенности самих нагревателей. Технологии не стоят на месте, появляются новые конструкции, которые часто отличаются от традиционных решений как "небо и земля".
Водонагреватели могут разделяться по следующим аспектам: • мощность.
Мощность прямым образом влияет на количество получаемой горячей воды, а следовательно, и количество точек водоразбора, на которые его можно задействовать. В зависимости от мощности водонагреватели могут быть задействованы на одну точку (один кран), несколько точек (квартира, частный дом), централизованное горячее водоснабжение (частный дом с несколькими санузлами или многоквартирный дом).
• вид используемого топлива:
Газ - самый выгодный вид топлива. Газ может использоваться при непосредственном нагреве воды (газовые колонки) и при косвенном нагреве бытовой горячей воды от теплоносителя системы отопления.
Дизельное топливо - может использоваться только при косвенном нагреве бытовой горячей воды от теплоносителя системы отопления.
Электричество - наиболее распространенный и удобный вариант. Электричество может использоваться при непосредственном нагреве воды (электрические водонагреватели) и при косвенном нагреве бытовой горячей воды от теплоносителя системы отопления. Электроводонагреватели особенно эффективны в случаях децентрализованного горячего водоснабжения но и самые дорогие в эксплуатации.
Твердый вид топлива - редко встречающийся и самый неудобный вид топлива. В дальнейшем мы не будем его принимать во внимание.
Теплоноситель централизованного теплоснабжения. Это не вид топлива, но это часто встречающийся источник тепла для частных систем отопления и водоснабжения.
• Принципиальная конструкция.
Проточный водонагреватель нагревает воду только в момент расхода. И это наиболее экономичный подход в смысле расхода топлива, т.к. тепло расходуем только в том объеме, в каком отребляется. К этой категории относят газовые колонки, электрические нагреватели, пластинчатые теплообменники. Проточные водонагреватели имеют еще то преимущество, что нагрев воды осуществляется сразу, в полном объеме и столь долго, сколь это необходимо без снижения производительности. Накопительный водонагреватель - (бойлер) отличается от проточного, большим объемом запасаемой внутри себя воды. Нагрев воды до заданной температуры в этом случаи происходит заранее и как правило с использованием относительно малой мощности. В бойлере постоянно находится горячая вода, а по мере расхода в него поступает холодная и подогревается до нужной температуры. Для предотвращения потерь тепла через корпус бойлера используется теплоизоляция.
