8. Расчет подкладок и брусков на смятие

Расчет подкладок и брусков на смятие производится по формуле

(29)

где	-	нагрузка от массы груза и вертикальной составляющей усилия в креплении, кгс;
	-	проекция площади опирания груза, см².

Для заданного груза расчет на смятие производится

- для подкладок

кгс/см², что не превышает допускаемое напряжение на смятие поперек волокон 18 кгс/см²;

- для упорных брусков

кгс/см², что не превышает допускаемое напряжение на смятие поперек волокон 18 кгс/см²;

- для распорных брусков

кгс/см², что не превышает допускаемое напряжение на смятие вдоль волокон 120 кгс/см².

Допускаемые напряжения на смятие приведены в табл. 23 (1).

Исходные данные выбираются по таблицам 9 и 10.

Таблица 9

№ п/п	Наименование груза	Последняя цифра шифра
1	Металлическое изделие в ящичной упаковке (поперечное сечение – прямоугольник)	1
2	Металлическая труба	2
3	Железобетонное изделие (сечение – треугольник)	3
4	Железобетонное изделие (сечение – трапеция – рис. 5)	4
5	Железобетонное изделие (сечение – рис. 6)	5
6	Железобетонное изделие (сечение – рис. 7)	6
7	Железобетонное изделие (сечение – рис. 8)	7
8	Железобетонная труба	8
9	Стальной котел цилиндрической формы	9
10	Металлические емкости формой шары	0

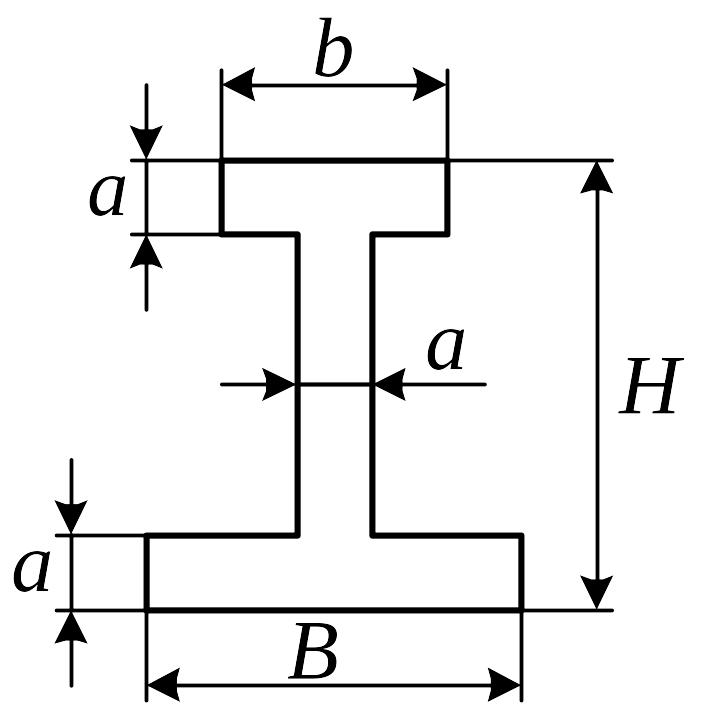

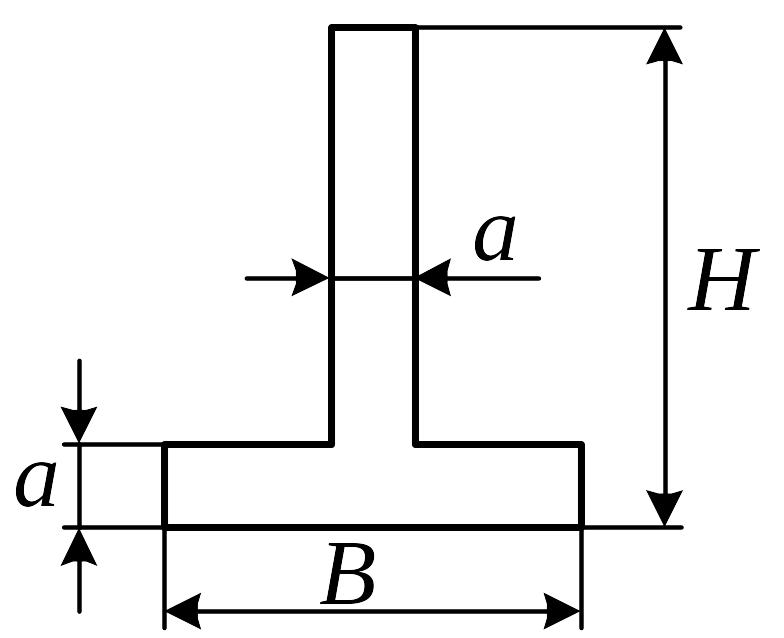

Рис. 5 Рис. 6

Рис. 7 Рис. 8

Таблица 10

№ груза	Параметры груза	Предпоследняя цифра шифра студента
		0		1	2	3	4		5	6	7		8		9
1		12500		6500	4000	11300	5000		3000	13500	4500		3500		10800
		2700		2650	2710	2650	2680		2720	2600	2730		2640		2750
		2000		2050	2120	2100	2150		2320	2200	2250		2350		2300
		1		2	3	1	2		3	1	2		3		1
		17,0		8,2	4,2	15,2	5,7		5,5	22,4	10,1		6,1		18,8
2		5000		12500	4500	10800	11500		4000	12000	13000		5200		4800
		2120		2100	2150	2320	2200		2250	2350	2300		200		2050
		2		1	2	1	1		2	1	1		2		2
		7,0		14,0	8,0	15,0	16,0		6,5	15,5	18,0		7,2		7,0
3		4100		11400	4900	3200	13300		4600	3500	10500		12400		6500
		2650		2700	2600	2640	2700		2610	2750	2650		2720		2680
		2100		2000	2350	2200	2050		2300	2020	2400		2080		2150
		2		1	2	3	1		2	3	1		1		2
		8,8		22,0	10,0	7,1	24,0		14,0	8,5	28,0		25,0		12,5
4		12200		5400	13000	6200	10800		4850	1150	5500		13500		6100
		2600		2630	2690	2620	2740		2550	2700	2600		2650		2000
		2000		2100	1800	2200	1900		1800	1500	2000		1700		1600
		2000		2350	2200	2050	2100		2030	2300	2100		2150		2350
		1		2	1	2	1		2	1	2		1		2
		20,0		10,0	18,0	9,0	19,5		9,5	16,0	8,2		22,0		10,5
5		10800		4100	3100	10000	5600		2700	12200	4800		2750		12600
		2300		2325	2350	2375	2400		2425	2450	2475		2500		2550
		1300		1325	1350	1375	1400		1425	1450	1475		1500		1550
		200		180	220	190	205		215	185	195		175		225
		2000		2020	2040	2060	2080		2100	2120	2140		2160		1820
		1		2	3	1	2		3	1	2		3		1
		17,0		8,5	6,2	22,0	7,8		5,5	21,0	6,5		2,4		15,2
6		3120		10900	5400	4200	2700		10100	12500	3000		5500		13000
		2550		2500	2450	2400	2350		2300	2250	2200		2150		2100
		225		220	215	210	205		200	195	190		185		180
		1820		1840	1860	1880	1900		1920	1940	1960		1980		2000
		3		1	2	2	3		1	1	3		2		1
		7,2		21,5	10,2	12,4	9,1		20,8	24,5	8,5		10,7		19,0
7		3100	3200	3300		5000		5500	6000	10000		11000		12000		13000
		2330	2340	2350		2360		2370	2380	2390		2400		2420		2450
		170	175	180		185		190	195	200		205		210		215
		2000	2010	2020		2030		2040	2050	2060		2070		2080		2090
		3	3	3		2		2	2	1		1		1		1
		10,2	11,3	12,4		13,5		14,6	15,7	20,0		25,0		28,0		30,0

Условные обозначения:

- длина груза, мм;

- ширина основания груза, мм;

- высота груза, мм;

- количество единиц груза;

- масса одного грузового места, т;

, - дополнительные данные согласно рисункам.
