Введение

Турбогенераторы (ТГ) представляют собой основной вид генерирующего оборудования, обеспечивающего свыше 80% общего мирового объема выработки электроэнергии. Одновременно ТГ являются и наиболее сложным типом электрических машин, в которых тесно сочетаются проблемы мощности, габаритов, электромагнитных характеристик, нагрева, охлаждения, статической и динамической прочности элементов конструкции. Обеспечение максимальной эксплуатационной надежности и экономичности ТГ является центральной научно-технической проблемой. Турбогенератор — работающий в паре с турбиной синхронный генератор. Основная функция в преобразовании механической энергии вращения паровой или газовой турбины в электрическую. Скорость вращения ротора 3000,1500об/мин. Механическая энергия от турбины преобразуется в электрическую посредством вращающегося магнитного поля ротора в статоре. Поле ротора, которое создается током постоянного напряжения, протекающего в медной обмотке ротора, приводит к возникновению трёхфазного переменного напряжения и тока в обмотках статора. Напряжение и ток на статоре тем больше, чем сильнее поле ротора, т.е. больше ток протекающий в обмотках ротора. Напряжение и ток в обмотках ротора создает тиристорная система возбуждения или возбудитель - небольшой генератор на валу турбогенератора. Турбогенераторы имеют цилиндрический ротор установленный на двух подшипниках скольжения, в упрощенном виде напоминает увеличенный генератор легкового автомобиля. А так же, несмотря на огромное количество работ, выполненных за прошедшие десятилетия, вопросы дальнейшего развития теории, разработки более совершенных технологий и конструкций ТГ, методов расчета и исследований не теряют своей актуальности. Механическая энергия от турбины конвертируется в электрическую при помощи вращающегося магнитного поля, которое создается током постоянного напряжения, протекающего в медной обмотке ротора, что в свою очередь приводит к возникновению трехфазного переменного тока и напряжения в обмотках статора.      В зависимости от систем охлаждения турбогенераторы подразделяются на несколько видов: генераторы с воздушным охлаждением, генераторы с водородным охлаждением и генераторы с водяным охлаждением. Также существуют комбинированные типы, например, генератор с водородно-водяным охлаждением (ТВВ). Турбогенератор ТВВ-320-2 предназначен для выработки электрической энергии на тепловой электростанции при непосредственном соединении с паровой турбиной К-300-240 Ленинградского металлического завода или Т-250-240 Уральского турбомоторного завода.

Работа турбогенератора

Неявнополюсные роторы (рис. 10 и 11) применя­ют в синхронных машинах большой мощности, имеющих частоту вращения п = 1500÷3000 об/мин. Изготовление ма­шин большой мощности с такими частотами вращения при явнополюсной конструкции ротора невозможно по услови­ям механической прочности ротора и крепления полюсов и обмотки возбуждения.

Неявнополюсные роторы имеют главным образом син­хронные генераторы, предназначенные для непосредствен­ного соединения с паровыми турбинами. Такие машины на­зывают турбогенераторами.   Турбогенераторы   для  тепловых электрических станций имеют частоту вращения 3000 об/мин и два полюса, а для атомных станций - 1500 об/мин и четыре по­люса. Ротор турбогенераторов выполняют массивным из цельной стальной поковки. Для роторов турбогенерато­ров большой мощности применяют высококачественную хромоникелевую или  хромоникельмолибденовую сталь. По условиям механической прочности диаметр ротора при частоте вращения 3000 об/мин не должен   превышать 1,2-1,25 м. Чтобы обеспечить необходимую меха­ническую жесткость, активная длина ротора должна быть не больше 6,5 м.

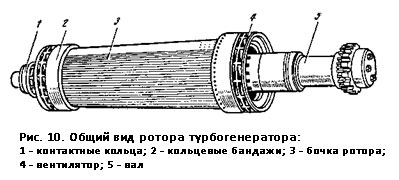

На рис. 10 дан общий вид, а на рис. 11 - поперечный разрез двухполюсного ротора тур­богенератора.

На наружной поверхности ротора фрезеруют пазы прямоугольной формы, в которые укладывают катушки обмотки возбуждения. Примерно на одной трети полюс­ного деления обмотку не укладывают, и эта часть образует так называемый большой зубец, через который проходит основная часть магнитного потока генератора. Иногда в большом зубце выполняют пазы, которые образуют вен­тиляционные каналы. Из-за больших центробежных сил, действующих на об­мотку возбуждения, ее крепление в пазах производят с по­мощью немагнитных металлических клиньев. Немагнитные клинья ослабляют магнитные потоки пазового рассеяния, которые могут вызывать насыщение зубцов и приводить к уменьшению полезного потока. Пазы большого зубца за­крывают магнитными клиньями. Лобовые части обмотки закрепляют роторными бандажами. Обмотка ротора имеет изоляцию класса В или F. Выводы от обмотки возбуждения подсоединяют к контактным кольцам на роторе. Вдоль оси ротора по всей его длине просверливают цент­ральное отверстие, которое служит для исследования ма­териала центральной части поковки и для разгрузки по­ковки от опасных внутренних напряжений. На рис. 12 дан общий вид турбогенератора. В турбогенераторах функ­цию демпферной обмотки выполняют массивное тело рото­ра и клинья.

Кроме турбогенераторов с неявнополюсным ротором вы­пускают быстроходные синхронные двигатели большой мощности – турбодвигатели

.

Конструкция турбогенератора

Генератор состоит из двух ключевых компонентов - статора и ротора. Но каждый из них содержит большое число систем и элементов. Ротор - вращающийся компонент генератора и на него воздействуют динамические механические нагрузки, а также электромагнитные и термические. Статор — стационарный компонент турбогенератора, но он также подвержен воздействию существенных динамических нагрузок — вибрационных и крутящих, а также электромагнитных, термических и высоковольтных. Первоначальный (возбуждающий) постоянный ток ротора генератора подается на него с возбудителя генератора. Обычно возбудитель соосно соединён упругой муфтой с валом генератора и является продолжением системы турбина-генератор-возбудитель. Хотя на крупных электрических станциях предусмотрено и резервное возбуждение ротора генератора. Такое возбуждение происходит от отдельно стоящего возбудителя. Такие возбудители постоянного тока приводятся в действие своим электродвигателем переменного трехфазного тока и включены как резерв в схему сразу нескольких турбоустановок. С возбудителя постоянный ток подается в ротор генератора посредством скользящего контакта через щётки и контактные кольца. Современные турбогенераторы используют тиристорные системы самовозбуждения.
