2. Расскажите о функциях визуализации пространственных данных, тематическом картографировании, функциях подготовки карт к печати.

(вспоминаем как делали компоновку карты, и рассказываем об этом).

Тематическими картами в ГИС называют карты, объекты на кото­рых выделены графическими средствами в зависимости от сопостав­ленных им значений. К графическим средствам тематического карто­графирования относят раскраску и штриховку полигонов, различные графические символы, а также различные виды диаграмм и графиков.

Данные, отображаемые на тематических картах, называются те­матическими переменными и выбираются из таблиц атрибутивных данных. В одной тематической карте можно отображать несколько те­матических переменных. В качестве тематической переменной можно использовать также выражения.

Существует несколько традиционных способов отображения те­матических параметров на карте:

• соотнесение участкам диапазона значений тематического парамет­ра некоторого значения графического параметра, например, цвета;

• назначение графического параметра диапазонам тематического параметра;

• установление соответст­вия между значением темати­ческого параметра и разме­ром знака;

• отображение набора те­матических параметров в ви­де столбцовых и круговых диаграмм;

• отображение значения параметра в виде плотности точек или знаков.

Способ отображения те­матических параметров опи­сывается в легенде темати­ческой карты.

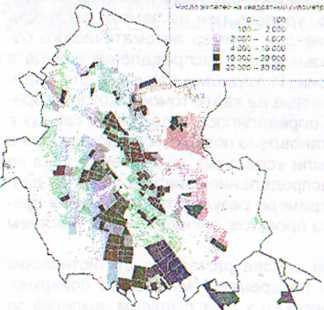

Пример тематической карты приведен на рис. 3.5. На ней градациями оттенка показана плотность прожива­ния населения в городе Иванове (по данным регистрации по месту жительства).

Рис.3.5. Карта плотности населения в г. Иванове

Тематические карты благодаря своей наглядности и информатив­ности находят широкое применение для визуализации данных. Поэто­му эти средства включаются даже в офисные приложения.

Вывод данных:

Основным способом вывода данных в ГИС, кроме представления их на экране, является подготовка различных документов. Одним из таких документов может быть карта на бумажном носителе или ее фрагмент. При кажущейся простоте данной операции необходимо иметь в виду, что требования к документам могут существенно отли­чаться от требований к экранным изображениям (электронным кар­там).

Характерным требованием для бумажных карт является запрет на пересечение надписей с объектами карты. В цифровой модели надписи обычно являются атрибутивной информацией и не рассмат­риваются как объекты карты. Они могут при необходимости выводить­ся на карту шрифтами разного размера или гаситься в зависимости от целей просмотра, от состава отображаемых слоев и т.д. Поэтому во­просам их размещения обычно не придается большого значения. При печати карты в конкретном масштабе и с конкретным набором слоев надписи необходимо располагать оптимальным образом, что вылива­ется при их большом числе в значительную работу. Чтобы облегчить данную работу, в составе некоторых ГИС имеются специальные моду­ли подготовки карт к печати, реализующие достаточно сложные алго­ритмы размещения надписей, а также обеспечивающие ряд таких по­лезных функций, как подготовка легенды карты, включение текстовых, табличных и графических вклеек и т.д.

Часто фрагменты карт приходится встраивать в различные тек­стовые и табличные документы. Получение таких вставок в векторном виде, который обеспечивает высокое качество графического материа­ла, также может превратиться в проблему. Формирование произволь­ных документов в среде ГИС обычно не предусматривается, а инте­грация приложений ГИС и, например, MS Word может оказаться непро­стой в реализации задачей.

Основным видом устройств, пригодным для печати карт, в на­стоящее время считаются принтеры большого формата. Для вывода графической информации на этих устройствах она должна быть пред­ставлена в специальных растровых или векторных форматах При вы­боре принтеров и использовании их в ГИС иногда могут возникать раз­личные проблемы, связанные с несовместимостью форматов или не­достаточным объемом внутренней памяти этих устройств для растери­зации векторных данных. Эти проблемы решаются разными методами. Например, подбором драйверов устройств или использованием специ­альных программ - растеризаторов, которые преобразуют векторные изображения в растр в памяти компьютера, а затем направляют его на печать.
