9.2. Цилиндрическая стенка
Рассмотрим теплопередачу между двумя жидкостями через разделяющую их многослойную цилиндрическую стенку. Пусть горячая жидкость 1 находится внутри трубы, а холодная жидкость 2 снаружи.
Аналогично теплопередаче через плоскую стенку, линейную плотность теплового потока через многослойную цилиндрическую стенку при стационарном режиме можно записать:
1. По закону Ньютона – Рихмана теплоотдача от горячей жидкости 1 к внутренней стенке описывается уравнением
,
(9.9)
где d1 – внутренний диаметр цилиндрической стенки;
|
термическое сопротивление внутренней теплоотдачи на единицу длины, (м∙К)/Вт. |
2. По закону Фурье теплопроводность внутри многослойной цилиндрической стенки описывается уравнением
,
(9.10)
где i – номер слоя цилиндрической стенки.
di и di+1 – соответственно внутренний и внешний диаметр слоя цилиндрической стенки.
3. По закону Ньютона – Рихмана теплоотдача от наружной поверхности стенки к холодной жидкости 2 описывается уравнением
,
(9.11)
где dn+1 – наружный диаметр цилиндрической стенки, м.
|
термическое сопротивление внешней теплоотдачи на единицу длины, (м∙К)/Вт. |
Аналогично (9.5) – (9.7) получим линейную плотность теплового потока:
,
Вт/м
(9.12)
где Rl k – линейное термическое сопротивление, (мК)/Вт.
Kl – линейный коэффициент теплопередачи, Вт/(мК).
,
(9.13)
Граничные температуры цилиндрической стенки определяются из (9.9), (9.11):
.
(9.14)
9.3 Тепловая изоляция
Для уменьшения потерь теплоты многие сооружения приходится теплоизолировать, покрывая их стенки слоем материала с малой теплопроводностью < 0,2 Вт/(мК). Такие материалы называются теплоизоляторами. Большинство теплоизоляторов состоит из волокнистой, порошковой и пористой основы, заполненной воздухом. Термическое сопротивление теплоизолятора создает воздух, а основа лишь препятствует возникновению естественной конвекции воздуха и переносу теплоты излучением.
Теплоизоляционные свойства материалов ухудшаются с увеличением плотности, температуры и влажности материала.
Плоская стенка
Для плоской стенки, согласно уравнению (9.6):
,
Вт/(м2∙К),
,
Вт/м2
,
увеличение толщины слоя изоляции увеличивает ее термическое сопротивление R, в результате чего увеличивается суммарное термическое сопротивление теплопередачи Rk. Значение R1 и R2 при этом не меняется.
Цилиндрическая стенка
Для цилиндрической стенки, согласно уравнению теплопередачи (9.12) и (9.13):
,
Вт/м,
где
.
Вт/(мК).
Увеличение
толщины слоя изоляции также увеличивает
линейное сопротивление теплопроводности
,
но и одновременно уменьшает линейное
сопротивление внешней тепло-
отдачи (dn+1 – |
наружный диаметр цилиндрической стенки с изоляцией). |
И, при некоторых условиях, нанесение изоляции на трубу может привести к увеличению теплопотерь.
Исследуем влияние толщины слоя изоляции на величину общего линейного сопротивления теплопередачи Rl k. Пусть на трубопровод с внутренним и внешним диаметрами соответственно d1 и d2 нанесен слой изоляции с коэффициентом теплопроводности из. Наружный диаметр изолированного трубопровода d3.
Определим экстремум функции Rl k = f (d3).
Продифференцировав
,
получим
.
Так как вторая производная по d3 в точке d3 = dкр не меньше нуля, то значит, критическому диаметру dкр соответствует минимальное значение Rl k.

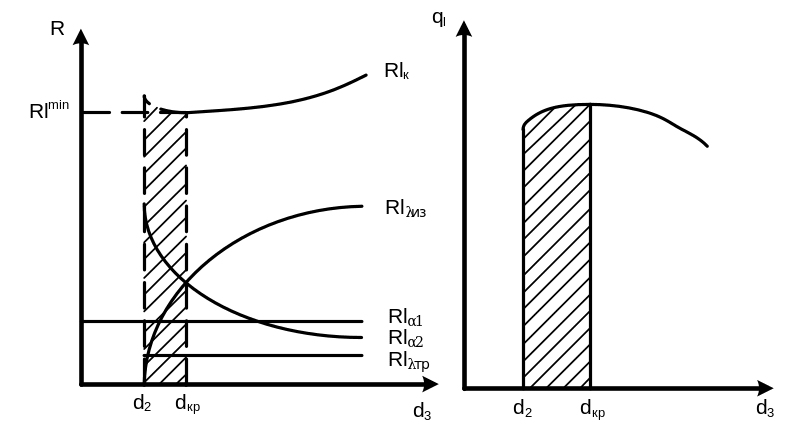

Графическое исследование функции Rl k = f (d3) приведено на рисунке 9.3.
На рисунке 9.3 показаны:
неэффективная область изоляции (в интервале d2 – dкр), где линейное сопротивление теплопередачи Rl k уменьшается, а линейная плотность теплового потока ql увеличивается;
эффективная область изоляции (d3 ≥ dкр), где, наоборот, линейное сопротивление теплопередачи Rl k увеличивается, а линейная плотность теплового потока ql уменьшается.
Чтобы избежать неэффективную область, необходимо выполнение условия
.
Рисунок 9.3 - Влияние толщины слоя изоляции на величину:
а) общего линейного сопротивления теплопередачи Rl k ;
б) линейной плотности теплового потока ql
Откуда получим условие выбора изоляционного материала
.
(9.15)
Методика решения задач по теплопередаче:
Если известно численное значение коэффициента теплопередачи К или Kl, можно сразу воспользоваться уравнением теплопередачи (9.7)или (9.12) и определить требуемую величину.
Если численное значение коэффициента теплопередачи К неизвестно, но известны коэффициенты теплоотдачи от горячего теплоносителя к стенке 1 и от стенки к холодному теплоносителю 2, по формулам (9.6) или (9.13) рассчитывается К или Кl (в зависимости от геометрии задачи) и далее пользуются уравнениями теплопередачи (9.7)или (9.12).
Если неизвестны ни коэффициент теплопередачи, ни коэффициенты теплоотдачи 1 и 2, то сначала с помощью соответствующих уравнений подобия рассчитываются численные значения 1 и 2, как это описано в разделе 8. Потом по формулам (9.6) или (9.13) рассчитывается К или Кl и далее пользуются уравнениями теплопередачи (9.7)или (9.12).
Задачи
Найти общий коэффициент теплопередачи в теплообменнике мощностью Q кВт, общая поверхность теплообмена которого F, средняя температура горячего теплоносителя равна tгор, холодного tхол.
Последняя цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Мощность, Q, кВт |
530 |
450 |
640 |
550 |
750 |
700 |
650 |
660 |
580 |
620 |
tгор, оС |
90 |
80 |
50 |
65 |
75 |
55 |
85 |
60 |
70 |
95 |
Первая цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Площадь F, м2 |
230 |
225 |
240 |
250 |
220 |
170 |
265 |
135 |
155 |
180 |
tхол, оС |
10 |
15 |
18 |
20 |
23 |
25 |
27 |
35 |
22 |
31 |
Определить пределы изменения теплопотерь в окружающий воздух от резервуара с мазутом, имеющим температуру tмазут, если полная поверхность резервуара F м2, коэффициент теплопередачи К, температура воздуха меняется от tвозд1 до tвозд2.
Последняя цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Площадь F, м2 |
1250 |
1400 |
1350 |
1370 |
1280 |
1420 |
1170 |
1230 |
1330 |
1200 |
tвозд1, оС |
-10 |
-5 |
0 |
-20 |
-17 |
-25 |
-19 |
-8 |
-30 |
-27 |
Первая цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
К, Вт/(м2∙град), |
2,8 |
3,5 |
4,0 |
4,1 |
3,8 |
5,0 |
4,7 |
3,1 |
3,6 |
4,5 |
tмазут, оС |
55 |
78 |
65 |
62 |
68 |
77 |
58 |
81 |
67 |
59 |
tвозд2, оС |
31 |
45 |
25 |
28 |
24 |
31 |
37 |
36 |
29 |
21 |
Вычислить плотность теплового потока в пластинчатом воздухоподогревателе, если известно, что средняя температура газов tж1 и средняя температура воздуха tж2С, соответственно коэффициенты теплоотдачи 1 и 2. Толщина листов подогревателя мм.
Первая цифра варианта |
Материал теплообменника (сталь) |
Средняя температура, оС |
Вторая цифра варианта |
, мм |
Коэффициент теплоотдачи, Вт/(м2∙оС) |
||
1 |
2 |
||||||
газов,
tж1 |
воздуха, tж2 |
||||||
0 |
Х10С2М (ЭИ107) |
320 |
120 |
0 |
1,2 |
12 |
30 |
1 |
4Х14НВ2М (ЭИ69) |
270 |
135 |
1 |
2 |
14 |
42 |
2 |
1Х18Н9Т (ЭЯ1Т) |
285 |
110 |
2 |
2,5 |
17 |
35 |
3 |
Х25Н20С2 (ЭИ283) |
315 |
145 |
3 |
1,5 |
21 |
31 |
4 |
1Х13 (Ж1) |
260 |
115 |
4 |
2,1 |
15 |
41 |
5 |
2Х13 (Ж2) |
295 |
125 |
5 |
2,3 |
10 |
27 |
6 |
3Х13 (Ж3) |
330 |
150 |
6 |
1,7 |
18 |
33 |
7 |
4Х13 (Ж4) |
325 |
135 |
7 |
2,4 |
11 |
37 |
8 |
Х17 (Ж17) |
310 |
130 |
8 |
1,8 |
13 |
40 |
9 |
Х28 (Ж27) |
290 |
140 |
9 |
1,6 |
23 |
36 |
Стена здания выполнена из строительного кирпича толщиной = 350 мм и с обеих сторон покрыта штукатуркой толщиной 20 мм. Коэффициенты теплоотдачи от наружного воздуха к стене 1 = 25,4 Вт/(м2К), от стены к внутреннему воздуху в помещении 2 = 8,5 Вт/(м2К). Температура наружного воздуха tн= - 30 С, температура внутри помещения tв = 22 С. Определить удельный тепловой поток и температуру внутренней поверхности стены в, если коэффициенты теплопроводности кирпича к и штукатурки ш. Какими станут тепловой поток и температура внутренней поверхности стен, если стены внутри оклеить гофрированной бумагой б = 0,064 Вт/(мК) толщиной 5 мм.
Определить тепловой поток через наружную стену холодильника размером 40х6 м. Температура наружного воздуха t1 = 28 С, температура воздуха в холодильнике t2 = - 20 С. Стена холодильника толщиной 250 мм и = 1,28 Вт/(мК) покрыта слоями: пароизоляции п = 5 мм, п = 0,82 Вт/(мК); теплоизоляции т = 250 мм, т = 0,05 Вт/(мК); штукатурки ш = 20 мм, ш = 0,78 Вт/(мК). Коэффициенты теплоотдачи: от наружного воздуха к стене 1 = 23,3 Вт/(м2К); от внутренних стен к воздуху в холодильнике 2 = 10,5 Вт/(м2К).
Определить температуры на поверхностях стены помещения толщиной ст. Температура воздуха внутри помещения tж1 С; коэффициент теплоотдачи к внутренней поверхности стенки 1; температура наружного воздуха tж2 С; коэффициент теплоотдачи от наружной поверхности стены 2. Решить эту задачу, если стена покрыта снаружи слоем тепловой изоляции толщиной из мм. Сравнить потери теплоты через изолированную и неизолированную стенки.
Первая цифра варианта |
Материал изоляции |
из, мм |
Температура воздуха, оС |
Вторая цифра варианта |
Материал стены |
ст, мм |
Коэффициент теплоотдачи, Вт/(м2∙оС) |
||
tж1 |
tж2 |
1 |
2 |
||||||
0 |
Маты минераловатные |
100 |
25 |
-10 |
0 |
Железобетон |
450 |
6,5 |
18 |
1 |
Плиты минераловатные повышенной жесткости |
70 |
15 |
-15 |
1 |
Туфобетон |
700 |
6,0 |
22 |
2 |
Пенополистирол |
50 |
17 |
-11 |
2 |
Пемзобетон |
200 |
7,5 |
25 |
3 |
Пенопласт ПХВ-1 и ПВ-1 |
25 |
18 |
-20 |
3 |
Керамзитобетон |
230 |
6,3 |
23 |
4 |
Пенополистирол |
70 |
11 |
0 |
4 |
Перлитобетон |
350 |
8,0 |
17 |
5 |
Маты минераловатные |
80 |
28 |
-17 |
5 |
Пенобетон |
250 |
6,7 |
21 |
6 |
Пенополистирол |
55 |
20 |
-26 |
6 |
Кладка из глиняного сплошного кирпича |
400 |
7,2 |
16 |
7 |
Пенопласт ПХВ-1 и ПВ-1 |
35 |
14 |
-35 |
7 |
Кладка из силикатного сплошного кирпича |
700 |
8,5 |
27 |
8 |
Пенополистирол |
40 |
6 |
-25 |
8 |
Кладка из трепельного сплошного кирпича |
500 |
6,7 |
19 |
9 |
Пенопласт ПХВ-1 и ПВ-1 |
90 |
21 |
-40 |
9 |
Кладка из керамического пустотного кирпича |
600 |
7,8 |
26 |
Вычислить потерю теплоты с 1 м неизолированного трубопровода диаметром d1/d2, проложенного на открытом воздухе, если внутри трубы протекает вода со средней температурой tж1, а температура окружающего воздуха tж2. Коэффициент теплоотдачи от воды к стенке трубы 1 и от трубы к окружающему воздуху 2. Определить температуры на внутренней и внешней поверхностях трубы.
Первая цифра варианта |
Материал трубопровода (сталь) |
Температура, оС |
Вторая цифра варианта |
d1/d2, мм |
Коэффициент теплоотдачи, Вт/(м2∙оС) |
||
от воды к стенке, 1 |
от трубы к воздуху, 2 |
||||||
воды, tж1 |
воздуха, tж2 |
||||||
0 |
Углеродистая 15 |
75 |
-15 |
0 |
150 165 |
1000 |
12 |
1 |
Углеродистая 30 |
65 |
20 |
1 |
25 32 |
1100 |
14 |
2 |
Хромомолибденовая Х10С2М (ЭИ107) |
60 |
10 |
2 |
50 65 |
1400 |
17 |
3 |
Хромоникельвольфрамовая 4Х14НВ2М (ЭИ69) |
80 |
5 |
3 |
70 79 |
1200 |
21 |
4 |
Хромоникелевая 1Х18Н9Т (ЭЯ1Т) |
55 |
0 |
4 |
62 70 |
1300 |
15 |
5 |
Хромоникелевая Х25Н20С2 (ЭИ283) |
90 |
-20 |
5 |
100 118 |
1500 |
10 |
6 |
1Х13 (Ж1) |
85 |
15 |
6 |
30 35 |
1800 |
18 |
7 |
2Х13 (Ж2) |
70 |
-10 |
7 |
80 90 |
1700 |
11 |
8 |
3Х13 (Ж3) |
95 |
-5 |
8 |
120 132 |
1600 |
13 |
9 |
4Х13 (Ж4) |
100 |
25 |
9 |
200 224 |
2000 |
23 |
Вычислить потери теплоты через единицу поверхности кирпичной обмуровки парового котла, если толщина стенки = 250 мм, температура газов tж1 = 700 С и воздуха в котельной tж2 = 30 С. Коэффициент теплоотдачи от газов к поверхности стенки 1 = 23 Вт/(м2С) и от стенки к воздуху 2 = 12 Вт/(м2С). Коэффициент теплопроводности стенки = 0,7 Вт/(мС).
Вычислить температуры на поверхностях стенки котла, если температуры дымовых газов tж1 = 1000 С, кипящей воды tж2 = 200 С; коэффициенты теплоотдачи от газов к стенке 1 = 100 Вт/(м2С) и от стенки к кипящей воде 2 = 5000 Вт/(м2С). Коэффициент теплопроводности стенки = 50 Вт/(мС), толщина стенки = 12 мм.
Решить эту же задачу при наличии слоя сажи на поверхности нагрева парового котла со стороны дымовых газов толщиной с = 1 мм [с = 0,08 Вт/(мС)] и слоя накипи со стороны воды н = 1 мм [н = 50 Вт/(мС)]. Вычислить плотность теплового потока и температуры на поверхностях слоев tс1, tс2, tс3, tс4. Нарисовать распределение температур по слоям стенки. Сравнить результаты расчетов.
Найти площадь поверхности нагрева секционного водо-водяного подогревателя производительностью Q = 1500 КВт. Средняя температура нагреваемой воды tж2 = 77 С. Поверхность нагрева выполнена из латунных трубок диаметром d1/d2 = 14/16 мм, с = 120 Вт/(мС). На внутренней поверхности трубок имеется слой накипи н = 0,2 мм, н = 2 Вт/(мС). Коэффициент теплоотдачи со стороны греющей воды 1 = 10000 Вт/(м2С) и со стороны нагреваемой воды 2 = 4000 Вт/(м2С).
Электропровод ТЭНа необходимо изолировать материалом с коэффициентом теплопроводности , диаметр электропровода d, необходимый коэффициент теплоотдачи 2. Определить толщину изоляции.
Последняя цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Диаметр d, мм |
2 |
2,3 |
2,7 |
3,0 |
3,3 |
3,2 |
3,5 |
2,5 |
4,0 |
3,8 |
, Вт/(м∙град) |
0,05 |
0,07 |
0,06 |
0,08 |
0,07 |
0,05 |
0,06 |
0,09 |
0,06 |
0,08 |
Первая цифра варианта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
2, Вт/(м2∙град). |
10 |
12 |
17 |
14 |
11 |
15 |
18 |
16 |
9 |
20 |
