Техническая характеристика экскаватора-драглайн.

		Марка экскаватора
Показатель	Единица измерения	ЭО-6112Б (Э-1252Б)
Вместимость ковша:
с зубьями	м3	1,25
Управление	-	Механическое 12,5
Длина стрелы	м
Наибольший радиус копания	"	12,9
Наибольшая глубина копания:
при боковом проходе	"	5,1
при концевом проходе	"	7,5
Наибольший радиус выгрузки	"	10,4
Наибольшая высота выгрузки	"	6,5
Мощность	кВт (л.с.)	85 (116)
Масса экскаватора	т	39,75

В курсовом проекте принят экскаватор-драглайн ЭО-6112Б с ковшом емкостью 1,5 м³. Максимальный радиус резания R_р = 12,9 м, а радиус выгрузки R_в = 10,4 м; емкость ковша с зубьями q = 1,25 м³.

В результате расчёта выяснилось, что удаление грунта в отвал возможно экскаватором – драглайном только с применением бульдозера.

2. Технология монтажа конструкций для трех резервуаров чистой воды объемом по 20000 м3.

Возможны 2 способа монтажа основных элементов (2 схемы установки элементов) кранами: с бровки котлована или с заездом крана на дно котлована (с днища котлована).

Однако для того чтобы подобрать кран, необходимо знать такие параметры как: расчетный вылет стрелы, необходимую при этом грузоподъемность и высоту подъема крюка для всех сборных железобетонных элементов резервуаров.

Проведен расчет на возможную работу крана, как с бровки, так и с днища.

В данном курсовом проекте рассматривается монтаж трех больших резервуаров, объемом 20000 м³ и размерами в плане по осям 54 78 м.

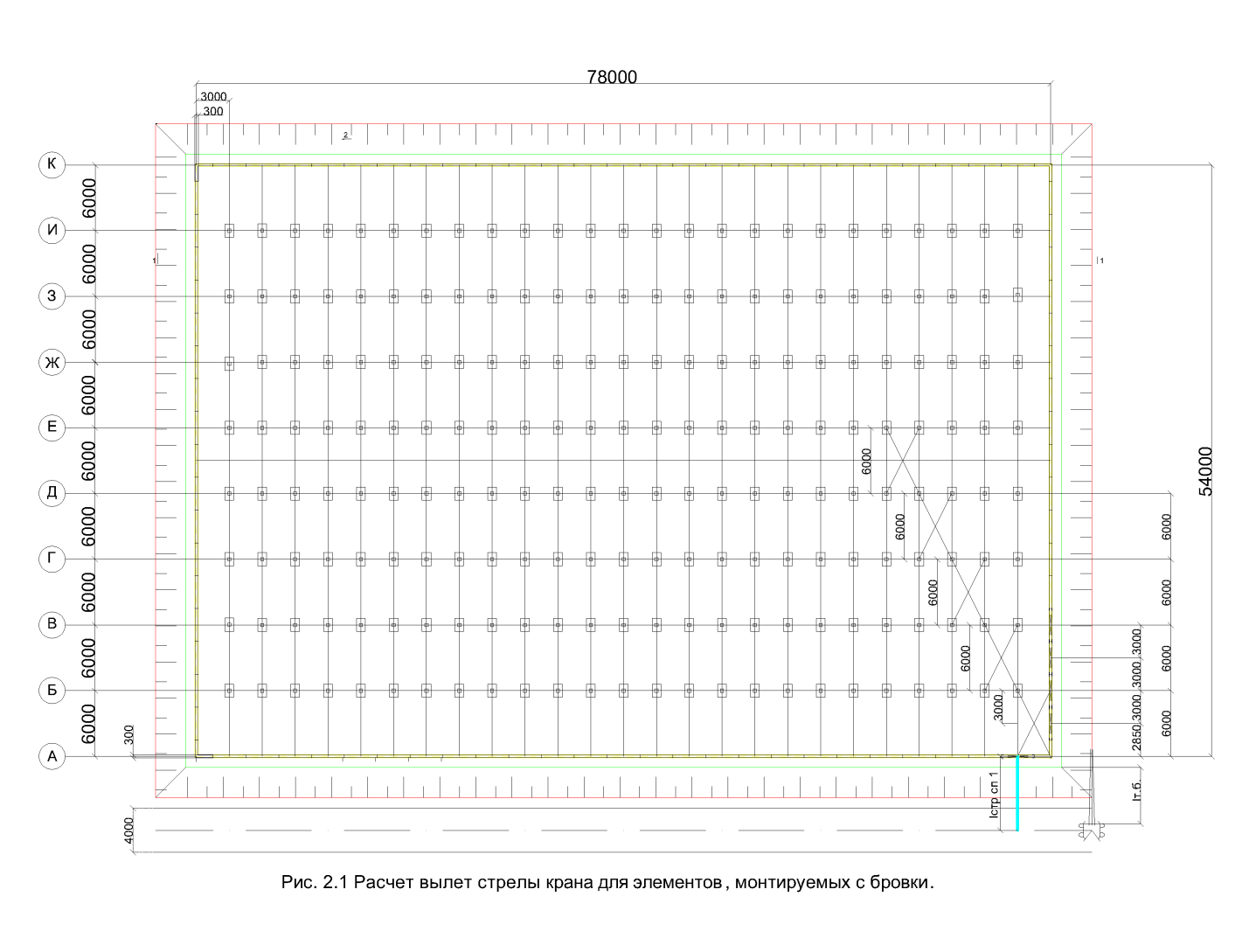

План одного резервуара представлен на рис.2.1.

2.1 Расчет параметров крана при установке основных элементов с бровки.

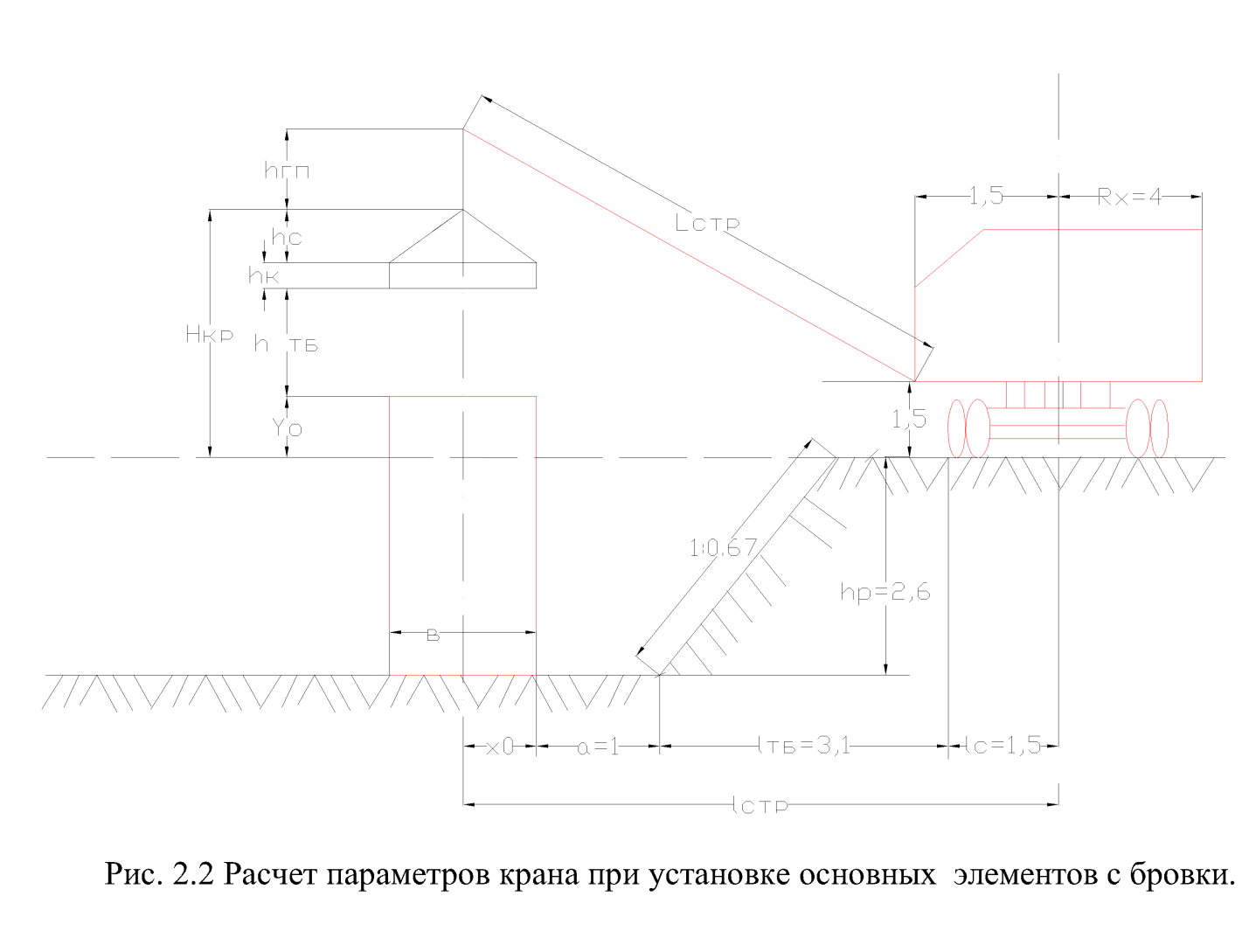

Если сооружения заглублены и предполагается монтировать их краном, проходящим по бровке котлована, высота подъема крюка и вылет стрелы определены, пользуясь расчетной схемой (см. рис.2.2):

В соответствии с рис. 2.2 высота подъема крюка и вылет стрелы для всех сборных железобетонных элементов резервуаров определены по следующим формулам:

Н_кр = Y_o + h_т.б. + h_к + h_с,

где Y_o - высота надземной части сооружения от уровня стояния крана;

h_к - высота монтируемой конструкции;

h_т.б - запас из условий безопасности монтажа;

h_с - длина строповочного приспособления;

h_т.б и h_с приняты в зависимотси от типа монтируемой конструкции:

• для колонн и плит днища распределительных h_т.б = h_с = 1 м;

• для стеновых панелей и стеновых панелей угловых h_т.б = h_с = 1,5 м;

• для панелей покрытия h_т.б = h_с = 2 м.

l_стр = x₀ + a + l_т.б. + l_с,

где x₀ - расстояние от ближайшей к крану грани сооружения до оси монтажа; x₀ принято равным 0,5∙в, где в – ширина монтируемого сооружения;

а – расстояние по горизонтали от откоса котлована до монтируемого сооружения; а принято 1 м;

l_с - расстояние от оси вращения крана до ближайшей к бровке котлована опоры крана; l_с принято равным 2 м;

l_т.б - расстояние, рекомендуемое правилами техники безопасности; l_т.б определено путем интерполяции табл. 8 [1] в зависимости от глубины выемки (глубины котлована h_p) и вида грунта - супесь:

l_т.б = 2,4 + ∙(2,6 - 2) = 3,12 ≈ 3,1 м.
