Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«ПЕТЕРБУРГСКИЙ

ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»

(ФГБОУ ВПО ПГУПС)

Кафедра «Управление и технология строительства»

Пояснительная записка к курсовому проекту

по дисциплине

«Технология и механизация строительного производства»

на тему:

«Возведение объектов водоснабжения и водоотведения».

Выполнил студент группы ВиВ-908	____________	/ Ефремова А. В./
Проверил преподаватель	____________	/ Козлов И. С./

Санкт-Петербург

2012

Содержание

Введение

1 Разработка технологии отрывки котлована под три резервуара чистой воды объемом 20000 м³.

1. Определение объемов работ.

1.1.1 Определение размеров котлована.

1.2 Выбор способа производства земляных работ.

1.3 Технико-экономические показатели.

2 Технология монтажа конструкций для трех резервуаров чистой воды объемом 20000 м³.

2.1 Определение монтажных параметров крана.

2.1.1 Расчет параметров крана при установке основных элементов с бровки.

2.1.2 Расчет параметров крана при установке основных элементов с днища.

2.2 Выбор кранов в программе «Краны».

2.3 Организация и технология строительного процесса.

2.3.1 Определение площадей складов.

2.4 Построение циклограммы производства работ по монтажу трех резервуаров

3 Разработка технологии прокладки участка напорного трубопровода.

3.1 Определение объема земляных работ

3.2 Выбор экскаватора и поперечного профиля траншеи.

3.3 Организация и технология строительного процесса.

3.4 Технико-экономические показатели.

Список литературы

http://window.edu.ru/resource/184/67184/files/Gajdo_metod.pdf

Введение

Строительство резервуаров чистой воды осуществляется в летнее время. Грунты по всей территории строительной площадке представлены супесью. Грунтовые воды залегают на глубине 1,5 м. Участок напорного трубопровода длиной 1200 м прокладывается из асбестоцементных труб.

Курсовой проект состоит из трех частей.

В первой части разработана технология земляных работ для строительства трех резервуаров чистой воды. Для этого были определены геометрические характеристики котлована, на основе технико-экономического сравнения подобран экскаватор и запроектирована схема разработки грунта.

Во второй части была запроектирована технология монтажа сборных элементов резервуаров. Для этого по технологическим параметрам посредством программы «Краны» подобраны 2 монтажных крана (один монтирует элементы с бровки, а другой – с днища), разработаны технологические схемы монтажа конструкций, запроектирован процесс производства монтажных работ.

Третья часть содержит технологию открытой прокладки напорного трубопровода. В ней был определен объем земляных работ, подобран комплект машин для разработки грунта и прокладки трубопровода, проектируется поток производства работ.

Графическая часть курсового проекта представлена на листе формата А1 и содержит схемы земляных и монтажных работ, а также циклограммы производства работ по строительству резервуаров чистой воды и прокладке трубопровода.

1 Разработка технологии отрывки котлована под три резервуара чистой воды объемом 20000 м3.

1.1 Определение объемов работ.

В курсовом проекте рассчитано три резервуара чистой воды емкостью 20000 м³ каждый. Высота резервуара Н_р = 5,36 м, ширина B_рез = 54 м, длина L_рез = 78 м, глубина котлована h_р = 2,6 м (см. рис. 1.1, рис. 1.2, рис.1.3.а.).

Было принято, что строительная площадка предварительно спланирована, объем котлована V_к трапецеидального продольного и поперечного сечений определен по формуле (см. рис. 1.1, рис. 1.2, рис.1.3.а.).:

V_к = ∙[L_{общ 1}∙В₁ + (L_{общ 2} + L_{общ 1})∙(B₂ + В₁) + L_{общ 2}∙B₂],

где h_p – глубина разработки котлована, м;

L₁, L₂ – длина котлована соответственно поверху и по дну, м;

В₁, B₂– ширина котлована соответственно поверху и по дну, м.

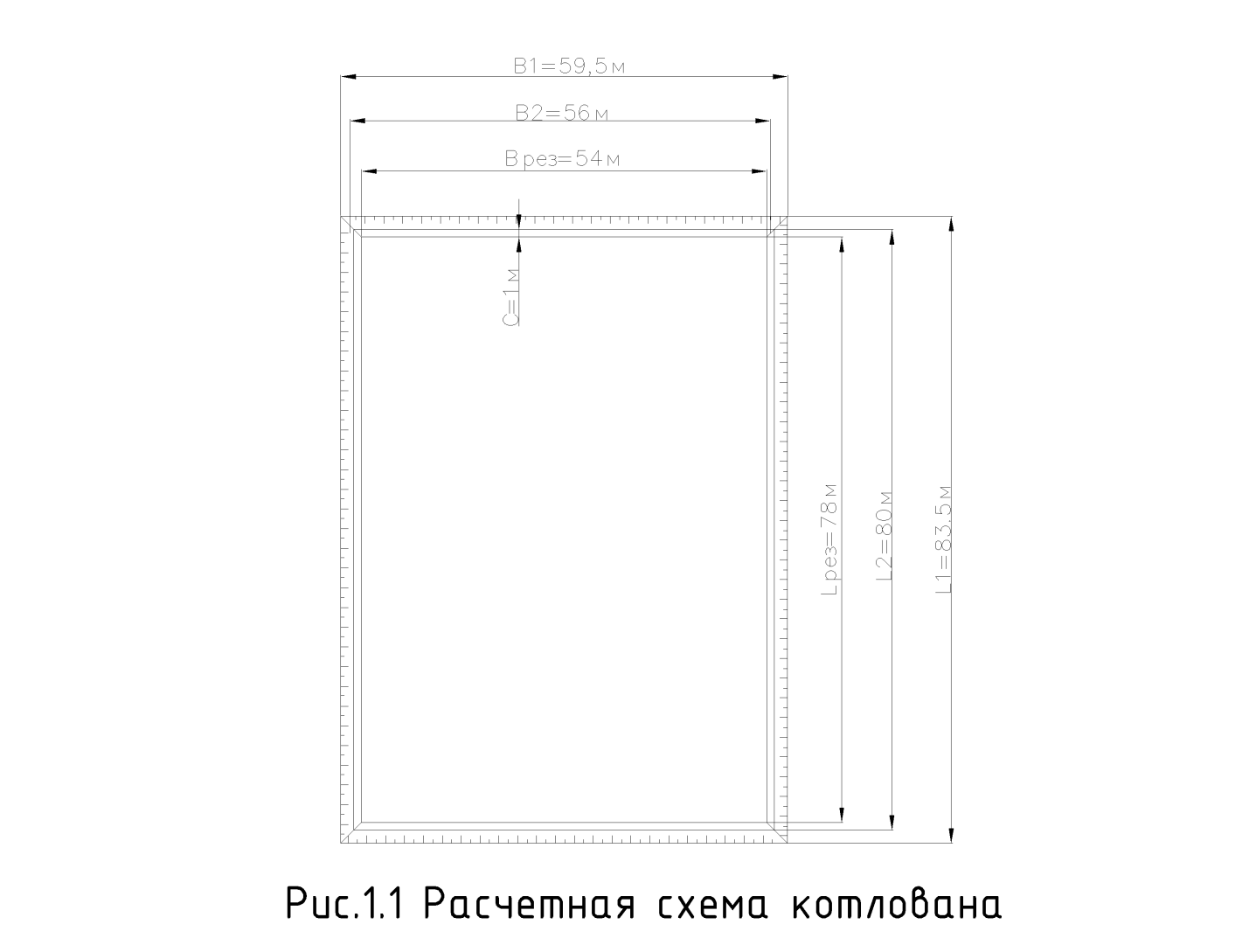

Расчетная схема котлована приведена на рисунке 1.1.

1.1.1 Определение размеров котлована.

• Размеры котлована по дну (см. рис. 1.2).:

B₂ = B_рез + c∙2,

L₂ = L_рез + c∙2,

L_{общ 2} = n∙(L_рез + c∙2) + (n-1)∙4 + 4∙m∙h_p,

где n – количество резервуаров чистой воды; n = 3;

с – расстояние от подошвы котлована до возводимого резервуара; с = 1 м;

B₂ = 54 + 1∙2 = 56 м;

L₂ = 78 + 1∙2 = 80 м;

L_{общ 2} = 3∙(78 + 1∙2) + (3-1)∙4 + 4∙0,67∙2,6 = 255 м.

• Размеры котлована по верху:

В₁ = B₂ + 2∙m∙h_p,

L₁ = L₂ + 2∙m∙h_p,

L_{общ 1} = n∙(L_рез + c∙2 + 2∙m∙h_p) + (n-1)∙4,

где m – заложение котлована (крутизна откоса); m = 0,67 принято в зависимости от вида грунта – супесь, и глубины разработки котлована h_p = 2,6 м.

В₁ = 56 + 2∙0,67∙2,6 = 59,5 м;

L₁ = 80 + 2∙0,67∙2,6 = 83,5 м;

L_{общ 1} = 3∙(78 + 1∙2 + 2∙0,67∙2,6) + (3-1)∙4 = 258,5 м.

Тогда V_к = ∙[258,5∙59,5 + (258,5 + 255)∙( 59,5 + 56) + 255∙56] = 38554 м³.

Объем засыпки пазух котлована V_засып найден по формуле:

V_засып = [(V_к - V_{заглуб.ч.с.}) + (V_{верх.засып.} – V_{надзем.ч.к.})]∙(1 + К_о.р)_.,

где К_о.р – коэффициент остаточного разрыхления грунта; К_о.р = 0,05 принят в зависимости от вида грунта – супесь;

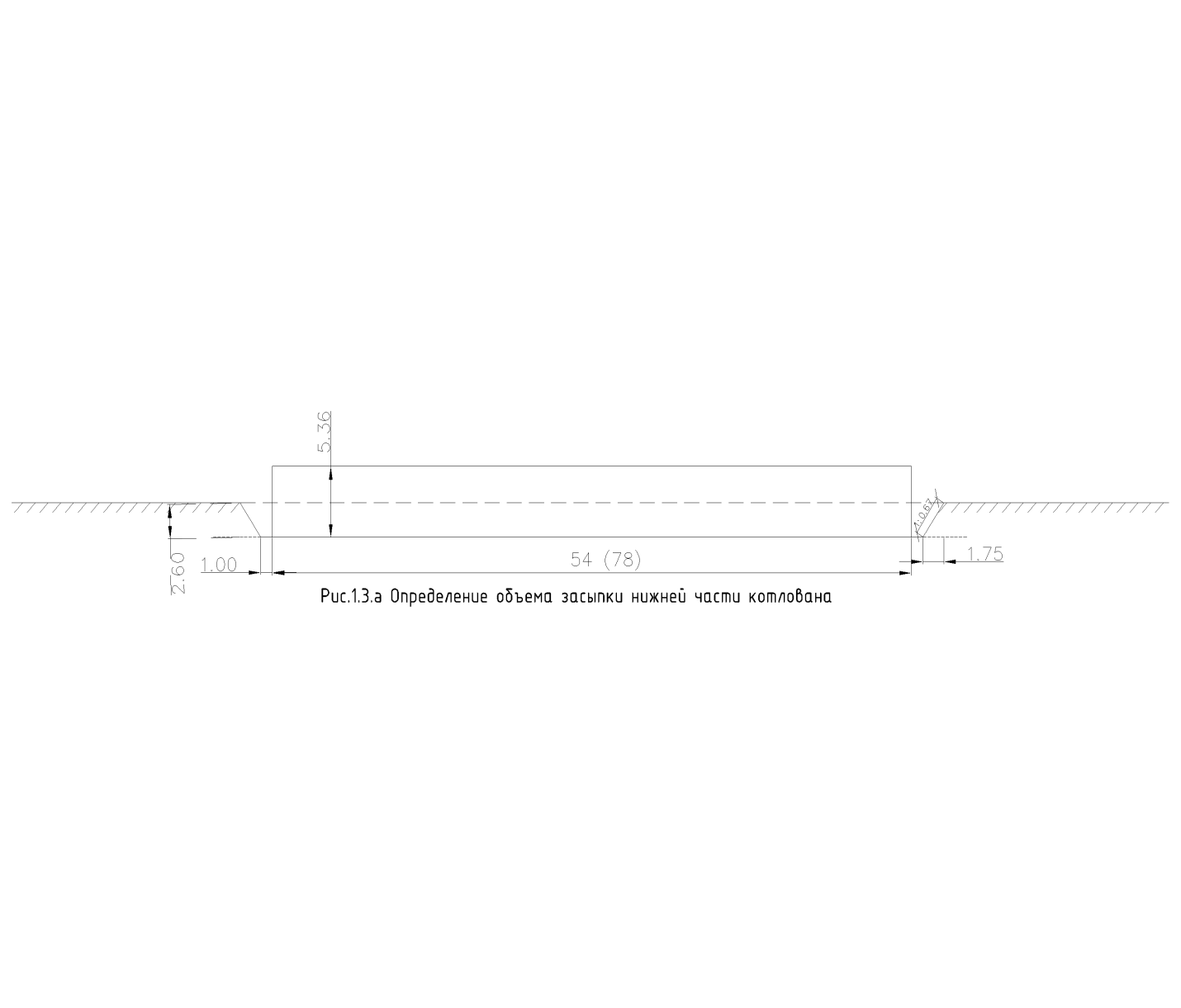

V_{заглуб.ч.с} – объем заглубленной части сооружения, м³ 9см. рис. 1.3.а).

V_{верх.засып} – объем засыпки по верху резервуара чистой воды, м³;

V_{надзем.ч.к} – объем надземной части сооружения, м³.

V_{заглуб.ч.с.} = n∙B_рез∙L_рез∙h_p = 3∙54∙78∙2,6 = 32853,6 ≈ 32854 м³;

V_{надзем.ч.с} = n∙B_рез∙L_рез∙h_насып = 3∙54∙78∙3,26 = 41193 м³.
