Проверка отсутствия конденсации водяных паров на поверхности и в толще наружной стены.
Конденсация водяных паров не происходит на внутренней поверхности, если ее температура tвп > tр – температура точки росы.
где
Rв
=
1/αв
- сопротивление теплообмену на внутренней
поверхности.
tв – принимается для угловой комнаты.
С
Температура внутренней поверхности стены tв = 21,09 С.
Температура точки росы tр = 12,5136С
Конденсация водяных паров на внутренней поверхности стены не происходит, т.к. tвп =21,14 > tр =12,54С.
Температура tу, внутренней поверхности наружного угла:
;
С
Так как tу =19,5414 С больше, чем tр = 12,54С, то конденсации водяных паров в наружных углах не происходит.
3.3. Теплотехнический расчет пустотной плиты перекрытия
1.
Для простоты расчета принимаем схему
сечения плиты с квадратными отверстиями
в плите вместо круглых. Так, сторона
эквивалентного по площади квадрата
(Аквадр – Акруга):

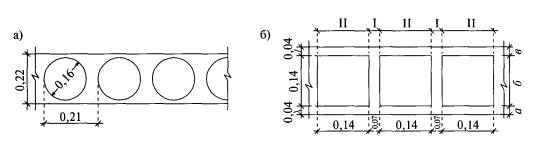

Рис.
Поперечное сечение плиты (а) и расчетная
схема (б)
2.
При делении плоскостями, параллельными
тепловому потоку, получаем два параллельных
участка. Участок I - однородный, участок
II - многослойный, состоящий из двух
одинаковых по толщине слоев а и в,
а также горизонтальной воздушной
прослойки. Сопротивления теплопередаче
этих участков RI и RII
соответственно
равны:
Термическое
сопротивление воздушной прослойки Rв.п находим
по прилож.7 методического указания:
-
для панели чердачного перекрытия
горизонтальная воздушная прослойка с
потоком теплоты снизу вверх отделена
от холодного чердака слоем утеплителя,
поэтому в ней воздух находится при
положительной температуре. Для прослойки
толщиной 0,14 м в этих условиях Rв.п =
0,15 м2·°С/Вт.
Следовательно, RII =
0,04 + 0,15 = 0,19 м2·°С/Вт;
-
для панели перекрытия над неотапливаемым
подвалом с утеплителем, лежащим под
железобетонной плитой, горизонтальная
воздушная прослойка от холодного
техподполья отделена слоем утеплителя,
поэтому в ней воздух находится при
положительной температуре. Для прослойки
толщиной 0,14 м в этих условиях при потоке
теплоты сверху вниз Rв.п =
0,24 м2·°С/Вт.
Следовательно, RII =
0,04 + Rв.п =
0,04 + 0,24 = 0,28 м2·°С/Вт.
Сопротивление
теплопередаче всей плиты при разбивке
его плоскостями, параллельными тепловому
потоку, определяем по формуле:
-
для
чердачного перекрытия
- для
перекрытия над подвалом
3.
При делении плоскостями, перпендикулярными
тепловому потоку, получаем три параллельных
участка. Участки а и в -
однородные, участок б -
неоднородный, состоящий из горизонтальной
воздушной прослойки и слоя железобетона
шириной I = 0,07 м и толщиной б =
0,14 м
Определяем
сопротивление теплопередаче этих
участков:
и
Rб определяем
по формуле :
-
для чердачного перекрытия,
-
для перекрытия над подвалом.
Сопротивление
теплопередаче всей плиты Rв.т,
м2·°С/Вт,
при разбивке его плоскостями,
перпендикулярными тепловому потоку,
определяем по формуле:
Rв.т =
2· Rа + Rб =
2·0,02 + Rб;
Rв.т =
2·0,02 + 0,111 = 0,151 м2·°С/Вт
- для чердачного перекрытия,
Rв.т =
2·0,02 + 0,136 = 0,176 м2·°С/Вт
- для перекрытия над подвалом.
Приведенное
термическое сопротивление теплопередаче
плиты Rпр,
м2·°С/Вт,
определяется по формуле
:
-
для чердачного перекрытия,
-
для перекрытия над подвалом.
Полученные
значения используются как известные
величины при дальнейшем определении
толщины изоляции в указанных перекрытиях.
