6. На кальке откладывают по вертикали уд. Сопротивление бурового раствора, а по горизонтали диаметр скважины (значения берут из выданной таблицы) . Найденная точка называется крестом скважины.

7. Из выданной таблицы по вертикали откладывают значения уд.Сопр-я, а по горизонтали соотв-ю длину зонда. Соединяют найденные точки плавной линией и называют фактической кривой зондирования.

8. Далее совмещают фактическую кривую бкз с одной из теоретической. При этом координатные оси должны быть параллельны, а крест скважины на кальке должен совпадать с крестом палетки.

8. Если фактическая кривая БКЗ совмещается с какой-либо кривой палетки БКЗ или параллельна ей, то кривая двухслойная и параметры сре­ды теоретической кривой переносят на интерпретируемый пласт. Т.Е. по модулю μ находят р_п. μ= р_п/ Рр _. В этой формуле Рр – это сопротивление бурового раствора, известное значение., μ-модуль, он известен. Находим р_п – истинное сопротивление пласта.

Типы кривых зондирования: бывают двухслойные и трехслойные

Если при наложении на двухслойную палетку интерпретируемая кривая хорошо согласуется с палеточными, то это двухслойная кривая. Двухслойные кривые (см. кри­вые 1 на рис. 28) наблюдаются против плотных пород (р_п > р_р), т.е. где нет зоны проникновения или коллекторов с глубокой зоной проникновения (D>> d_с); коллек­торов, где р_зп = р_п

Если при наложении на двухслойную палетку интерпретируемая кривая сечет палеточные кривые, переходя от высоких значения к низким , то это трехслойная кривая и повышающее проникновение (значит есть зона проникновения). (см. кривые 2 на рис, 28)

При повышающем проникновении удельное со­противление зоны проникновения больше, чем удельное сопро­тивление неизмененной части пласта (р_зп>рп). (см. кривые 2 на рис, 28) Оно характерно для водонасыщенных проницаемых пластов. и наблюдается обычно на бурении на ПЖ, минерализация которой меньше , чем минерализация пластовой воды.

Если при наложении на двухслойную палетку интерпретируемая кривая сечет палеточные кривые, переходя от низких значения к высоким, то это понижающее проникновение. При понижаю­щем проникновении р_зп<р_п , оно наблюдается в нефтегазонасыщенных пластах. (см. кривые /// на рис. 28)

а б

D

Рис.2.16. Модели сред: а - двухслойная модель; б - трехслойная модель

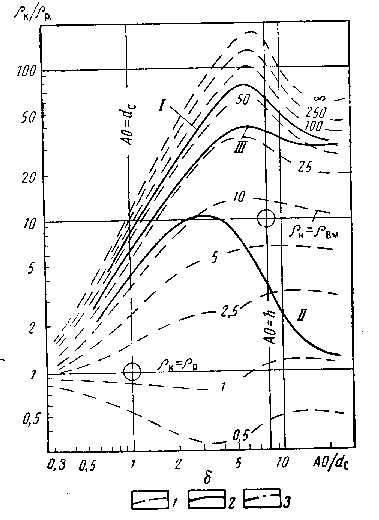

Рис. 28. Кривые бокового каротажного зондирования для пластов не­ограниченной мощности:

/ — палеточные (шифр кривых — р_р/р_зп); 2 — интерпретируемые (/ — двухслойные, // — трехслойные при р_р<р_зп<р_п> /// — трехслойные при р_р<р_зп>р_п); 3 — геомет­рическое место точек р_к=р_п на двухслой­ной палетке

ПРИМЕР таблицы

ДЛИНЫ ЗОНДОВ	ГЗ1	ГЗ2	ГЗ3	ГЗ4	ГЗ5
	0.45	1.05	2.25	4.25	8.5
рк, ОМ м	12	35	20	10	5
