Вопрос 3. По кс выделить пласт большой мощности высокого сопротивления,опр.Границы.

КС- кажущееся сопротивление регистрируется зондом (обычно потенциал- зондом или градиент-зондом).

1. Сначала определить тип зонда, которым записана диаграмма.

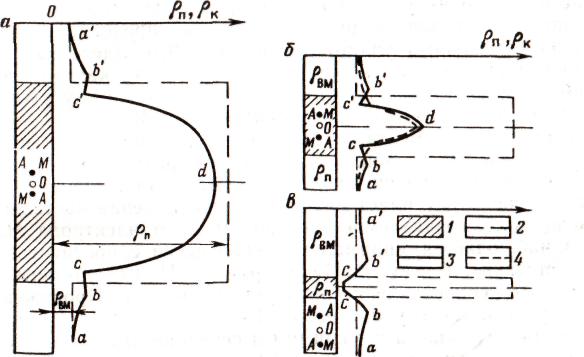

2. Если это потенциал- зонд, то кривые ПЗ имеют симметричную форму. Границы пласта высокого сопротивления находятся по следующему правилу:

От начала крутого подъема кривой отступить вниз на АМ/2 в сторону вмещающих пород низкого сопротивления – это будет подошва пласта. Чтобы найти кровлю пласта, надо от начала крутого подъема кривой отступить вверх на АМ/2 в сторону вмещающих пород низкого сопротивления – это будет подошва пласта.

3. максимальное значение ρ_к - против середины пласта.

Билет №4

Вопрос 1. Характеристика объекта исследования скважин

В геофизике как прикладной науке главным объектом изучения являются :

1. Ствол скважины

2 Геологический разрез

Скважина пред­ставляет собой вертикальную или наклонную цилиндрическую горную выработку, длина которой значительно больше ее диа­метра. Она состоит из трех основных частей: устья—ее верх, забоя — ее дно и ствола — вся цилиндрическая часть от устья до забоя. По целевому назначению скважины делят на 3 основные категории: геолого-разведочные, эксплуатационные и технические.

Главным объектом изучения в скважине является пласты- коллектора. Коллектор нефти и газа – это пористая или трещиноватая горная порода, содержащая в своих порах нефть , газ или воду.

В результате воздействия промывочной жидкости на прони­цаемый пласт под давлением, превышающем пластовое, образу­ется зона проникновения фильтрата промывоч­ной жидкости

Вопрос 2. Детекторы нейтронов. Назначение, устройство, принцип действия.

Газоразрядные счетчики

Газоразрядный счетчик представ­ляет собой газонаполненный прибор, поставленный в режим ра­боты и обеспечивающий регистрацию интенсивности ядерных частиц по возникновению газового разряда. Газовым раз­рядом называют явление протекания ионизационного тока через газы.

Газоразрядный счетчик — это своеобразный конденсатор. Одним электродом (анодом) в нем служит тонкая нить из вольфрама, железа или другого металла диаметром 0,1—0,5мм, натянутая вдоль оси стеклянного цилиндра диаметром 1—3 см, вторым электродом (катодом) является внутреннее металличе­ское покрытие этого цилиндра (рис. 86). Роль диэлектрика вы­полняет смесь газов, заполняющая под давлением 1,33-10⁴ Па

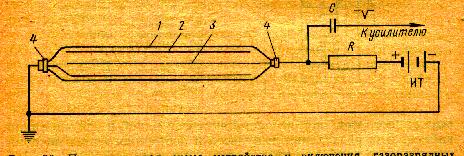

Принципиальная схема устройства и включения газоразрядных счетчиков.1 — стеклянный баллон; 2 — металлический цилиндр или металлическое покрытие (ка­тод); 3—нить (анод); 4 — контакты и изоляторы. С—емкость; и—сопротивление;

ИТ — источник постоянного тока

К электродам приложена достаточно высо­кая разность потенциалов электриче­ского поля.

Образование ионов и электронов в заполняющем газе происходит под дей­ствием попавших в счетчик движущихся ядерных частиц или квантов электромаг­нитных излучений. В общем случае ве­личина тока в газе, хотя и зависит от приложенного к счетчику напряжения (рис. 87), но не пропорциональна ему. Сложная зависимость силы тока от на­пряжения связана с особенностью физи­ческих процессов, протекающих в газе при движении ионов в межэлектродном пространстве.
