Вопрос 2. Какие существуют источники у-излучения. Их назначение и в какой аппаратуре применяются их параметры.

В принципе в качестве источника гамма- излучения может служить любой радиоактивный изотоп. В производственной практике наиболее широко применяют следующие источники:

Со-60 Сs-137-цезий Am-242 – америций Тm-170 - тулий

Для эффективного использования необходимо знать типы и параметры источников. Параметры источников :

- мощность гамма- излучения – данный параметр определяет область применения источника (Кю)

- Энергия гамма-излучения (эВ). Со-60 излучает жесткие лучи с энергией 1,17- 1,33 МэВ. Тулий, Аm, Сs - мягкое гамма- излучение с энергией менее 0,5 Мэв

- Период полураспада- важнейшая характеристика определяет время использования источника для Со—5,3 года, Сs – 32 года. Тm-170- 129 дней

- Выход гамма-квантов на распад- количество гамма-квантов за распад одного атома (в среднем) для Со –2 гамма- кванта, цезий- 0,82

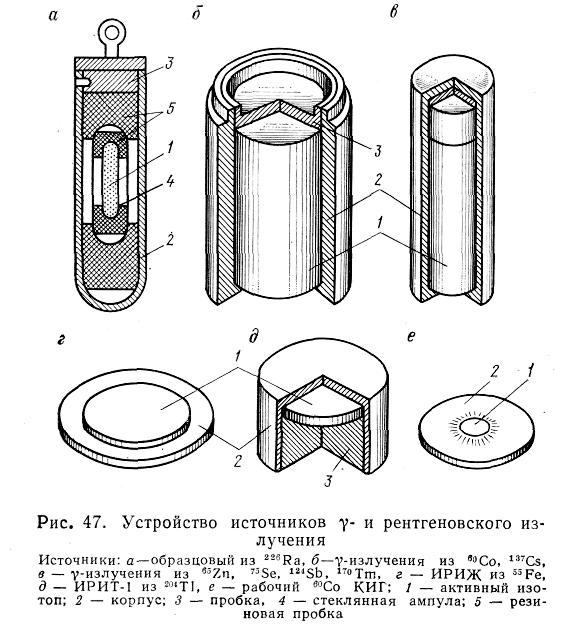

Источники ионизирующих излучений поставляются организа­циями ВО «Изотоп» при наличии санитарных паспортов лабора­тории, дающих право работать с источниками. В паспортах указаны изготовитель, дата изготовления, первоначальная активность, масса изотопа в источнике, габариты, размеры, степень защиты.(4,5,6) Поставляемые про­мышленностью источники у-излучения представляют собой актив­ный препарат цилиндрической формы, заключенный в герметизи­рованные сваркой (в некоторых случаях — двойные) ампулы из нержавеющей стали марки Х18Н10Т. Некоторые источники по­мещены в алюминиевую ампулу (рис. 47). Источники выпускаются различных типов, размеров и активностей

Радиоактивное вещество гамма-излучения:

Cs-137 тип источника ИГИ-Ц-4-2. Представляют собой две герметичные ампулы, вложенные одна в другую, в одну из которых помещены гранулы синтетического цеолита, насыщенного изотопом Цезий-137.

Am-241 типа ИГИ-А-2 и ИГИ-А-1М-5. Представляет собой двойную герметичную ампулу из нержавеющей стали, заполненную препаратом Америций-241.

Вопрос 3. Инклинометрия, опр-ть величину смещения забоя

Исходными данными для интерпретации явл. таблица, в которую занесены глубина, на которой производятся изменения, значение зенитного угла, значение магнитного азимута. Интерпр. сводится к построению и расчету горизонт. и вертик. проекций скв. Кроме того. опред. смещение забоя и удлинение скв. Для постр.проекции скв.(гориз.) производят расчет:

а) гориз. проекции уч.скв. по фор-ле; ∆Li= Li * sin δ, где Li- длина уч., sin δ - знач.зенитного угла

б) рассчитыв. значение дирекционного угла α=φ+γ±Д;, α - дирекц.угол; φ- магн.азимут; γ- магн.склонение; Д-угол сближения. Значение γ ±Д дается в геолог.отделе.смещение*масштаб(изм-ть линейкой)

Билет №18

Вопрос 1. Задачи, решаемые при контроле технического состояния скважин.

В настоящее время геофизические методы контроля технического состояния скважин составляют значительную и важную часть исследований, проводимых в бурящихся скважинах и скважинах действующего фонда.

В процессе бурения скважин с целью контроля технического состояния выполняют следующие виды ГИРС:

- инклинометрия – измерение искривления ствола скважины и положения его в пространстве;

- кавернометрия и профилеметрия – определение диаметра и изучение профиля скважины;

-термометрия, резистивиметрия, дебитометрия – для измерения температуры по стволу скважины, определения зон поглощения.

При изучении технического состояния обсаженных скважин выполняются следующие виды работ:

- контроль за качеством цементирования обсадных колонн и изучения текущего состояния обсадных колонн;

- геофизические исследования в эксплуатационных и нагнетательных скважинах с целью выявления зон затрубной циркуляции, определения профиля притока эксплуатационной скважины, профиля приемистости нагнетательной скважины.

Результаты изучения технического состояния скважины, получаемые геофизическими методами, имеют высокую важность для успешного строительства скважины, контроля за разработкой месторождения, проведения ремонтных работ и способствуют повышению эффективности интерпретации данных ГИС.

Задачи, решаемые при контроле технического состояния обсадных колонн.

При контроле технического состояния обсадных колонн геофизическими методами решают следующие основные задачи:

- определение внутреннего диаметра и профиля колонн;

- определение толщины стенки колонн;

- выделение муфтовых соединений и оценки их состояния;

- определение эксцентриситета обсадной колонны относительно оси скважины;

- определение глубины расположения центраторов и башмаков колонн;

- обнаружение дефектов колонн: трещин, коррозии, обрывов, механического износа буровым инструментом, геофизическими приборами, каротажным кабелем;

- определение мест негерметичности колонн, интервалов притока и поглощения флюида;

- определение мест расположения и количества перфорационных отверстий;

- определение интервалов с инородными отложениями и покрытиями на внутренней стенке колонны;

- определение мест напряженного состояния обсадной колонны или ее прихвата.
